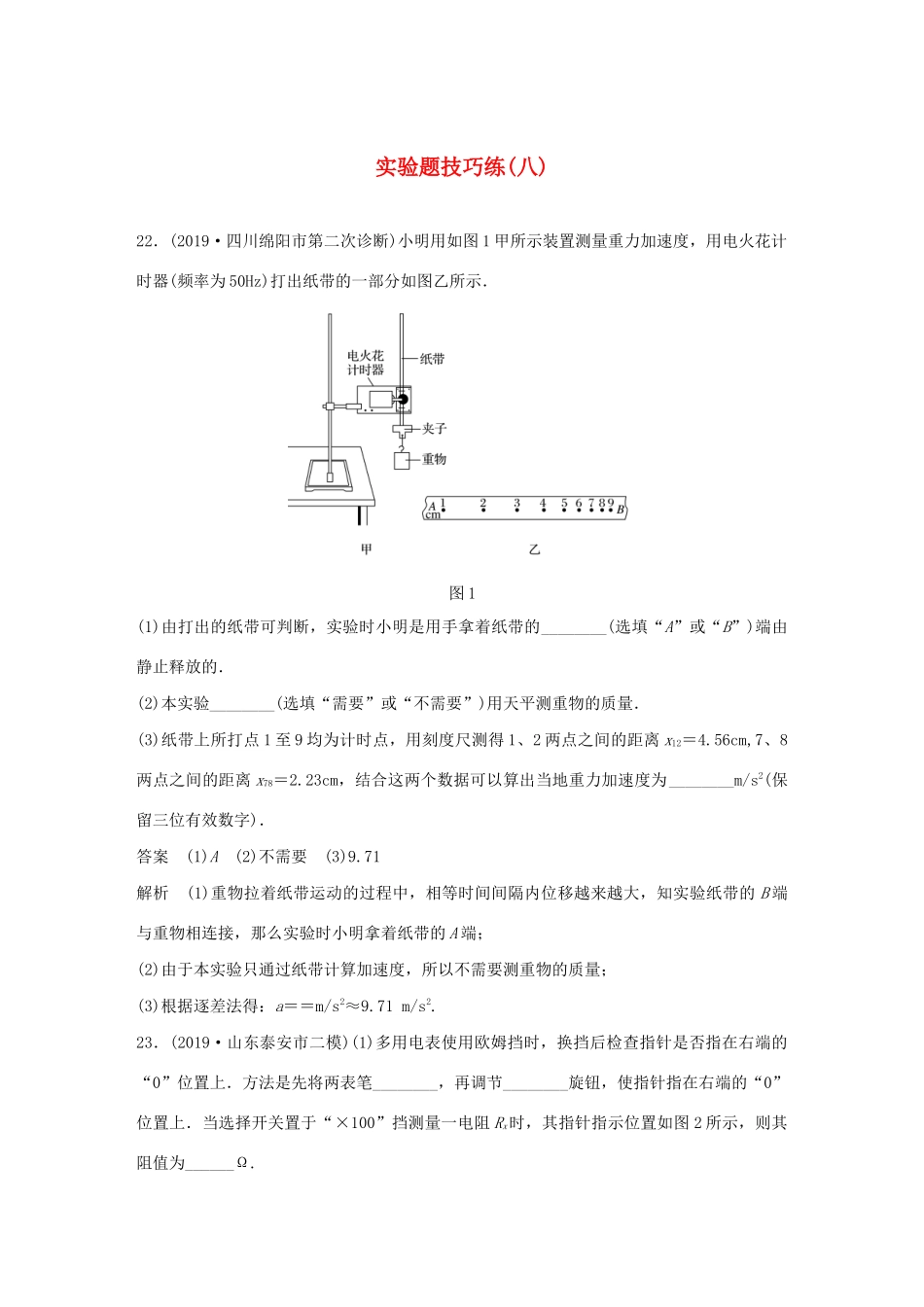

实验题技巧练(八)22．(2019·四川绵阳市第二次诊断)小明用如图1甲所示装置测量重力加速度，用电火花计时器(频率为50Hz)打出纸带的一部分如图乙所示．图1(1)由打出的纸带可判断，实验时小明是用手拿着纸带的________(选填“A”或“B”)端由静止释放的．(2)本实验________(选填“需要”或“不需要”)用天平测重物的质量．(3)纸带上所打点1至9均为计时点，用刻度尺测得1、2两点之间的距离x12＝4.56cm,7、8两点之间的距离x78＝2.23cm，结合这两个数据可以算出当地重力加速度为________m/s2(保留三位有效数字)．答案(1)A(2)不需要(3)9.71解析(1)重物拉着纸带运动的过程中，相等时间间隔内位移越来越大，知实验纸带的B端与重物相连接，那么实验时小明拿着纸带的A端；(2)由于本实验只通过纸带计算加速度，所以不需要测重物的质量；(3)根据逐差法得：a＝＝m/s2≈9.71m/s2.23．(2019·山东泰安市二模)(1)多用电表使用欧姆挡时，换挡后检查指针是否指在右端的“0”位置上．方法是先将两表笔________，再调节________旋钮，使指针指在右端的“0”位置上．当选择开关置于“×100”挡测量一电阻Rx时，其指针指示位置如图2所示，则其阻值为______Ω.图2(2)为了准确地测量电阻Rx的阻值，该同学用伏安法进行测量，实验室提供下列器材：电压表V(量程为3V，内阻RV＝20kΩ)；电流表A1(量程为100mA，内阻约为5Ω)；电流表A2(量程为10mA，内阻约为10Ω)；滑动变阻器R1(最大阻值为2kΩ，额定电流为0.1A)；滑动变阻器R2(最大阻值为20Ω，额定电流为1A)；直流电源E(电动势为6V，内阻约为0.5Ω)；定值电阻R3＝2kΩ；定值电阻R4＝20kΩ；开关及若干导线．实验要求电表示数从零开始变化，并能测出多组电流值、电压值．①电流表应选用________，滑动变阻器应选用________．(填器材代号)②请在虚线框内画出能准确测量Rx的实验电路图，并将图3所示的实验器材连成符合要求的电路．图3③用上述电路进行测量，则电阻Rx的表达式为Rx＝______________________________(用电压表示数U、电流表示数I和电压表内阻RV表示)．答案(1)短接欧姆调零1200(2)①A2R2②见解析图③解析(1)多用电表使用欧姆挡时，调零的方法是先将两表笔短接，再调节欧姆调零旋钮，使指针指在右端的“0”位置上．当选择开关置于“×100”挡进行测量时，结合题图指针指示位置，可知其阻值为12×100Ω＝1200Ω.(2)①加在待测电阻上的电压值最大约为电源的电动势，即为6V，而待测电阻Rx的阻值约为1200Ω，此时通过它的最大电流约为5mA，电流表应选用A2.实验要求电表示数从零开始变化，所以滑动变阻器应采用分压式接法，为了调节方便，滑动变阻器选用阻值小的，即R2.②电压表量程较小，应串联20kΩ的定值电阻R4将量程扩大到6V，由于要求准确测量Rx，所以电流表采用外接法，电路图与实物连接图如图所示．③R4＝RV，故由图可知Rx＝.
