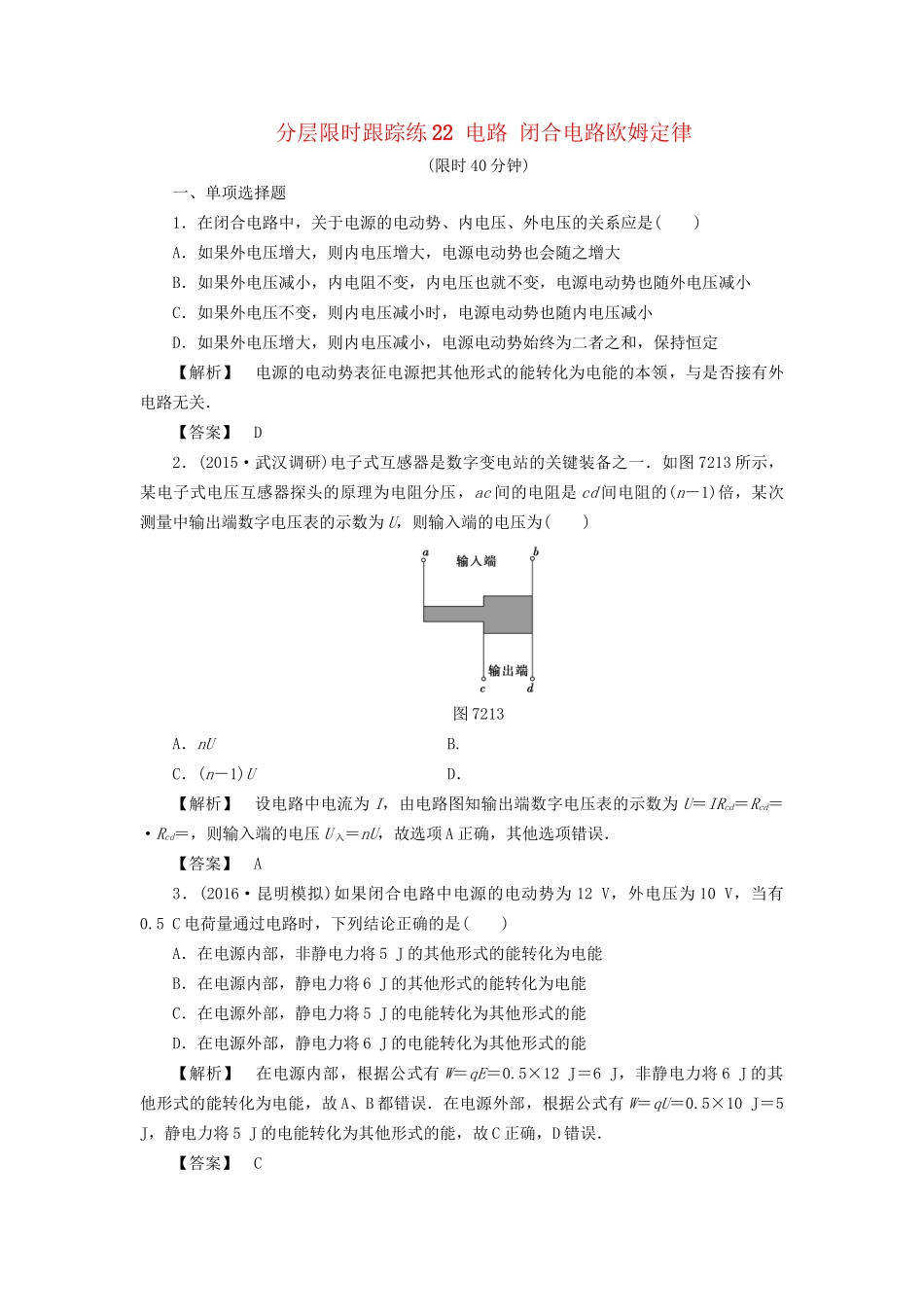

分层限时跟踪练22电路闭合电路欧姆定律(限时40分钟)一、单项选择题1．在闭合电路中，关于电源的电动势、内电压、外电压的关系应是()A．如果外电压增大，则内电压增大，电源电动势也会随之增大B．如果外电压减小，内电阻不变，内电压也就不变，电源电动势也随外电压减小C．如果外电压不变，则内电压减小时，电源电动势也随内电压减小D．如果外电压增大，则内电压减小，电源电动势始终为二者之和，保持恒定【解析】电源的电动势表征电源把其他形式的能转化为电能的本领，与是否接有外电路无关．【答案】D2．(2015·武汉调研)电子式互感器是数字变电站的关键装备之一．如图7213所示，某电子式电压互感器探头的原理为电阻分压，ac间的电阻是cd间电阻的(n－1)倍，某次测量中输出端数字电压表的示数为U，则输入端的电压为()图7213A．nUB.C．(n－1)UD．【解析】设电路中电流为I，由电路图知输出端数字电压表的示数为U＝IRcd＝Rcd＝·Rcd＝，则输入端的电压U入＝nU，故选项A正确，其他选项错误．【答案】A3．(2016·昆明模拟)如果闭合电路中电源的电动势为12V，外电压为10V，当有0.5C电荷量通过电路时，下列结论正确的是()A．在电源内部，非静电力将5J的其他形式的能转化为电能B．在电源内部，静电力将6J的其他形式的能转化为电能C．在电源外部，静电力将5J的电能转化为其他形式的能D．在电源外部，静电力将6J的电能转化为其他形式的能【解析】在电源内部，根据公式有W＝qE＝0.5×12J＝6J，非静电力将6J的其他形式的能转化为电能，故A、B都错误．在电源外部，根据公式有W＝qU＝0.5×10J＝5J，静电力将5J的电能转化为其他形式的能，故C正确，D错误．【答案】C4．(2015·湖北七市联考)有一个电动势为3V、内阻为1Ω的电源．下列电阻与其连接后，使电阻的功率大于2W，且使该电源的效率大于50%的是()A．0.5ΩB．1ΩC．1.5ΩD．2Ω【解析】由闭合电路欧姆定律得I＝，电源效率η＝×100%，电阻的功率P＝I2R.将四个选项代入分析得，只有C符合题目要求，故C正确．【答案】C5．如图7214所示，电源电动势E＝12V，内阻r＝3Ω，R0＝1Ω，直流电动机内阻R′0＝1Ω，当调节滑动变阻器R1时可使甲电路输出功率最大，调节R2时可使乙电路输出功率最大，且此时电动机刚好正常工作(额定输出功率为P0＝2W)，则R1和R2的值分别为()图7214A．2Ω，2ΩB．2Ω，1.5ΩC．1.5Ω，1.5ΩD．1.5Ω，2Ω【解析】因为题中甲电路是纯电阻电路，当外电阻与电源内阻相等时，电源的输出功率最大，所以R1＝2Ω；而乙电路是含电动机电路，欧姆定律不适用，电路的输出功率P＝IU＝I(E－Ir)，当I＝＝2A时，输出功率P有最大值，此时电动机的输出功率为P0＝2W，发热功率为P热＝I2R′0＝4W，所以电动机的输入功率为P入＝P0＋P热＝6W，电动机两端的电压为UM＝＝3V，电阻R2两端的电压为UR2＝E－UM－Ir＝3V，所以R2＝＝1.5Ω，选项B正确．【答案】B6．某同学在研究电路动态问题时，设计如图7215所示电路，电源内阻不可忽略，两电表均为理想电表．开关S闭合后电路正常工作，在滑动变阻器R1的滑片P向右滑动的过程中电压表的示数突然减小了，可能是因为()图7215A．滑动变阻器R1短路B．电阻R3断路C．电流表断路D．电阻R2断路【解析】在滑动变阻器R1的滑片P向右滑动的过程中电路总电阻R总增大，干路电流I总减小，电源内部电压U内减小，而路端电压应增大．当R1、R2或电流表断路时，总电阻增大，路端电压应增大，故选项C、D错误；若R1短路，电压表的示数是减小的，所以选项A正确；若电阻R3断路，此时电压表测量的是电源电压，所以会增大，故选项B错误．【答案】A7．电动势为E的电源与一电压表和一电流表串联成闭合回路．如果将一电阻与电压表并联，则电压表的读数减小为原来的，电流表的读数增大为原来的3倍．则可以求出()A．电源的内阻B．电流表的内阻C．电压表原来的读数D．电流表原来的读数【解析】设电压表和电流表原来的读数分别为U和I，电源和电流表的内阻分别为r和RA，由闭合电路欧姆定律得E＝U＋I(r＋RA)，E＝U＋3I(r＋RA)，不能求出I、r和RA，但可以求得U，所以只有选项C正确．【答案】C8．在如图7216所示的电路中，两个灯泡均发光，当滑动...
