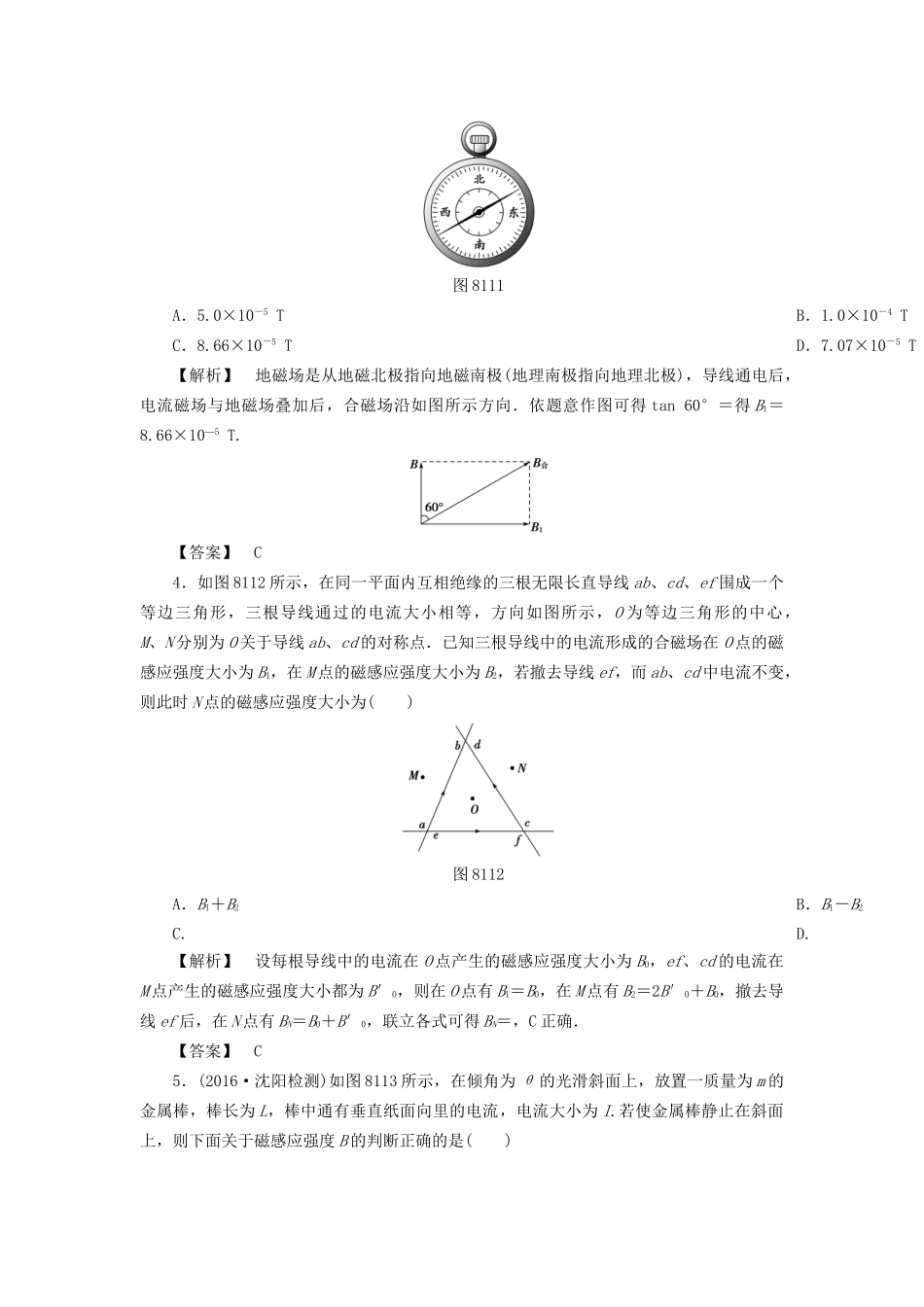

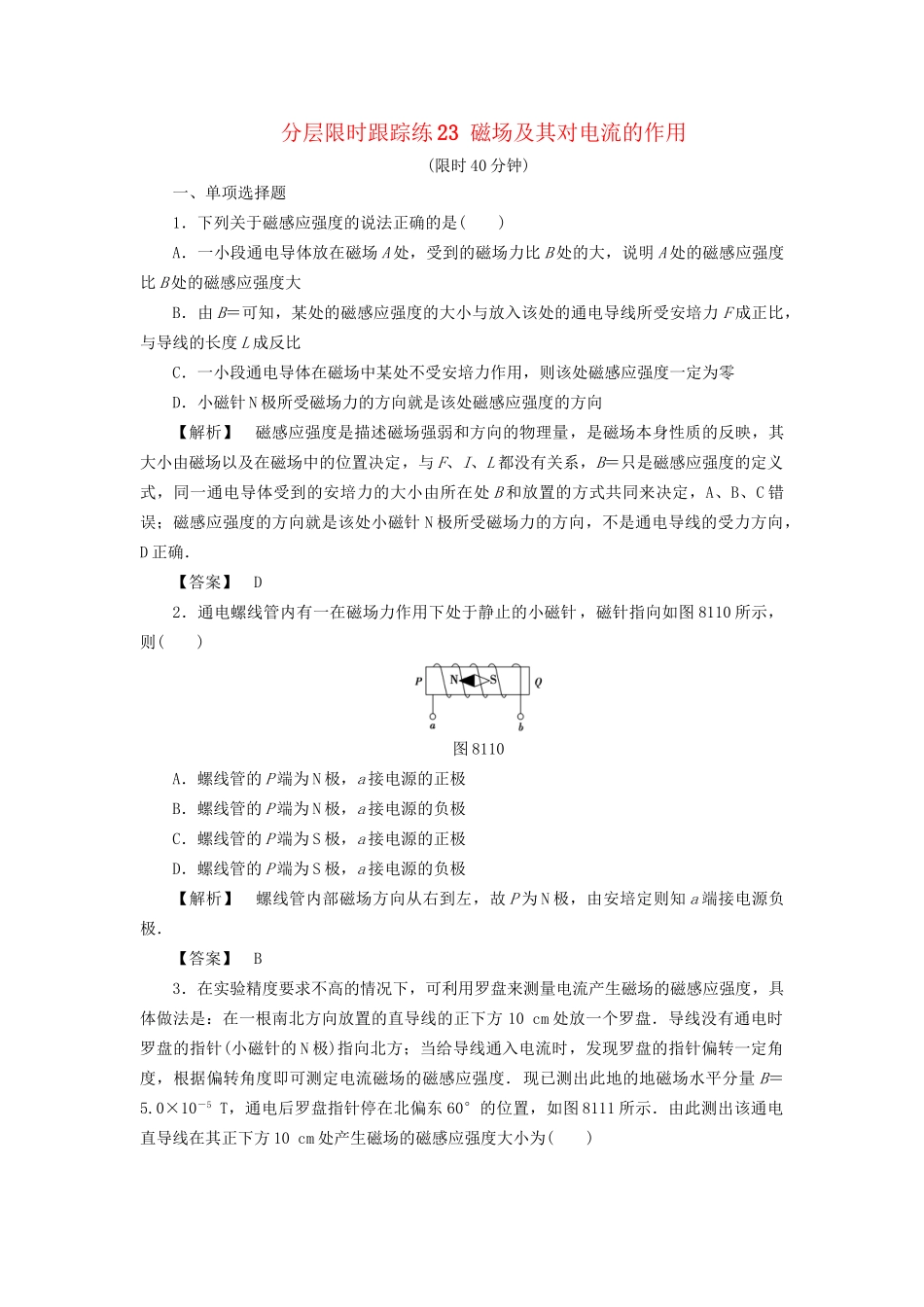

分层限时跟踪练23磁场及其对电流的作用(限时40分钟)一、单项选择题1．下列关于磁感应强度的说法正确的是()A．一小段通电导体放在磁场A处，受到的磁场力比B处的大，说明A处的磁感应强度比B处的磁感应强度大B．由B＝可知，某处的磁感应强度的大小与放入该处的通电导线所受安培力F成正比，与导线的长度L成反比C．一小段通电导体在磁场中某处不受安培力作用，则该处磁感应强度一定为零D．小磁针N极所受磁场力的方向就是该处磁感应强度的方向【解析】磁感应强度是描述磁场强弱和方向的物理量，是磁场本身性质的反映，其大小由磁场以及在磁场中的位置决定，与F、I、L都没有关系，B＝只是磁感应强度的定义式，同一通电导体受到的安培力的大小由所在处B和放置的方式共同来决定，A、B、C错误；磁感应强度的方向就是该处小磁针N极所受磁场力的方向，不是通电导线的受力方向，D正确．【答案】D2．通电螺线管内有一在磁场力作用下处于静止的小磁针，磁针指向如图8110所示，则()图8110A．螺线管的P端为N极，a接电源的正极B．螺线管的P端为N极，a接电源的负极C．螺线管的P端为S极，a接电源的正极D．螺线管的P端为S极，a接电源的负极【解析】螺线管内部磁场方向从右到左，故P为N极，由安培定则知a端接电源负极．【答案】B3．在实验精度要求不高的情况下，可利用罗盘来测量电流产生磁场的磁感应强度，具体做法是：在一根南北方向放置的直导线的正下方10cm处放一个罗盘．导线没有通电时罗盘的指针(小磁针的N极)指向北方；当给导线通入电流时，发现罗盘的指针偏转一定角度，根据偏转角度即可测定电流磁场的磁感应强度．现已测出此地的地磁场水平分量B＝5.0×10－5T，通电后罗盘指针停在北偏东60°的位置，如图8111所示．由此测出该通电直导线在其正下方10cm处产生磁场的磁感应强度大小为()图8111A．5.0×10－5TB．1.0×10－4TC．8.66×10－5TD．7.07×10－5T【解析】地磁场是从地磁北极指向地磁南极(地理南极指向地理北极)，导线通电后，电流磁场与地磁场叠加后，合磁场沿如图所示方向．依题意作图可得tan60°＝得B1＝8.66×10—5T.【答案】C4．如图8112所示，在同一平面内互相绝缘的三根无限长直导线ab、cd、ef围成一个等边三角形，三根导线通过的电流大小相等，方向如图所示，O为等边三角形的中心，M、N分别为O关于导线ab、cd的对称点．已知三根导线中的电流形成的合磁场在O点的磁感应强度大小为B1，在M点的磁感应强度大小为B2，若撤去导线ef，而ab、cd中电流不变，则此时N点的磁感应强度大小为()图8112A．B1＋B2B．B1－B2C.D.【解析】设每根导线中的电流在O点产生的磁感应强度大小为B0，ef、cd的电流在M点产生的磁感应强度大小都为B′0，则在O点有B1＝B0，在M点有B2＝2B′0＋B0，撤去导线ef后，在N点有BN＝B0＋B′0，联立各式可得BN＝，C正确．【答案】C5．(2016·沈阳检测)如图8113所示，在倾角为θ的光滑斜面上，放置一质量为m的金属棒，棒长为L，棒中通有垂直纸面向里的电流，电流大小为I.若使金属棒静止在斜面上，则下面关于磁感应强度B的判断正确的是()图8113A．B的方向垂直斜面向上，B＝，B为最小值B．B的方向平行斜面向上，B＝，B为最小值C．B的方向竖直向上，B＝，此时金属棒对斜面无压力D．B的方向水平向左，B＝，此时金属棒对斜面无压力【解析】金属棒所受重力竖直向下，B的方向垂直斜面向上时，由左手定则可知安培力方向平行斜面向下，支持力垂直斜面向上，金属棒不可能平衡，A项错；当B的方向平行斜面向上时，安培力垂直斜面向上，金属棒不可能平衡，B项错；B的方向竖直向上时，安培力水平向右，支持力垂直斜面向上，金属棒不可能静止，C项错；若B的方向水平向左时，安培力竖直向上，当B＝时，安培力BIL＝mg，金属棒静止，对斜面无压力，D项正确．【答案】D二、多项选择题6．如图8114所示，在竖直向下的匀强磁场中有两根竖直放置的平行粗糙导轨CD、EF，导轨上放有一金属棒MN.现从t＝0时刻起，给金属棒通以图示方向的电流且电流大小与时间成正比，即I＝kt，其中k为常量，金属棒与导轨始终垂直且接触良好．下列关于导体棒的速度v、加速度a随时间t变化的关系图象，可能正确的是()图8114【...
