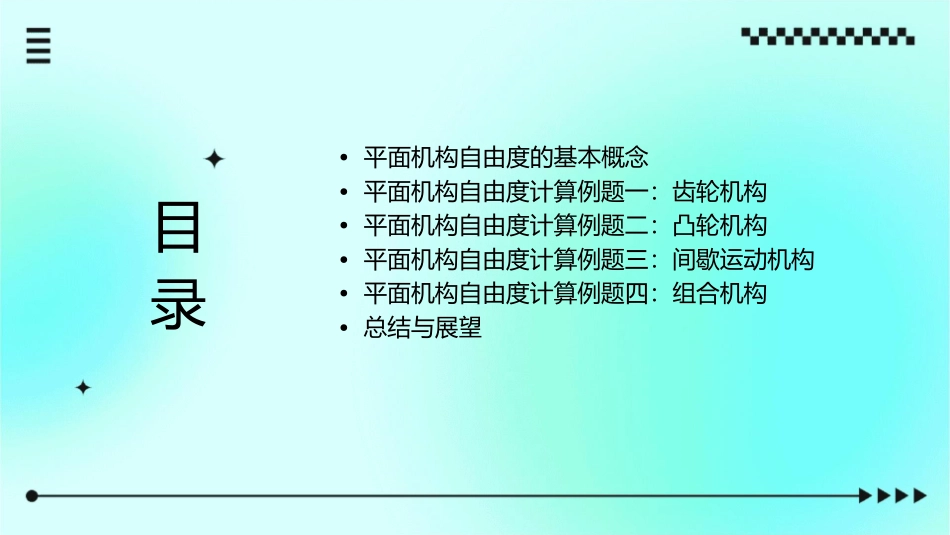

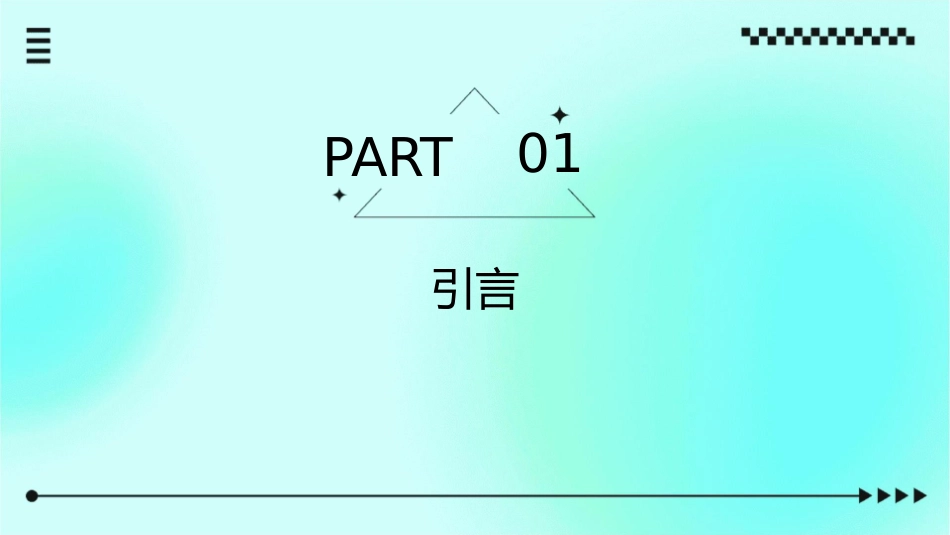

ONEKEEPVIEW机械原理平面机构自由度计算例题课件•平面机构自由度的基本概念•平面机构自由度计算例题一：齿轮机构•平面机构自由度计算例题二：凸轮机构•平面机构自由度计算例题三：间歇运动机构•平面机构自由度计算例题四：组合机构•总结与展望目录01PART引言目的和背景平面机构自由度计算是机械原理平面机构动力学研究的重要基础。通过计算，可以确定平面机构的运动性质和特点，为机构设计和优化提供依据。本例题课件旨在通过具体实例，展示如何进行平面机构的自由度计算。平面机构自由度计算的重要性自由度计算是机构动力学研究的基础工作，对于机构性能分析和优化至关重要。通过自由度计算，可以判断机构的运动是否具有确定性和可控性。自由度计算有助于理解机构的结构特点和运动规律，为机构设计提供理论支撑。例题课件简介本例题课件选取了常见的平面机构作为示例，详细介绍了自由度计算的方法和步骤。通过具体实例的解析，帮助读者深入理解自由度计算的原理和应用。课件中还提供了常见机构的自由度计算公式和图表，方便读者在实际工作中查阅和使用。02PART平面机构自由度的基本概念自由度的定义自由度描述物体运动时独立、不受限制的坐标数。在平面机构中，自由度是描述机构运动状态的重要参数。平面机构的自由度计算公式$F=3n-(2p_{r}+p_{c})$，其中$n$为活动构件数，$p_{r}$为低副数，$p_{c}$为高副数。平面机构的运动副及其约束运动副低副高副机构中两构件之间通过点、线或面的接触形成的可动连接。两构件之间为点或线接触的副，如转动副、移动副等。每个低副引入两个约束，限制了构件的2个自由度。两构件之间为面接触的副，如凸轮机构中的凸轮与从动件之间的副。每个高副引入一个约束，限制了构件的1个自由度。03PART平面机构自由度计算例题一：齿轮机构齿轮机构的组成及运动特点组成齿轮机构主要由齿轮、轴、轴承和支撑座等组成。运动特点齿轮机构可以实现定传动比、高传动效率、结构紧凑等优点，被广泛应用于机械传动系统中。齿轮机构的运动副及约束运动副齿轮机构中的齿轮与齿轮、齿轮与轴之间通过轴承或轴套连接，实现转动运动副。约束齿轮机构中的轴和轴承之间的约束是固定约束，轴承和轴承座之间的约束也是固定约束。齿轮机构的自由度计算计算公式q自由度=3n-(2p+q)高副数n计算结果活动构件数根据公式计算，齿轮机构的自由度为1。p结果分析低副数由于齿轮机构中有一个齿轮和一个轴，因此活动构件数为2，低副数为2（两个转动副），高副数为0。根据公式计算，自由度为1，符合平面机构的自由度计算规则。04PART平面机构自由度计算例题二：凸轮机构凸轮机构的组成及运动特点凸轮机构的组成凸轮机构主要由凸轮、从动件和机架组成。凸轮机构的运动特点凸轮机构可以实现复杂的运动规律，如变速、变向、瞬时停顿等。凸轮机构的运动副及约束凸轮机构的运动副凸轮机构中的运动副主要包括高副和低副。凸轮机构的约束凸轮机构中的约束主要包括固定约束、转动约束和移动约束。凸轮机构的自由度计算凸轮机构的自由度计算公式凸轮机构的自由度计算公式为F=3n-2PH-2PHm，其中n为活动构件数，PH为高副数，PHm为低副数。凸轮机构自由度计算示例以一个简单的凸轮机构为例，该机构有一个凸轮、一个从动件和一个机架，其中凸轮与机架为固定约束，从动件与凸轮为高副约束，因此该机构的自由度计算公式为F=3n-2PH-2PHm=3×1-2×1-0=1。05PART平面机构自由度计算例题三：间歇运动机构间歇运动机构的组成及运动特点组成间歇运动机构由固定构件、运动构件和机架组成，其中运动构件又分为主动件和从动件。运动特点间歇运动机构能够在特定角度范围内实现主动件与从动件之间的传动，当主动件转动一圈时，从动件完成一次或多次的间歇运动。间歇运动机构的运动副及约束运动副约束间歇运动机构中常见的运动副有低副和高副，其中低副包括转动副和移动副，间歇运动机构的约束包括低副约束和链条约束，其中低副约束指通过转动副和移动副对机构进行约束，链条约束指通过链条将多个机构连接起来实现同步传动。VS高副包括凸轮副和齿轮副等。间歇运动机构的自由度计算计算方法：对于间歇运动机构，其...
