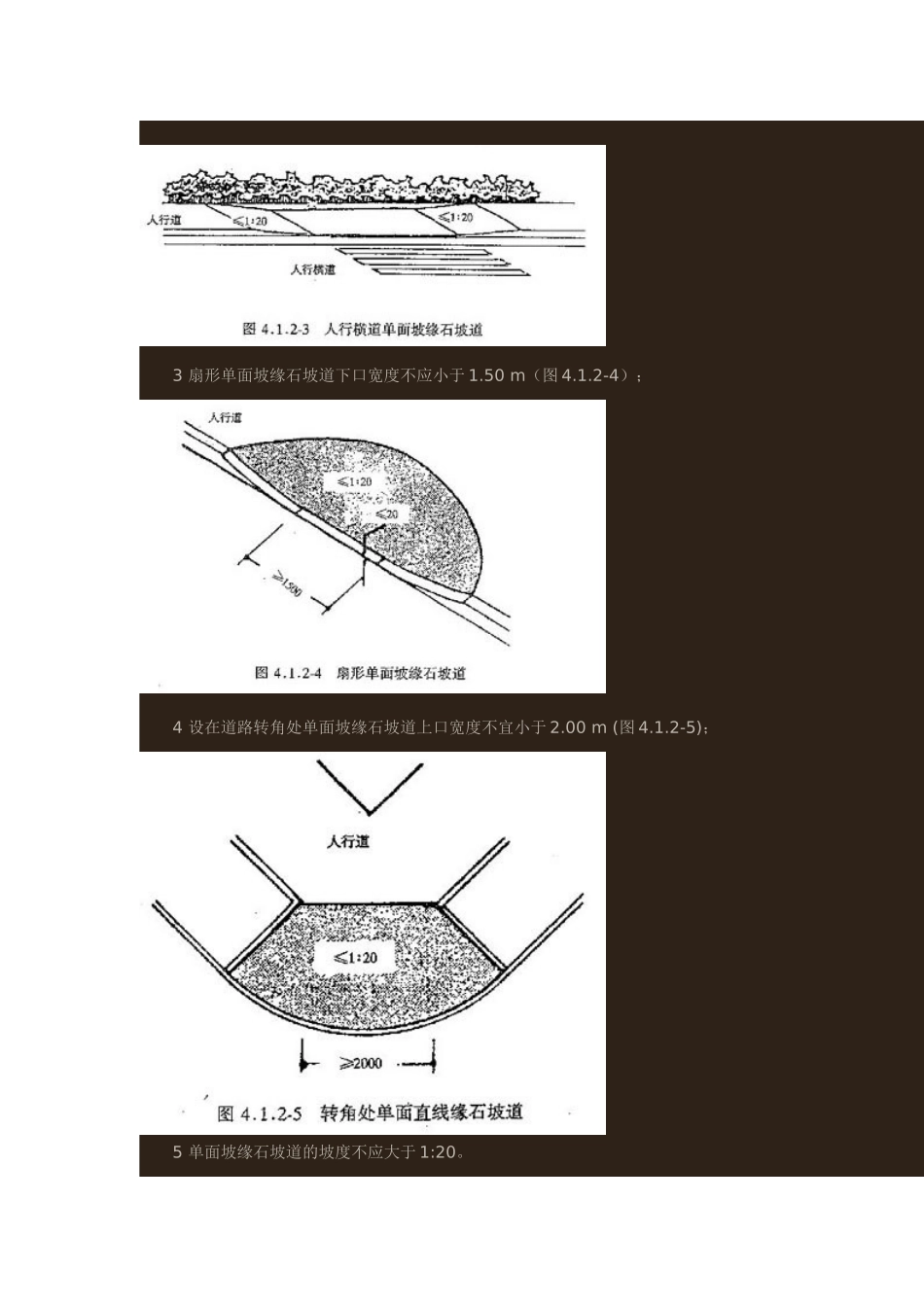

城市道路无障碍设计4.1.1缘石坡道设计应符合下列规定：1人行道的各种路口必须设缘石坡道；2缘石坡道应设在人行道的范围内，并应与人行横道相对应；3缘石坡道可分为单面缘石坡道和三面缘石坡道；4缘石坡道的坡面应平整，且不应光滑；5缘石坡道下口高出车行道的地面不得大于20mm。4.1.2单面坡缘石坡道设计应符合下列规定：1单面坡缘石坡道可采用方形、长方形或扇形；2方形、长方形单面坡缘石坡道应与人行道的宽度相对应(图4.1.2-1,图4.1.2-2,图4.1.2-3)；3扇形单面坡缘石坡道下口宽度不应小于1.50m（图4.1.2-4）；4设在道路转角处单面坡缘石坡道上口宽度不宜小于2.00m(图4.1.2-5)；5单面坡缘石坡道的坡度不应大于1:20。4.1.3三面坡缘石坡道设计应符合下列规定：1三面坡缘石坡道的正面坡道宽度不应小于1.2m（图4.1.3）；2三面坡缘石坡道的正面及侧面的坡度不应大于1:12（图4.1.3）。4.2盲道4.2.1盲道设计应符合下列规定：1人行道设置的盲道位置和走向，应方便视残者安全行走和顺利到达无障碍设施位置；2指行残疾者向前行走的盲道应为条形的行进盲道（图4.2.1-1）；在行进盲道的起点、终点及拐弯处应设圆点形的提示盲道2)；3盲道表面触感部分以下的厚度应于人行道砖一致（图4.2.1-3）；4盲道应连续，中途不得有电线杆、拉线、树木等障碍物；5盲道宜避开井盖铺设；6盲道的颜色宜为中黄色。4.2.2行进盲道的位置选择应按下列顺序，并符合下列规定：1人行道外侧有围墙、花台或绿地带，行进盲道宜设在距围墙、花台、绿地带0.25~0.50m处(图4.2.2-1)2人行道内侧有树池，行进盲道可设置在距树池0.25~0.5m处；3人行道没有树池，行进盲道距立缘石不应小于0.50m；4行进盲道的宽度宜为0.30~0.60m，可根据道路宽度选择低限或高限；5人行道成弧线形路线时，行进盲道宜与人行道走向一致；6行进盲道触感条规格应符合表4.2.2-1的规定（图4.2.2-3）。表4.2.2-1盲道触感条规格4.2.3提示盲道的设置应符合下列规定：1行进盲道的起点和终点处应设提示盲道，其长度应大于行进盲道的宽度(图4.2.3-1)；2行进盲道在转弯处应设提示盲道，其长度应大于行进盲道的宽度(图4.2.3-2)；3人行道中有台阶、坡道和障碍物等，在相距0.25~-.50m处，应设提示盲道(图4.2.3-3)；4距人行横道入口、广场入口、地下铁道入口等0.25~0.50m处应设提示盲道，提示盲道长度与各入口的宽度应相对应4.2.3-4b)；5提示盲道的宽度宜为0.30~0.60m；6提示盲道触感圆点规格应符合表4.2.3-1的规模(图4.2.3-5)。表4.2.3-14.3公交车站4.3.1城市主要道路和居住区的公交车站，应设提示盲道和盲文车站牌。4.3.2沿人行道的公交车站，提示盲道应符合下列规定(图4.3.2)：1在候车站牌一侧应设提示盲道，其长度宜为4.00~6.00m；2提示盲道的宽度应为0.30~0.60m；3提示盲道距路边应为0.25~0.50m；4人行道中有行进盲道时，应与公交车站的提示盲道相连接。4.3.3在车道之间的分隔带设公交车站应符合下列规定：1由人行道通往分隔带的公交车站，设宽度不应小于1.50m。坡度不应大于1：12的缘石坡道；2在候车站牌一侧应设提示盲道，其长度宜为4.00~6.00m；3提示盲道的宽度应为0.30~0.60m；4提示盲道距路边宜为0.25~0.50m；4.3.4公交车站设置盲文站牌的位置、高度、形式与内容，应方便视力残疾者使用。4.4人行天桥、人行地道4.4.1城市中心、商业区、居住区及公共建筑设置的人行天桥与人行地道，应设坡道和提示盲道；当设坡道有困难时可设垂直升降梯4.4.1)。4.4.2人行天桥、人行地道的坡道应适合乘轮椅者通行；梯道应适合拄拐杖者及老年人通行。在坡道和梯道两侧应设扶手。4.4.3人行天桥、人行地道的坡道设计应符合下列规定：1坡道的坡度不应大于1:12；要困难地段的坡度不得大于1:8（需要协助推动轮椅行进）；2弧线形坡道的坡度，应以弧线内缘的坡度进行计算；3坡道的高度每升高1.50m时，应设深度不小于2m的中间平台；4坡道的坡面应平整且不应光滑。4.4.4人行天桥、人行地道的梯道设计应符合下列规定：1梯道宽度平应小于3.50m，中间平台深度不应小于2m；2在梯道中间部位设自行车坡道；3踏步的高度不应大于0.15m,宽度不应小于0.30m；4踏面应平整且不光滑，前缘平不应有突出...
