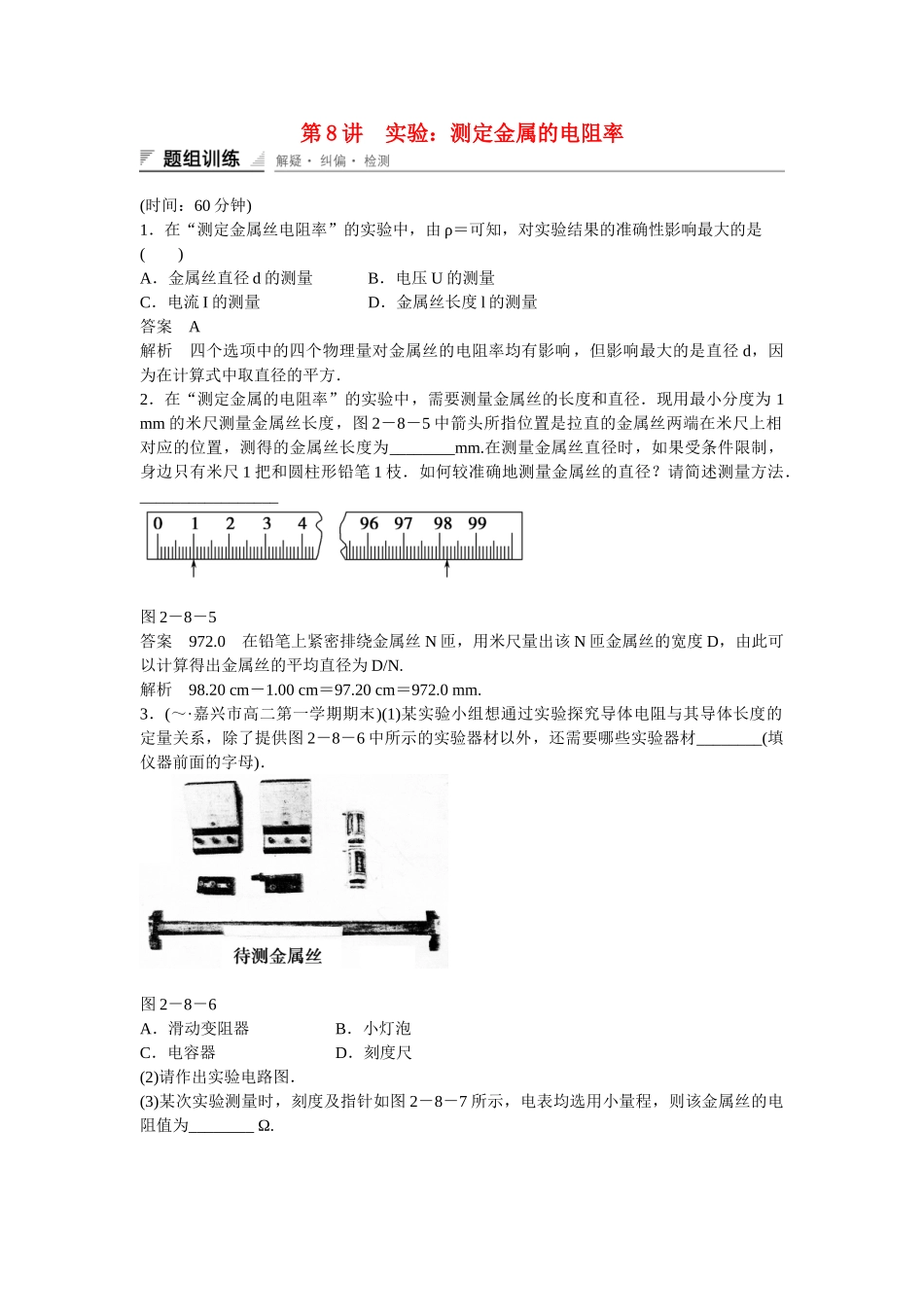

第8讲实验：测定金属的电阻率(时间：60分钟)1．在“测定金属丝电阻率”的实验中，由ρ＝可知，对实验结果的准确性影响最大的是()A．金属丝直径d的测量B．电压U的测量C．电流I的测量D．金属丝长度l的测量答案A解析四个选项中的四个物理量对金属丝的电阻率均有影响，但影响最大的是直径d，因为在计算式中取直径的平方．2．在“测定金属的电阻率”的实验中，需要测量金属丝的长度和直径．现用最小分度为1mm的米尺测量金属丝长度，图2－8－5中箭头所指位置是拉直的金属丝两端在米尺上相对应的位置，测得的金属丝长度为________mm.在测量金属丝直径时，如果受条件限制，身边只有米尺1把和圆柱形铅笔1枝．如何较准确地测量金属丝的直径？请简述测量方法．_________________图2－8－5答案972.0在铅笔上紧密排绕金属丝N匝，用米尺量出该N匝金属丝的宽度D，由此可以计算得出金属丝的平均直径为D/N.解析98.20cm－1.00cm＝97.20cm＝972.0mm.3．(～·嘉兴市高二第一学期期末)(1)某实验小组想通过实验探究导体电阻与其导体长度的定量关系，除了提供图2－8－6中所示的实验器材以外，还需要哪些实验器材________(填仪器前面的字母)．图2－8－6A．滑动变阻器B．小灯泡C．电容器D．刻度尺(2)请作出实验电路图．(3)某次实验测量时，刻度及指针如图2－8－7所示，电表均选用小量程，则该金属丝的电阻值为________Ω.图2－8－7答案(1)AD(2)见下图(3)5Ω4．(～·台州中学第一学期统练二)在“测定金属的电阻率”的实验中，用米尺测出金属丝的长度L，金属丝的电阻大约为5Ω，先用伏安法测出金属丝的电阻R，然后根据电阻定律计算出该金属材料的电阻率．为此取来两节新的干电池、电键和若干导线及下列器材：A．电压表0～3V，内阻10kΩB．电压表0～15V，内阻50kΩC．电流表0～0.6A，内阻0.05ΩD．电流表0～3A，内阻0.01ΩE．滑动变阻器，0～10ΩF．滑动变阻器，0～100Ω①要求较准确地测出其阻值，电压表应选________，电流表应选________，滑动变阻器应选________．(填序号)②实验中某同学的实物接线如图2－8－8所示，请指出该同学实物接线中的两处明显错误．图2－8－8错误1___________________________________________________________；错误2____________________________________________________________.答案①ACE②错误1：导线连接在滑动变阻器的滑片上错误2：电流表内接5．某同学在一次“测定金属的电阻率”的实验中，用米尺测出接入电路部分的金属丝长度为l＝0.720m，已知金属丝直径为0.60mm，用伏安法测出金属丝的电阻(阻值大约为5Ω)，然后计算出该金属材料的电阻率．在用伏安法测定金属丝的电阻时，除被测金属丝外，还有如下实验器材：A．直流电源(输出电压为3V)B．电流表A(量程0～0.6A，内阻约0.125Ω)C．电压表V(量程0～3V，内阻3kΩ)D．滑动变阻器(最大阻值20Ω)E．开关、导线等(1)根据所提供的器材，在虚线框中画出实验电路图．(2)若根据伏安法测出金属丝的阻值为Rx＝4.0Ω，则这种金属材料的电阻率为________Ω·m(保留两位有效数字)．答案(1)如图所示(2)1.6×10－6解析(2)由R＝ρ得ρ＝＝，将Rx＝4.0Ω、l＝0.720m、d＝0.600mm＝0.600×10－3m代入得ρ＝1.6×10－6Ω·m.6．在“测定金属的电阻率”的实验中，待测金属丝的电阻Rx约为5Ω，实验室备有下列实验器材：A．电压表(量程0～3V，内阻约为15kΩ)B．电压表(量程0～15V，内阻约为75kΩ)C．电流表(量程0～3A，内阻约为0.2Ω)D．电流表(量程0～0.6A，内阻约为1Ω)E．变阻器R1(0～100Ω，0.6A)F．变阻器R2(0～2000Ω，0.1A)G．电池组E(电动势为3V，内阻约为0.3Ω)H．开关S，导线若干(1)为减小实验误差，应选用的实验器材有________(填代号)．(2)为减小实验误差，应选用图2－8－9中________(选填“甲”或“乙”)为该实验的电路原理图，并按所选择的电路原理图把图2－8－10中的实物图用线连接起来．图2－8－9图2－8－10(3)若已知金属丝直径为0.635mm，用毫米刻度尺测得金属丝长度为60.00cm，两电表的示数如图2－8－11所示，则金属丝的电阻值为________Ω.图2－8－11答案(1)ADEGH(2)乙实物图见解析(3)2.4解析(1)由于电源的电动势为3V，所以电...
