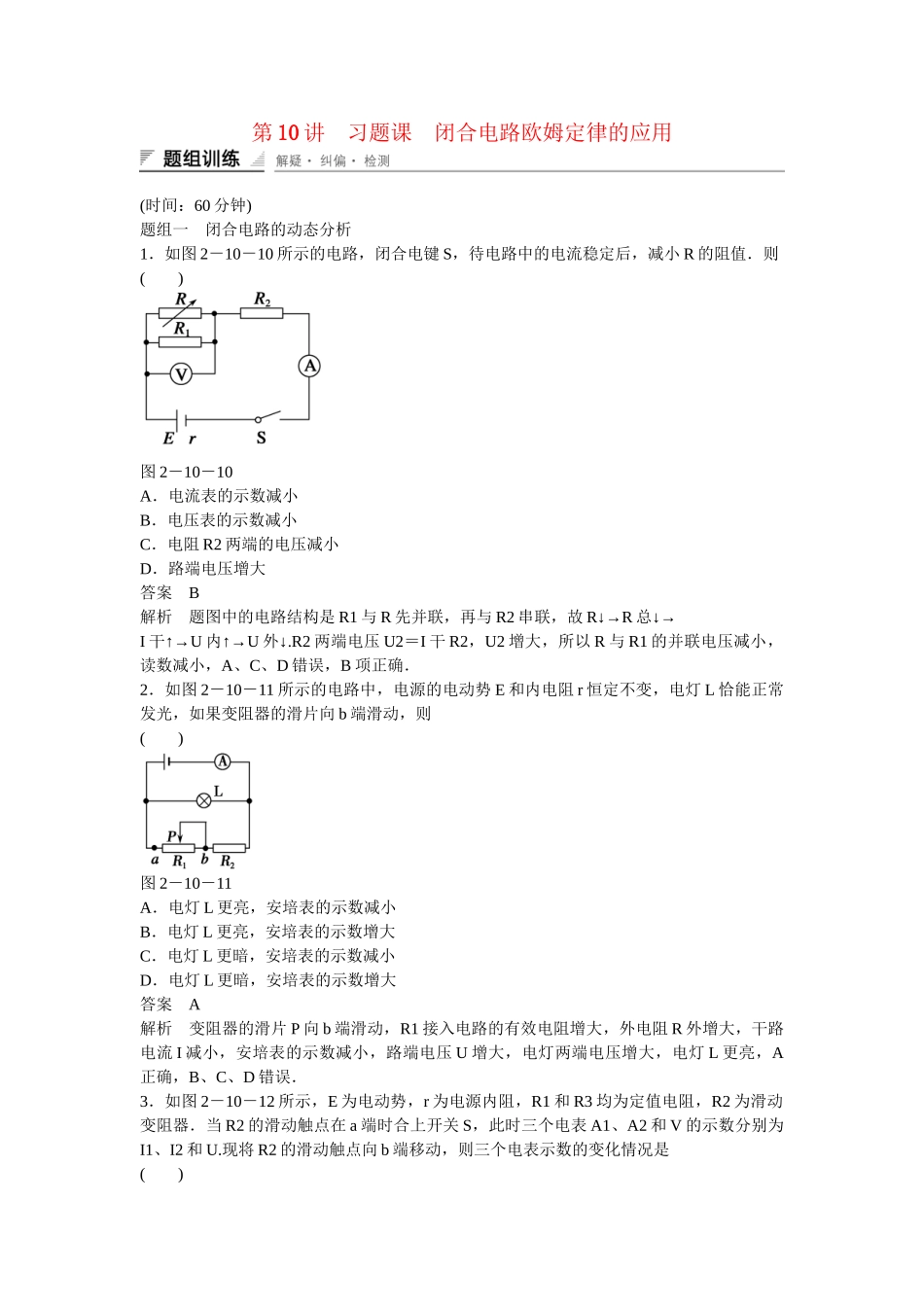

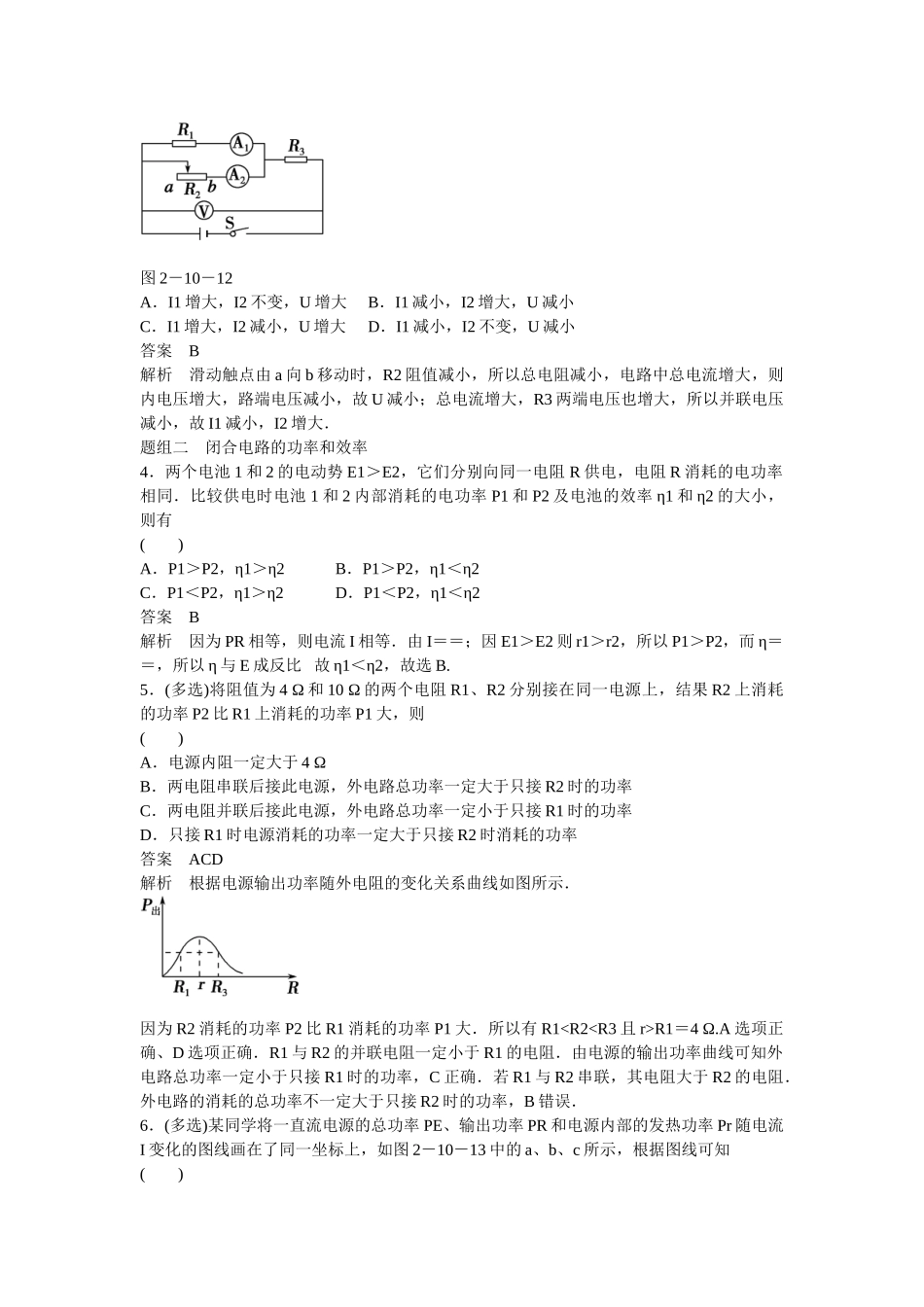

第10讲习题课闭合电路欧姆定律的应用(时间：60分钟)题组一闭合电路的动态分析1．如图2－10－10所示的电路，闭合电键S，待电路中的电流稳定后，减小R的阻值．则()图2－10－10A．电流表的示数减小B．电压表的示数减小C．电阻R2两端的电压减小D．路端电压增大答案B解析题图中的电路结构是R1与R先并联，再与R2串联，故R↓→R↓→总I↑→干U↑→内U↓外.R2两端电压U2＝I干R2，U2增大，所以R与R1的并联电压减小，读数减小，A、C、D错误，B项正确．2．如图2－10－11所示的电路中，电源的电动势E和内电阻r恒定不变，电灯L恰能正常发光，如果变阻器的滑片向b端滑动，则()图2－10－11A．电灯L更亮，安培表的示数减小B．电灯L更亮，安培表的示数增大C．电灯L更暗，安培表的示数减小D．电灯L更暗，安培表的示数增大答案A解析变阻器的滑片P向b端滑动，R1接入电路的有效电阻增大，外电阻R外增大，干路电流I减小，安培表的示数减小，路端电压U增大，电灯两端电压增大，电灯L更亮，A正确，B、C、D错误．3．如图2－10－12所示，E为电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器．当R2的滑动触点在a端时合上开关S，此时三个电表A1、A2和V的示数分别为I1、I2和U.现将R2的滑动触点向b端移动，则三个电表示数的变化情况是()图2－10－12A．I1增大，I2不变，U增大B．I1减小，I2增大，U减小C．I1增大，I2减小，U增大D．I1减小，I2不变，U减小答案B解析滑动触点由a向b移动时，R2阻值减小，所以总电阻减小，电路中总电流增大，则内电压增大，路端电压减小，故U减小；总电流增大，R3两端电压也增大，所以并联电压减小，故I1减小，I2增大．题组二闭合电路的功率和效率4．两个电池1和2的电动势E1＞E2，它们分别向同一电阻R供电，电阻R消耗的电功率相同．比较供电时电池1和2内部消耗的电功率P1和P2及电池的效率η1和η2的大小，则有()A．P1＞P2，η1＞η2B．P1＞P2，η1＜η2C．P1＜P2，η1＞η2D．P1＜P2，η1＜η2答案B解析因为PR相等，则电流I相等．由I＝＝；因E1＞E2则r1＞r2，所以P1＞P2，而η＝＝，所以η与E成反比故η1＜η2，故选B.5．(多选)将阻值为4Ω和10Ω的两个电阻R1、R2分别接在同一电源上，结果R2上消耗的功率P2比R1上消耗的功率P1大，则()A．电源内阻一定大于4ΩB．两电阻串联后接此电源，外电路总功率一定大于只接R2时的功率C．两电阻并联后接此电源，外电路总功率一定小于只接R1时的功率D．只接R1时电源消耗的功率一定大于只接R2时消耗的功率答案ACD解析根据电源输出功率随外电阻的变化关系曲线如图所示．因为R2消耗的功率P2比R1消耗的功率P1大．所以有R1R1＝4Ω.A选项正确、D选项正确．R1与R2的并联电阻一定小于R1的电阻．由电源的输出功率曲线可知外电路总功率一定小于只接R1时的功率，C正确．若R1与R2串联，其电阻大于R2的电阻．外电路的消耗的总功率不一定大于只接R2时的功率，B错误．6．(多选)某同学将一直流电源的总功率PE、输出功率PR和电源内部的发热功率Pr随电流I变化的图线画在了同一坐标上，如图2－10－13中的a、b、c所示，根据图线可知()图2－10－13A．反映Pr变化的图线是cB．电源电动势为8VC．电源内阻为2ΩD．当电流为0.5A时，外电路的电阻为6Ω答案ACD7.电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比，如图2－10－14所示，直线A为电源a的路端电压与电流的关系图线，直线B为电源b的路端电压与电流的关系图线．直线C为一个电阻R两端的电压与电流关系的图线，将这个电阻R分别接到a、b两电源上，那么()图2－10－14A．R接到电源a上，电源的效率较低B．R接到电源b上，电源的输出功率较大C．R接到电源a上，电源的输出功率较大，电源效率较高D．R接到电源b上，电源的输出功率较小，电源效率较高答案C解析电源的效率η＝＝，由题中图象可知A与C交点处电压大于B与C交点处电压，则R接在电源a上效率较高；电源输出功率P＝UI，由题中图象易得R接在电源a上输出功率较大，A、B、D错误，C正确．8.(·湖州高二检测)如图2－10－15所示，线段A为某电源的U－I图线，线段B为某电阻R的U－I图线，由上述电源和电阻组成闭合电路时，求：图2－10－15(1)电源的输出功...
