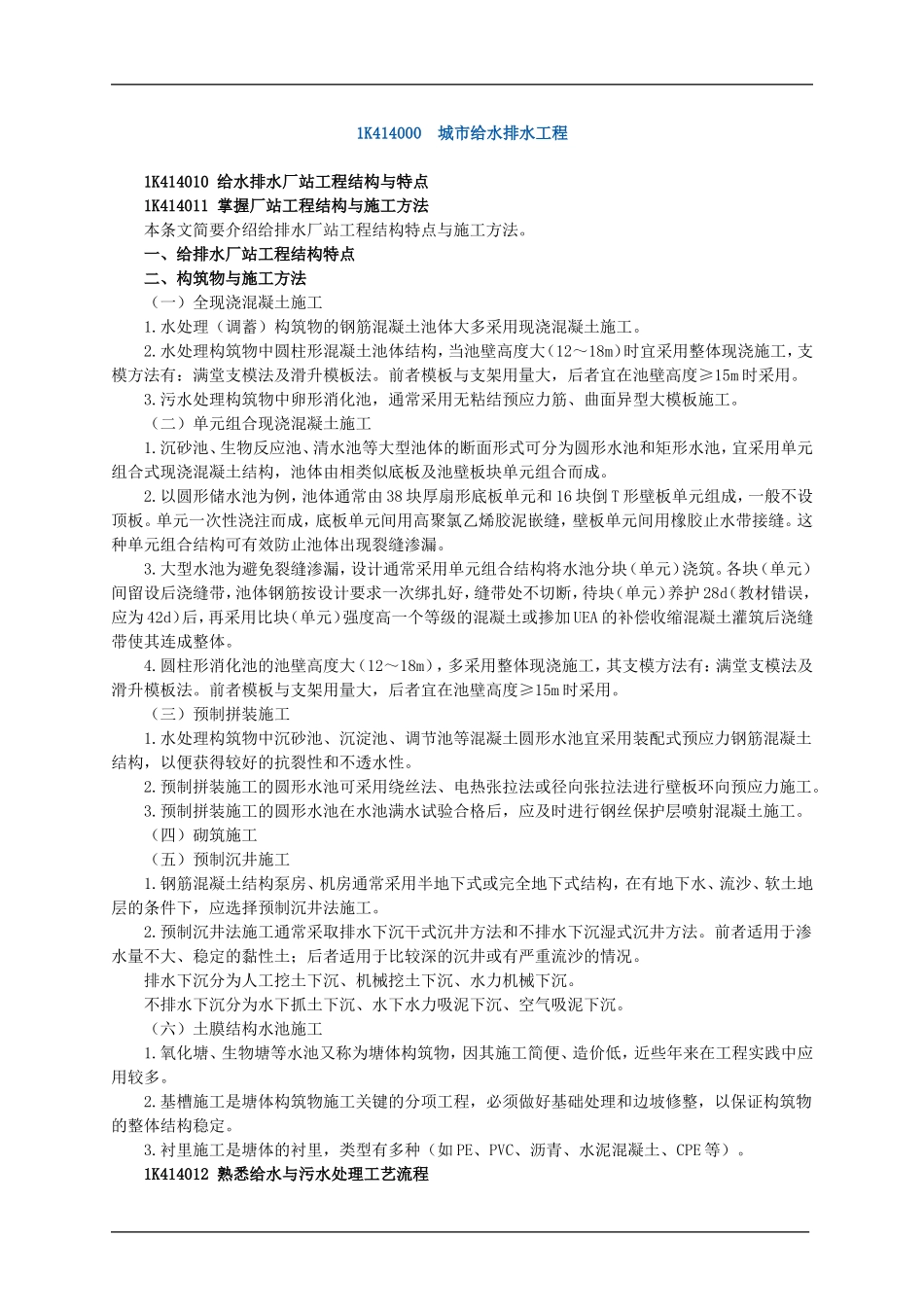

1K414000城市给水排水工程1K414010给水排水厂站工程结构与特点1K414011掌握厂站工程结构与施工方法本条文简要介绍给排水厂站工程结构特点与施工方法。一、给排水厂站工程结构特点二、构筑物与施工方法（一）全现浇混凝土施工1.水处理（调蓄）构筑物的钢筋混凝土池体大多采用现浇混凝土施工。2.水处理构筑物中圆柱形混凝土池体结构，当池壁高度大（12～18m）时宜采用整体现浇施工，支模方法有：满堂支模法及滑升模板法。前者模板与支架用量大，后者宜在池壁高度≥15m时采用。3.污水处理构筑物中卵形消化池，通常采用无粘结预应力筋、曲面异型大模板施工。（二）单元组合现浇混凝土施工1.沉砂池、生物反应池、清水池等大型池体的断面形式可分为圆形水池和矩形水池，宜采用单元组合式现浇混凝土结构，池体由相类似底板及池壁板块单元组合而成。2.以圆形储水池为例，池体通常由38块厚扇形底板单元和16块倒T形壁板单元组成，一般不设顶板。单元一次性浇注而成，底板单元间用高聚氯乙烯胶泥嵌缝，壁板单元间用橡胶止水带接缝。这种单元组合结构可有效防止池体出现裂缝渗漏。3.大型水池为避免裂缝渗漏，设计通常采用单元组合结构将水池分块（单元）浇筑。各块（单元）间留设后浇缝带，池体钢筋按设计要求一次绑扎好，缝带处不切断，待块（单元）养护28d（教材错误，应为42d）后，再采用比块（单元）强度高一个等级的混凝土或掺加UEA的补偿收缩混凝土灌筑后浇缝带使其连成整体。4.圆柱形消化池的池壁高度大（12～18m），多采用整体现浇施工，其支模方法有：满堂支模法及滑升模板法。前者模板与支架用量大，后者宜在池壁高度≥15m时采用。（三）预制拼装施工1.水处理构筑物中沉砂池、沉淀池、调节池等混凝土圆形水池宜采用装配式预应力钢筋混凝土结构，以便获得较好的抗裂性和不透水性。2.预制拼装施工的圆形水池可采用绕丝法、电热张拉法或径向张拉法进行壁板环向预应力施工。3.预制拼装施工的圆形水池在水池满水试验合格后，应及时进行钢丝保护层喷射混凝土施工。（四）砌筑施工（五）预制沉井施工1.钢筋混凝土结构泵房、机房通常采用半地下式或完全地下式结构，在有地下水、流沙、软土地层的条件下，应选择预制沉井法施工。2.预制沉井法施工通常采取排水下沉干式沉井方法和不排水下沉湿式沉井方法。前者适用于渗水量不大、稳定的黏性土；后者适用于比较深的沉井或有严重流沙的情况。排水下沉分为人工挖土下沉、机械挖土下沉、水力机械下沉。不排水下沉分为水下抓土下沉、水下水力吸泥下沉、空气吸泥下沉。（六）土膜结构水池施工1.氧化塘、生物塘等水池又称为塘体构筑物，因其施工简便、造价低，近些年来在工程实践中应用较多。2.基槽施工是塘体构筑物施工关键的分项工程，必须做好基础处理和边坡修整，以保证构筑物的整体结构稳定。3.衬里施工是塘体的衬里，类型有多种（如PE、PVC、沥青、水泥混凝土、CPE等）。1K414012熟悉给水与污水处理工艺流程一、给水处理（一）处理方法与工艺1、处理对象通常为天然淡水水源，主要有来自江河、湖泊与水库的地表水和地下水（井水）两大类。水中含有的杂质，分为无机物、有机物和微生物三种，也可按杂质的颗粒大小以及存在形态分为悬浮物质、胶体和溶解物质三种。2.处理目的是去除或降低原水中悬浮物质、胶体、有害细菌生物以及水中含有的其他有害杂质，使处理后的水质满足用户需求。基本原则是利用现有的各种技术、方法和手段，采用尽可能低的工程造价，将水中所含的杂质分离出去，使水质得到净化。3.常用的给水处理方法（见表1K414012-1）常用的给水处理方法表1K414021-1自然沉淀用以去除水中粗大颗粒杂质混凝沉淀使用混凝药剂沉淀或澄清去除水中胶体和悬浮杂质等过滤使水通过细孔性滤料层，截流去除经沉淀或澄清后剩余的细微杂质；或不经过沉淀，原水直接加药、混凝、过滤去除水中胶体和悬浮杂质消毒去除水中病毒和细菌，保证饮水卫生和生产用水安全软化降低水中钙、镁离子含量，使硬水软化除铁除锰去除地下水中所含过量的铁和锰，使水质符合饮用水要求（二）给水工艺流程及适用条件（见表1K414012-2）常用处理工艺流程及适用条件表1K414021-2工...
