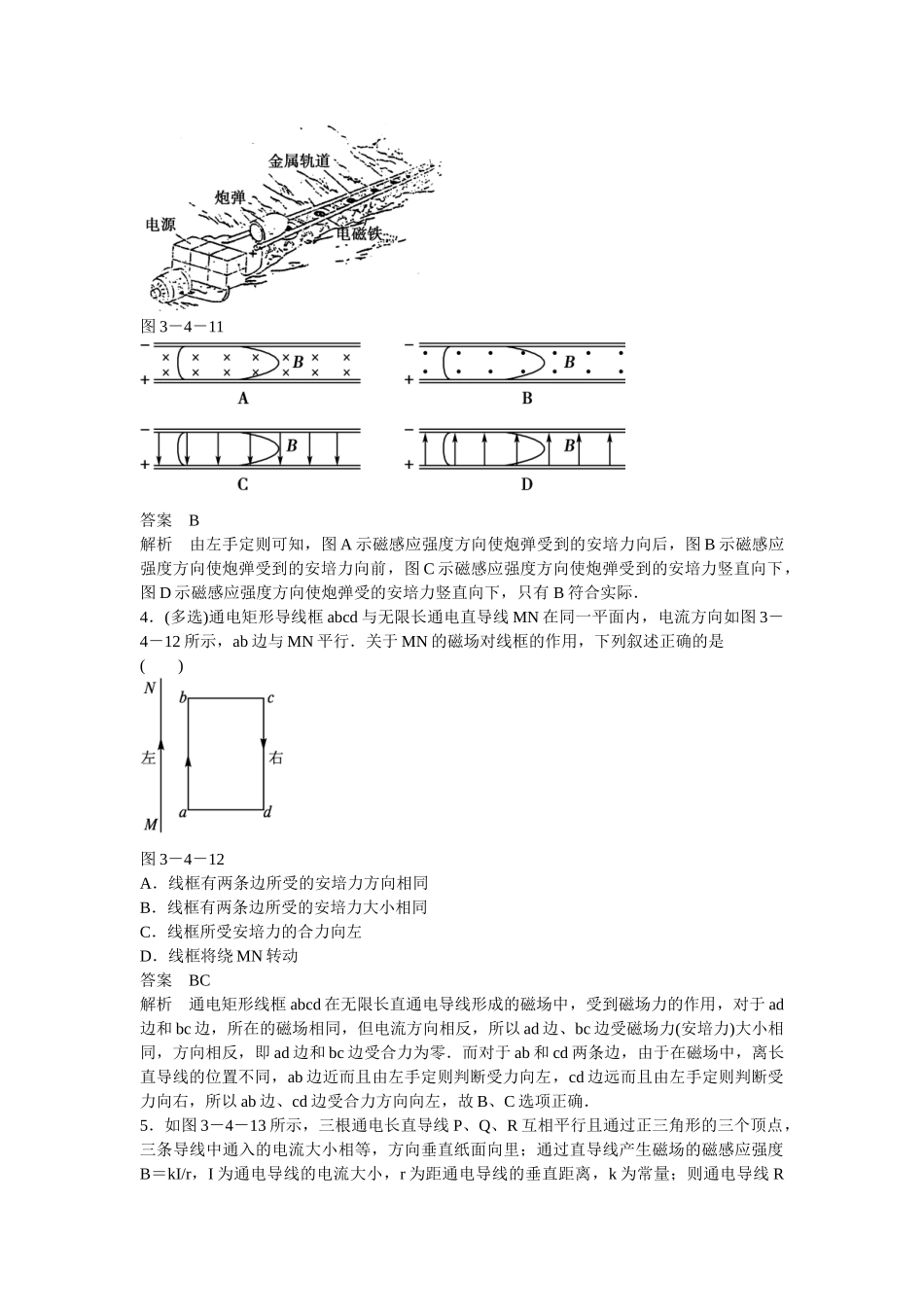

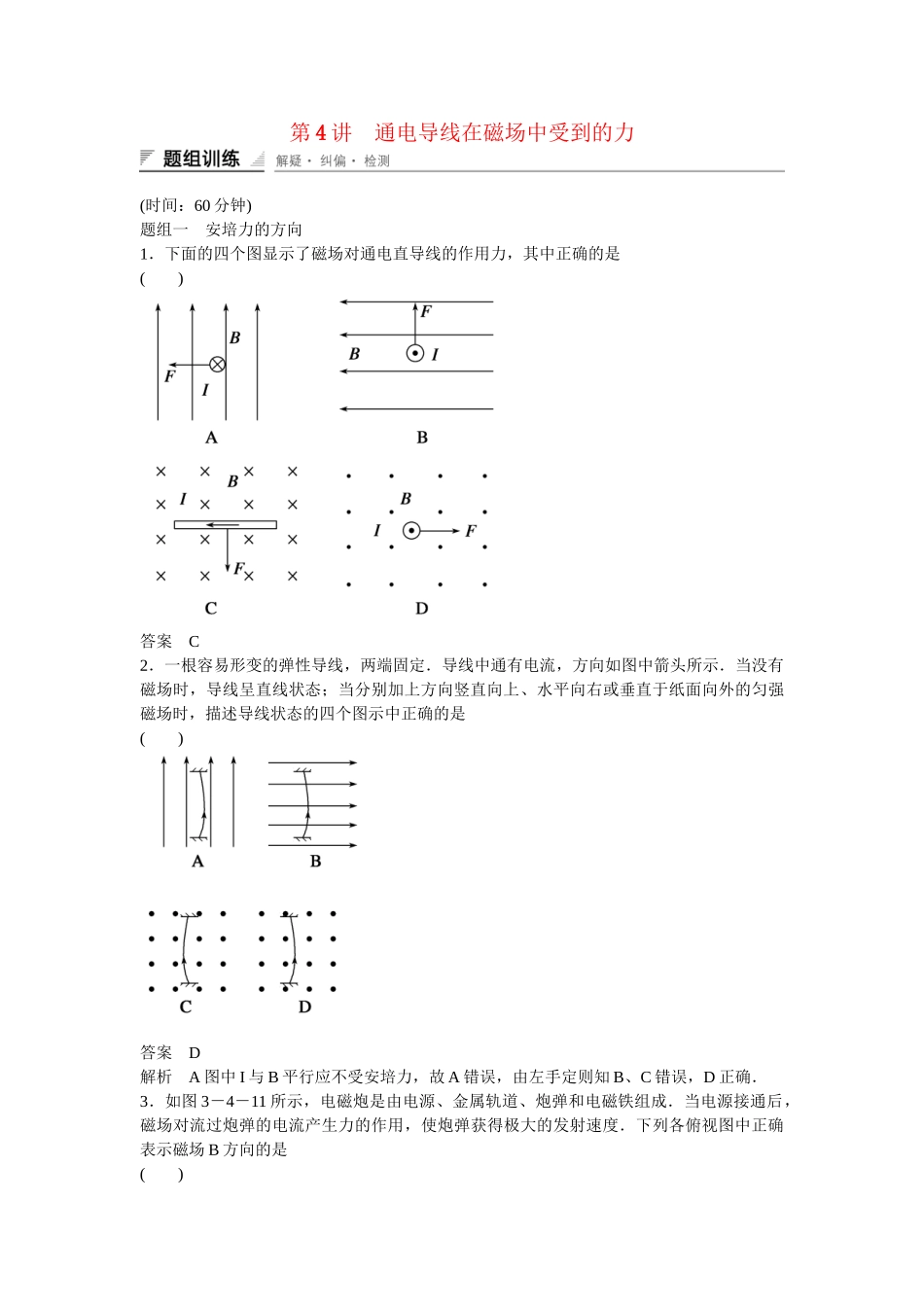

第4讲通电导线在磁场中受到的力(时间：60分钟)题组一安培力的方向1．下面的四个图显示了磁场对通电直导线的作用力，其中正确的是()答案C2．一根容易形变的弹性导线，两端固定．导线中通有电流，方向如图中箭头所示．当没有磁场时，导线呈直线状态；当分别加上方向竖直向上、水平向右或垂直于纸面向外的匀强磁场时，描述导线状态的四个图示中正确的是()答案D解析A图中I与B平行应不受安培力，故A错误，由左手定则知B、C错误，D正确．3．如图3－4－11所示，电磁炮是由电源、金属轨道、炮弹和电磁铁组成．当电源接通后，磁场对流过炮弹的电流产生力的作用，使炮弹获得极大的发射速度．下列各俯视图中正确表示磁场B方向的是()图3－4－11答案B解析由左手定则可知，图A示磁感应强度方向使炮弹受到的安培力向后，图B示磁感应强度方向使炮弹受到的安培力向前，图C示磁感应强度方向使炮弹受到的安培力竖直向下，图D示磁感应强度方向使炮弹受的安培力竖直向下，只有B符合实际．4．(多选)通电矩形导线框abcd与无限长通电直导线MN在同一平面内，电流方向如图3－4－12所示，ab边与MN平行．关于MN的磁场对线框的作用，下列叙述正确的是()图3－4－12A．线框有两条边所受的安培力方向相同B．线框有两条边所受的安培力大小相同C．线框所受安培力的合力向左D．线框将绕MN转动答案BC解析通电矩形线框abcd在无限长直通电导线形成的磁场中，受到磁场力的作用，对于ad边和bc边，所在的磁场相同，但电流方向相反，所以ad边、bc边受磁场力(安培力)大小相同，方向相反，即ad边和bc边受合力为零．而对于ab和cd两条边，由于在磁场中，离长直导线的位置不同，ab边近而且由左手定则判断受力向左，cd边远而且由左手定则判断受力向右，所以ab边、cd边受合力方向向左，故B、C选项正确．5．如图3－4－13所示，三根通电长直导线P、Q、R互相平行且通过正三角形的三个顶点，三条导线中通入的电流大小相等，方向垂直纸面向里；通过直导线产生磁场的磁感应强度B＝kI/r，I为通电导线的电流大小，r为距通电导线的垂直距离，k为常量；则通电导线R受到的磁场力的方向是()图3－4－13A．垂直R，指向y轴负方向B．垂直R，指向y轴正方向C．垂直R，指向x轴正方向D．垂直R，指向x轴负方向答案A6．(多选)(·扬州中学模拟)图3－4－14中装置可演示磁场对通电导线的作用、电磁铁上下两磁极之间某一水平面内固定两条平行金属导轨，L是置于导轨上并与导轨垂直的金属杆．当电磁铁线圈两端a、b，导轨两端e、f，分别接到两个不同的直流电源上时，L便在导轨上滑动．下列说法正确的是()图3－4－14A．若a接正极，b接负极，e接正极，f接负极，则L向右滑动B．若a接正极，b接负极，e接负极，f接正极，则L向右滑动C．若a接负极，b接正极，e接正极，f接负极，则L向左滑动D．若a接负极，b接正极，e接负极，f接正极，则L向左滑动答案BD解析若a接正极，b接负极，则根据安培定则可知线圈之间产生向上的磁场，e接正极，f接负极，L中将通有向外的电流，根据左手定则可知L向左运动，A错；若a接正极，b接负极，则根据安培定则可知线圈之间产生向上的磁场，e接负极，f接正极，L中将通有向里的电流，根据左手定则可知L向右运动，B正确；若a接负极，b接正极，则根据安培定则可知线圈之间产生向下的磁场，e接正极，f接负极，L中将通有向外的电流，根据左手定则可知L向右运动，C错；若a接负极，b接正极，则根据安培定则可知线圈之间产生向下的磁场，e接负极，f接正极，L中将通有向里的电流，根据左手定则可知L向左运动，D正确．题组二安培力的大小7．如图3－4－15所示，四边形的通电闭合线框abcd处在垂直线框平面的匀强磁场中，它受到磁场力的合力()图3－4－15A．竖直向上B．方向垂直于ad斜向上C．方向垂直于bc斜向上D．为零答案D8．如图3－4－16所示，导线框中电流为I，导线框垂直于磁场放置，磁感应强度为B，AB与CD相距为d，则MN所受安培力大小()图3－4－16A．F＝BIdB．F＝BIdsinθC．F＝D．F＝BIdcosθ答案C解析题中磁场和电流垂直，θ角仅是导线框与金属杆MN间夹角，不是电流与磁场的夹角．题组三安培力作用下的导体棒的平衡9．如图3－4－17所示，长L、质量为m的...
