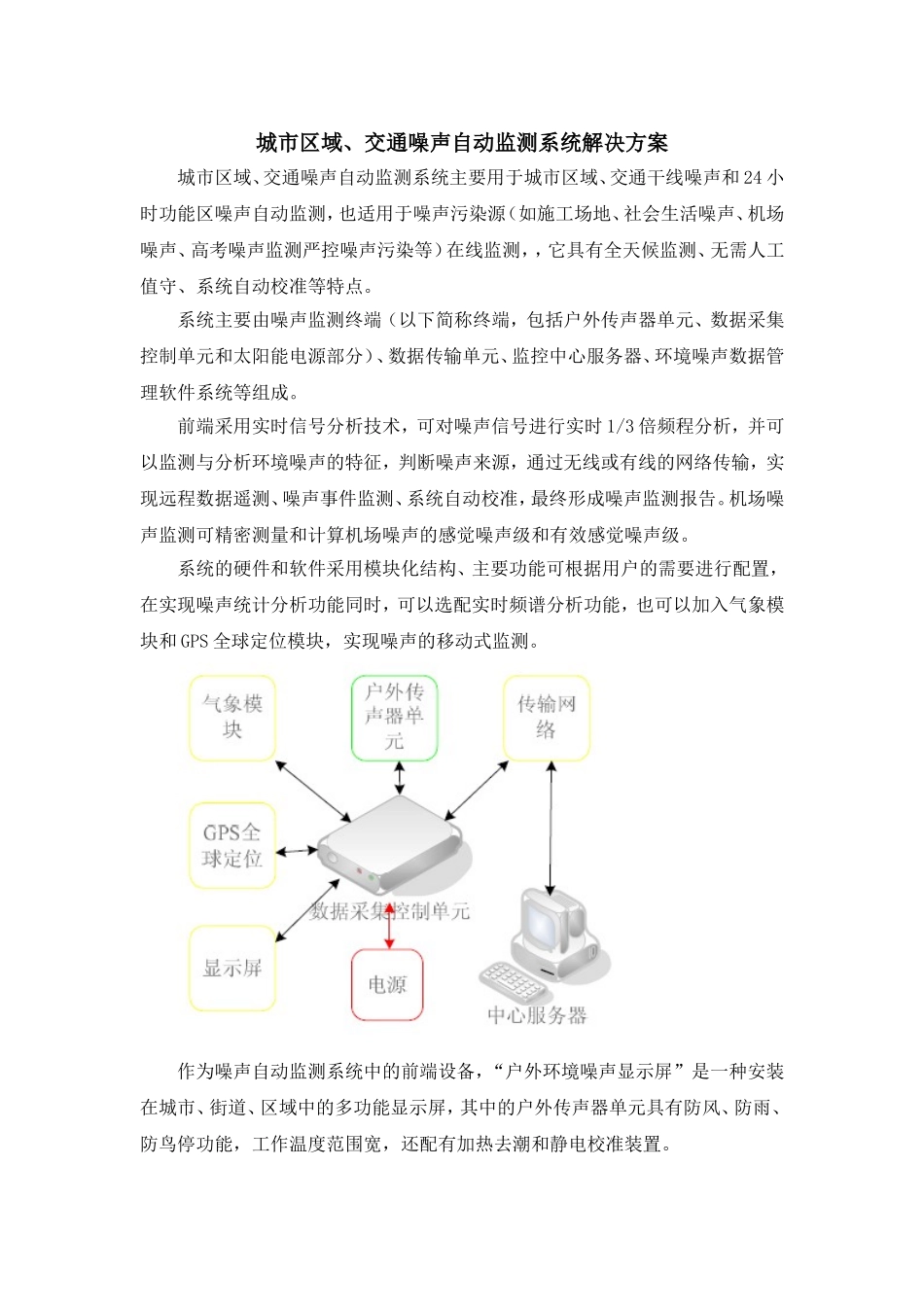

城市区域、交通噪声自动监测系统解决方案城市区域、交通噪声自动监测系统主要用于城市区域、交通干线噪声和24小时功能区噪声自动监测，也适用于噪声污染源（如施工场地、社会生活噪声、机场噪声、高考噪声监测严控噪声污染等）在线监测，，它具有全天候监测、无需人工值守、系统自动校准等特点。系统主要由噪声监测终端（以下简称终端，包括户外传声器单元、数据采集控制单元和太阳能电源部分）、数据传输单元、监控中心服务器、环境噪声数据管理软件系统等组成。前端采用实时信号分析技术，可对噪声信号进行实时1/3倍频程分析，并可以监测与分析环境噪声的特征，判断噪声来源，通过无线或有线的网络传输，实现远程数据遥测、噪声事件监测、系统自动校准，最终形成噪声监测报告。机场噪声监测可精密测量和计算机场噪声的感觉噪声级和有效感觉噪声级。系统的硬件和软件采用模块化结构、主要功能可根据用户的需要进行配置，在实现噪声统计分析功能同时，可以选配实时频谱分析功能，也可以加入气象模块和GPS全球定位模块，实现噪声的移动式监测。作为噪声自动监测系统中的前端设备，“户外环境噪声显示屏”是一种安装在城市、街道、区域中的多功能显示屏，其中的户外传声器单元具有防风、防雨、防鸟停功能，工作温度范围宽，还配有加热去潮和静电校准装置。噪声显示屏结合噪声监测的功能，在显示实时监测的噪声数据的同时也能及时发布城市空气质量状况，如：二氧化硫、氮氧化物、总悬浮颗粒物等污染因子含量，还可以发布环境保护方面的一些政策法规，是一种多功能、高亮度、大屏幕、全点阵式LED显示屏。环境噪声自动监控系统在环境保护的目的下规划和设计，为强化环境噪声监测，提高市民的环保意识，具有很好的经济、社会效益。1设备基本构成硬件部分总体叫“环境噪声无线监控仪”，它是一个集成的产品，分别包括控制单元，声级计，户外显示单元，通讯模块四部分。通过控制单元把声级计，户外单元，显示单元、GPRS模块整合成一个完整的产品。电源微计算机系统噪声采样对数转换A/D转换控制转换处理驱动器显示屏接口转换卡通讯模块图1：环境噪声无线监控仪结构图1.1环境噪声无线监控仪物理基本要求1.3个独立的RS232三线制串口（接声级计，接噪声屏，接用于数据通讯的GPRS模块）2.实时时钟，断电不丢失。3.并行数据存储器4.通过单片机I/O控制GPRS模块的电源，I/O口的高电平控制GPRS模块断电状态，低电平控制GPRS模块加电状态。5.为了维护噪声仪能够长时间在户外工作，使用远程控制自动校准维护，防止声级测量漂移太大。6.看门狗电路，保证永不死机。1.2环境噪声无线监控仪实现功能1.采集声级计的数据2.通过GPRS上报瞬时声级（监测是否有采集数据，并整理数据，然后给上位机系统主动上报瞬时数据）3.数据存储和显示在设备中存储噪声超标门限值（由上端软件设定门限值到下端设备，数据超标显示屏红色显示数据）在下端设备存储一个月的10分钟、小时组积分声级数值在下端设备存储三个月的白天（16小时）、昼夜（8小时）、每天的组积分声级数值（Leq、L5、L10、L50、L90、L95、Lmax、Lmin数据组及时钟）。在屏体下方固定一行滚动显示相关文本信息，设备中能存储用于控制滚动显示的相关文件信息在下端设备存储用于显示的空气质量数据信息4.通过GPRS模块，校验、解析上端软件命令并执行响应上端软件取噪声仪的当前的时间命令响应上端软件自动校准并可设定噪声仪时间的命令接收并响应上端软件设置的要滚动显示的文件信息命令响应上端软件采集某时间段内超标的声级数据命令历史数据自动上报（前一天的白天、昼夜、每天的组积分声级数值）响应上端软件采集历史数据的命令（自动上报失败时上端软件可以主动采集）响应上端软件主动采集时间段内10分钟、小时数据的命令响应反控的命令，加热驱潮，声级自校准（声级自校准的时候不能同时采集声级数据，自校准时间不超过30秒，通常20秒左右）5.把接收到的最新的瞬时声级数据和30秒等效声级数据通过噪声屏显示出来1.3环境噪声无线监控仪技术要求主要技术指标及屏体设计1.主要技术指标一：噪声探头采集模块全天候外露型专用噪声...
