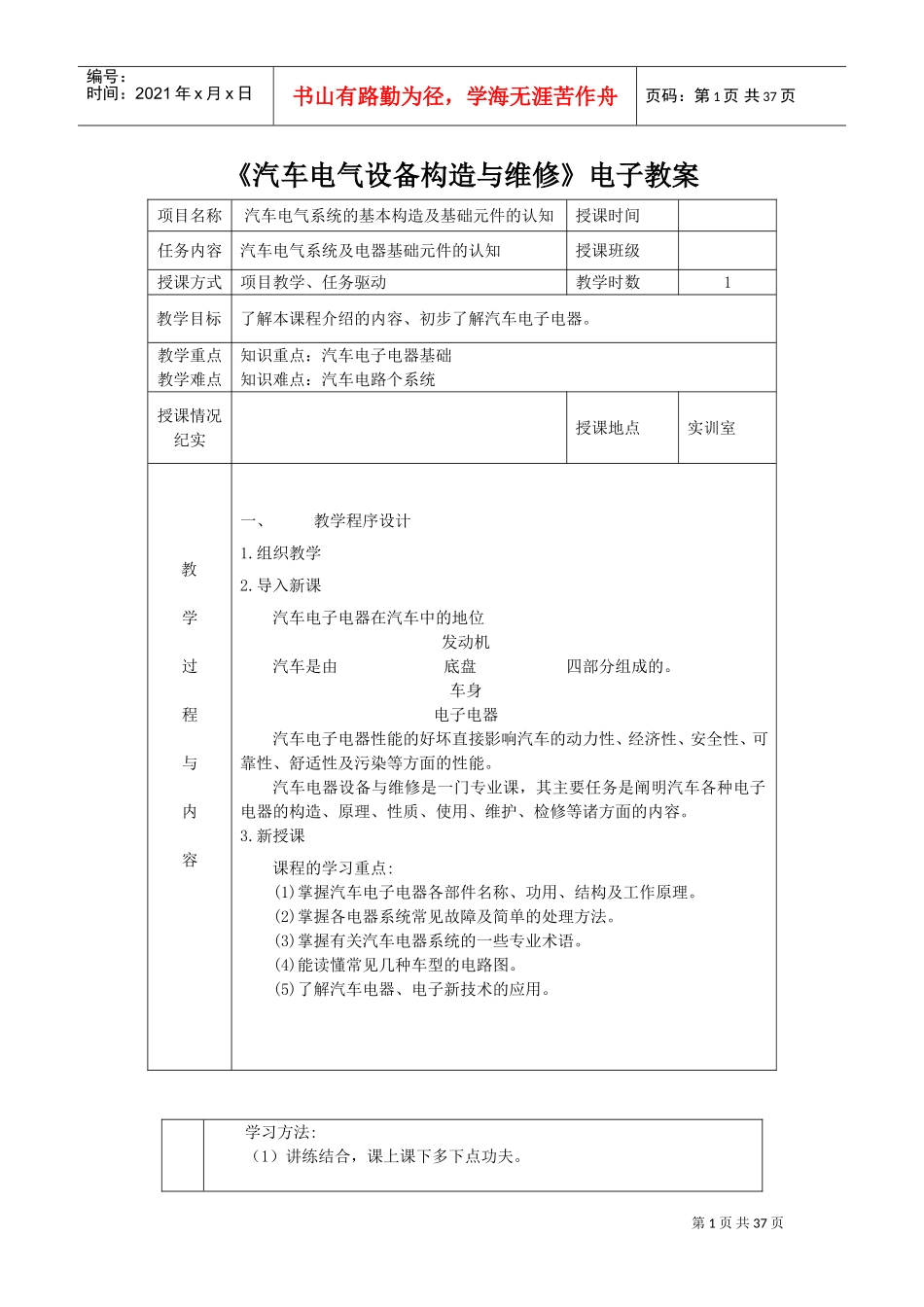

第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页《汽车电气设备构造与维修》电子教案项目名称汽车电气系统的基本构造及基础元件的认知授课时间任务内容汽车电气系统及电器基础元件的认知授课班级授课方式项目教学、任务驱动教学时数1教学目标了解本课程介绍的内容、初步了解汽车电子电器。教学重点教学难点知识重点：汽车电子电器基础知识难点：汽车电路个系统授课情况纪实授课地点实训室教学过程与内容一、教学程序设计1.组织教学2.导入新课汽车电子电器在汽车中的地位发动机汽车是由底盘四部分组成的。车身电子电器汽车电子电器性能的好坏直接影响汽车的动力性、经济性、安全性、可靠性、舒适性及污染等方面的性能。汽车电器设备与维修是一门专业课，其主要任务是阐明汽车各种电子电器的构造、原理、性质、使用、维护、检修等诸方面的内容。3.新授课课程的学习重点:(1)掌握汽车电子电器各部件名称、功用、结构及工作原理。(2)掌握各电器系统常见故障及简单的处理方法。(3)掌握有关汽车电器系统的一些专业术语。(4)能读懂常见几种车型的电路图。(5)了解汽车电器、电子新技术的应用。学习方法:（1）讲练结合，课上课下多下点功夫。第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页教学过程与内容（2）注重电子电器和电路方面的学习。（3）充分利用资源上网或图书管等学习。（4）师生多交流。汽车电气系统的共同特点:（1）单线制：电源到用电设备只有一根导线，用汽车的金属机体作为公共（导线）回路，这种电路连接方式称为单线制。（2）负极搭铁：蓄电池负极接公共（导线），用电器负极也接公共（导线）。（3）两个电源：蓄电池、发电机。（4）低压直流供电：目前有12V、24V两种电源。汽车电器系统的组成:（1）汽车电源（2）用电设备（3）配电装置汽车电源:（1）蓄电池：是汽车的辅助电源（2）发电机：是汽车的主要电源蓄电池和发电机组成汽车电源系统用电设备:起动系统：功用是启动发动机。点火系统：功用是产生电火花，点燃混合气。照明与信号系统:为汽车提供各种用途的照明、信号等。汽车信息显示系统：包括指示汽车工作状况的各种仪表、报警灯信息显示装置等。辅助电器系统：空调、刮水器、收音机、电动座椅、电动门窗、防盗系统、汽车安全系统等。配电装置:继电器、保险装置、插接器。电路开关导线线束等4.理论知识的复习巩固思考：汽车主要包括哪些电器设备5.总结、布置作业汽车电气系统主要包括？二、教学内容要点（写内容要点，教学重、难点，练习设计）知识重点：汽车电子电器基础知识难点：汽车电路个系统三、作业及要求认真努力完成所布置作业，不准抄袭，保质保量及时上交作业。第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页课后小结项目名称汽车电气系统基本构造及基础元件认知授课时间任务内容汽车电气系统的组成授课班级授课方式项目教学、任务驱动教学时数1教学目标了解汽车电器基础元件、汽车电路常用符号及汽车电路绘制基本原则教学重点教学难点知识重点：汽车电气系统的组成知识难点：汽车电路个系统授课情况纪实授课地点教学过程与内容一、教学程序设计1.组织教学2.导入新课复习上节课内容：汽车电子电器在汽车中的地位？汽车是由哪四部分组成的？汽车电子电器性能的好坏直接影响汽车的动力性、经济性、安全性、可靠性、舒适性及污染等方面的性能。3.新授课第一章汽车电气系统的基本知识汽车电器基础元件导线汽车电气线路中的导线分低压和高压线两种。低压线中又有普通导线、启动导线和打铁电缆之分；高压线则有铜芯线和阻尼线之分。线束汽车上的全车线路，为了整齐、安装方便和保护导线，一般将不同规格的导线用棉纱或用强聚氯乙烯带缠绕包扎成束，根据装车需要，汽车电气系统制成不同数量的线束。熔断器熔断器又称保险管，在电路中起保护作用。第4页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共37页连接器连接器是通常所说的连接插头和插座，用于线束与线束或导线与导线间的互相连接。开关点火开关组合开...
