大工16秋《土木工程实验(二)》离线作业及学习要求及答案VIP免费

大工16秋《土木工程实验(二)》离线作业及学习要求及答案_第1页
1/8
大工16秋《土木工程实验(二)》离线作业及学习要求及答案_第2页
2/8
大工16秋《土木工程实验(二)》离线作业及学习要求及答案_第3页
3/8

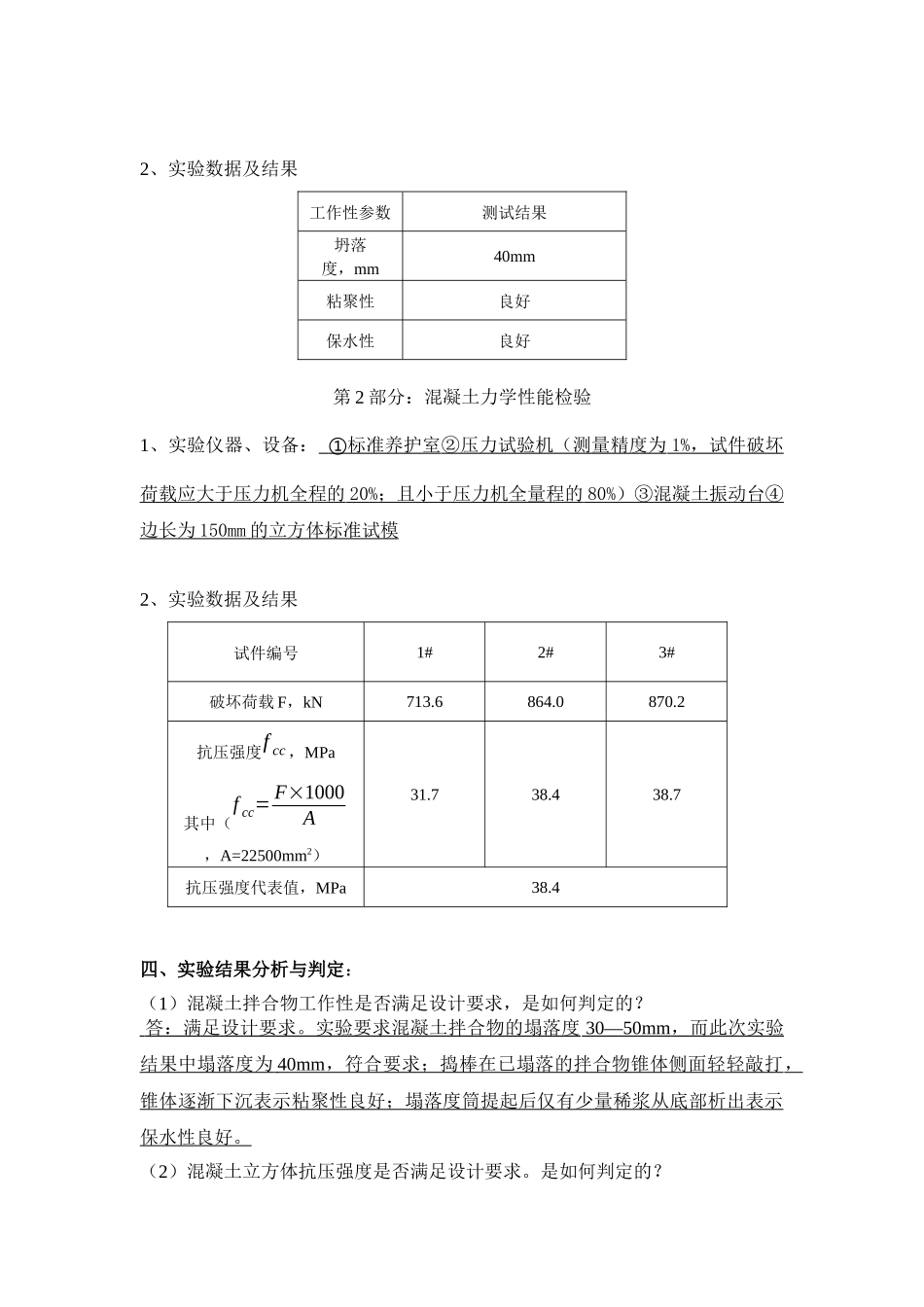

姓名:院校学号:学习中心:层次:(高起专或专升本)专业:实验一:混凝土实验一、实验目的:1、熟悉混凝土的技术性质和成型养护方法;2、测定和评价混凝土拌和物的工作性(和易性)3、通过测定混凝土立方体抗压强度,熟悉有关强度的评定方法。二、配合比信息:1.基本设计指标(1)设计强度等级C30(2)设计砼坍落度30-50mm2.原材料(1)水泥:种类复合硅酸盐水泥强度等级PC32.5(2)砂子:种类河砂细度模数2.6(3)石子:种类碎石粒级连续级配(4)水:洁净的淡水或蒸馏水3.配合比:(kg/m3)材料水泥砂碎石水水灰比砂率1m3用量(kg)47560011252000.4235%称量精度±0.5%±1%±1%±0.5%----15L用量(kg)7.1259.016.87530.4235%三、实验内容:第1部分:混凝土拌合物工作性的测定和评价1、实验仪器、设备:①捣棒(直径16mm、长600mm、端部呈半球形的捣棒);量筒;稠度测定仪:塌落度筒;④拌铲;⑤拌合板;⑥电子称:量称50kg,感量50g;⑦金属底板等用具。2、实验数据及结果工作性参数测试结果坍落度,mm40mm粘聚性良好保水性良好第2部分:混凝土力学性能检验1、实验仪器、设备:①标准养护室②压力试验机(测量精度为1%,试件破坏荷载应大于压力机全程的20%;且小于压力机全量程的80%)③混凝土振动台④边长为150mm的立方体标准试模2、实验数据及结果试件编号1#2#3#破坏荷载F,kN713.6864.0870.2抗压强度fcc,MPa其中(fcc=F×1000A,A=22500mm2)31.738.438.7抗压强度代表值,MPa38.4四、实验结果分析与判定:(1)混凝土拌合物工作性是否满足设计要求,是如何判定的?答:满足设计要求。实验要求混凝土拌合物的塌落度30—50mm,而此次实验结果中塌落度为40mm,符合要求;捣棒在已塌落的拌合物锥体侧面轻轻敲打,锥体逐渐下沉表示粘聚性良好;塌落度筒提起后仅有少量稀浆从底部析出表示保水性良好。(2)混凝土立方体抗压强度是否满足设计要求。是如何判定的?答:满足设计要求。该组试件的抗压强度分别为31.7MPa、38.4MPa、38.7MPa,因31.7与38.4的差值大于38.4的15%,因此把最大值最小值一并舍除,取38.4MPa作为该组试件的抗压强度值,38.4MPa大于38.2MPa,因此所测混凝土强度满足设计要求。实验二:钢筋混凝土简支梁实验一、实验目的:1.分析梁的破坏特征,根据梁的裂纹开展判断梁的破坏形态。2.观察裂纹开展,记录梁受力和变形过程,画出荷载挠度曲线。3.根据每级荷载下应变片的应变值分析应变沿截面高度是否成线性。4.测定梁开裂荷载和破坏荷载,并与理论计算值进行比较。二、实验基本信息:1.基本设计指标(1)简支梁的截面尺寸150mm×200mm(2)简支梁的截面配筋(正截面)2φ8、2HRB335142.材料(1)混凝土强度等级C30(2)钢筋强度等级HRB335三、实验内容:第1部分:实验中每级荷载下记录的数据荷载百分表读数挠度/mm左支座(f1/mm)右支座(f2/mm)跨中(f3/mm)00kN0.964.995.140110kN0.904.915.482.58220kN0.864.835.850.43330kN0.824.756.260.47440Kn0.784.686.660.46550kN0.744.617.110.51660kN0.704.567.520.46770kN0.674.528.030.54880kN0.634.488.500.52990kN0.604.439.060.6010100kN0.574.399.650.63起裂荷载(kN)40KN破坏荷载(kN)138.3KN注:起裂荷载为裂缝开始出现裂缝时所加荷载的数值。第2部分:每级荷载作用下的应变值荷载应变值测点4读数测点5读数测点6读数测点7读数110kN56505888220kN99100109174330kN258376300310440kN445760497448550kN5611095652570660kN6961425832701770kN84317601022842880kN95220211156957990kN106823061306104610100kN1107259314571170四、实验结果分析与判定:(1)根据试验梁材料的实测强度及几何尺寸,计算得到该梁正截面能承受最大荷载为90.2kN,与实验实测值相比相差多少?答:最大荷载C30混凝土,fc=14.3N/mm²,α1=1,HRB335钢筋,fc=300N/mm2环境取为一类,保护层厚度取为20mm界限的相对受压区为δ=0.55,取αs=45mm,ho=200-45=155mm,M=1.0x14.3x150x155x0.55x(1-0.5x0.55)=132.574KN.m与实验相比较132.6-90.2=42.4KN.m,即与实验实测值相比相差42.4KN.m实验三:静定桁架实验一、实验目的:1.掌握杆件应力——应...
