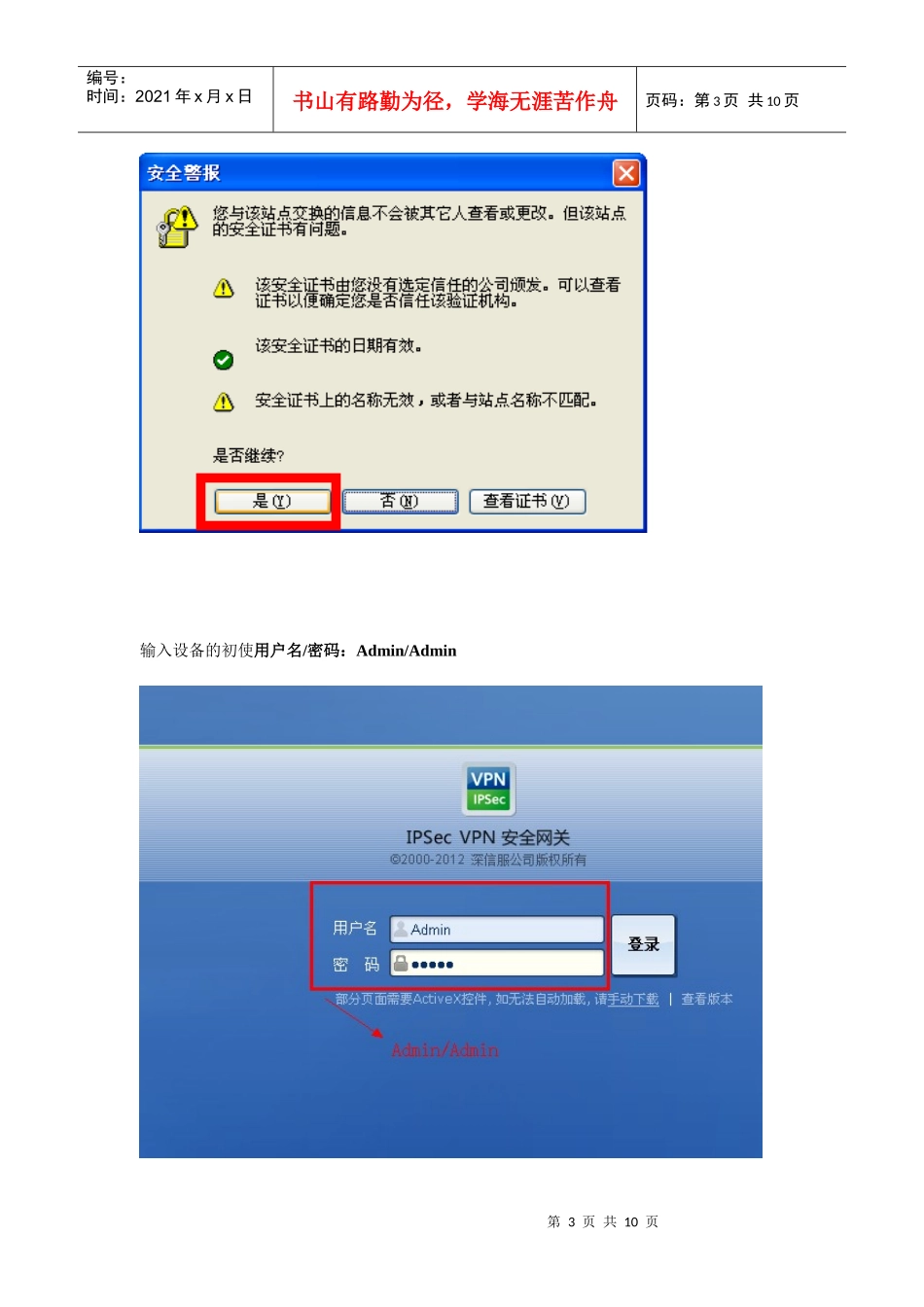

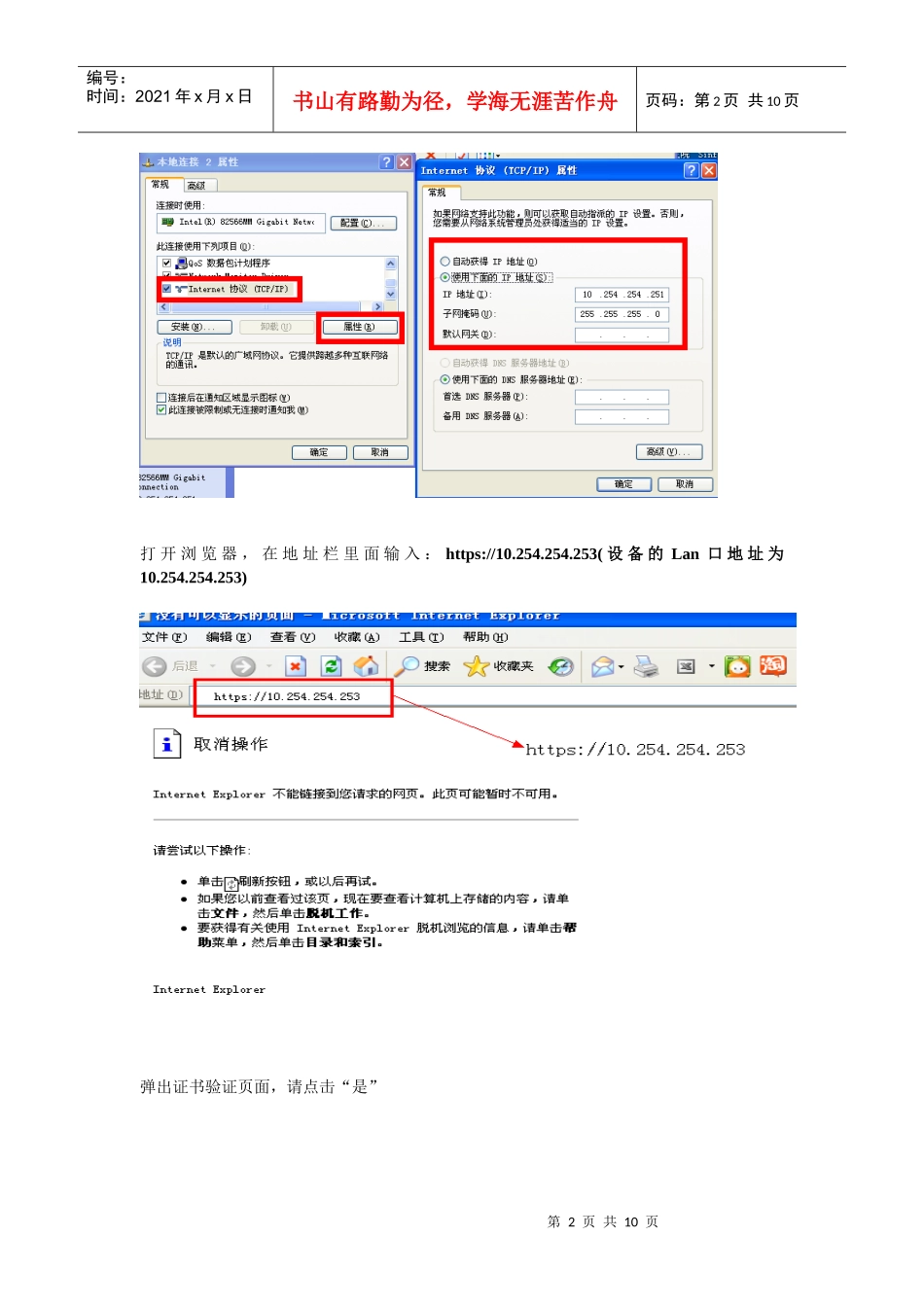

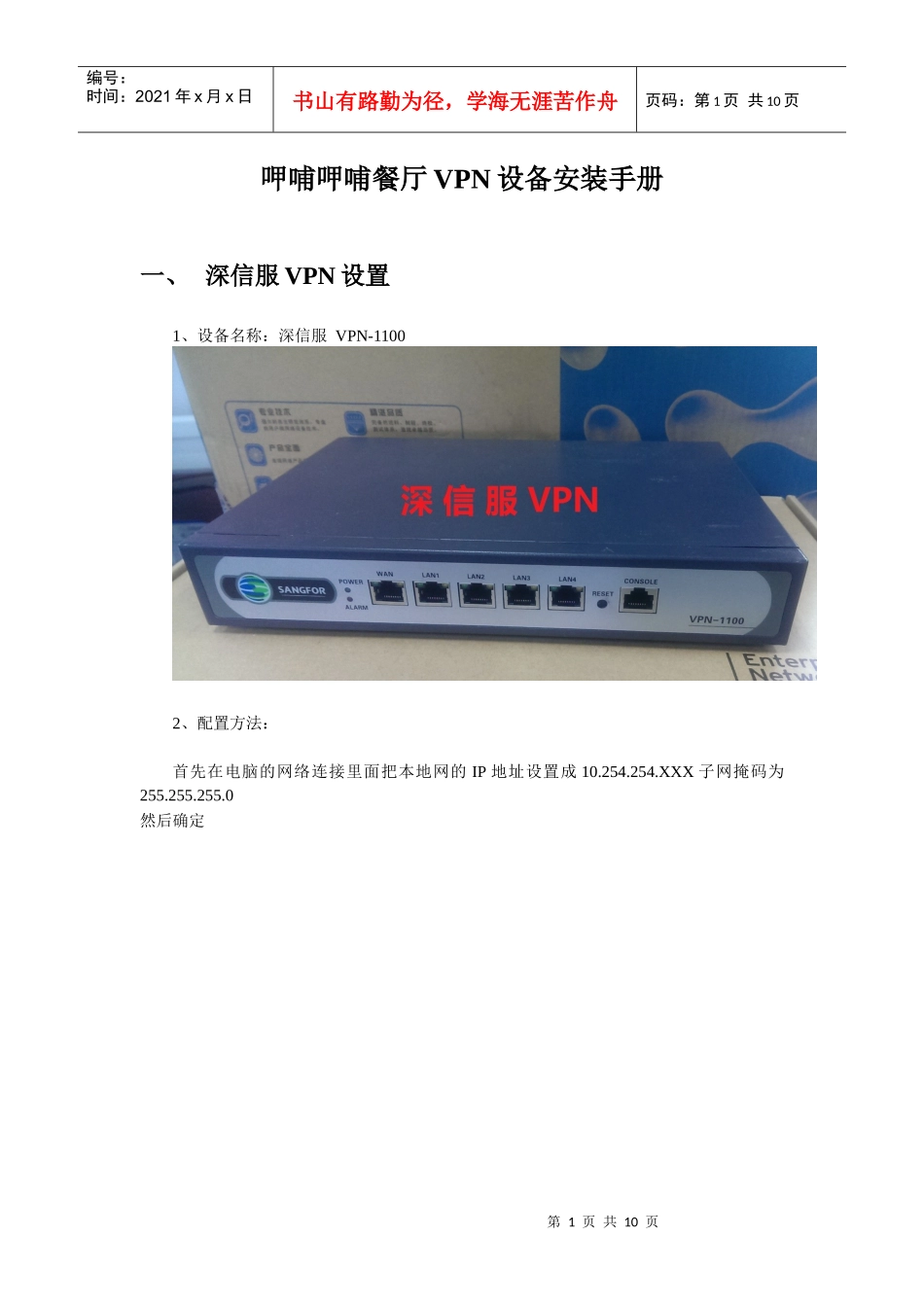

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页呷哺呷哺餐厅VPN设备安装手册一、深信服VPN设置1、设备名称：深信服VPN-11002、配置方法：首先在电脑的网络连接里面把本地网的IP地址设置成10.254.254.XXX子网掩码为255.255.255.0然后确定第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页打开浏览器，在地址栏里面输入：https://10.254.254.253(设备的Lan口地址为10.254.254.253)弹出证书验证页面，请点击“是”第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页输入设备的初使用户名/密码：Admin/Admin第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页在进入设备后选择“系统设置”菜单下的“网络接口配置”后直接配置Wan口信息。可以从线路类型中选择WAN口的线路类型如果是固定IP，DNS为必填选项注：如选择ADSL上网方式一定要勾选自动拨号这个选项在配置完成Wan口信息后，就可以配置本设备加入集中管理，并从集中管理开始下载本网点相应的参数选择“是”接入中心端帐户设置：用户名为门店编号密码为：xb.ADministrat0r共享密钥为“空”中心端地址为：（主）180.184.98.139:5000第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页（备）116.218.128.235:5000配置完成后设备会加入集中管理，大约10分钟左右便下载配置完成。（注：此方法必须要先在集中管理平台上面配置好，才可以下发）3）无线AP配置连接无线AP的LAN口，在PC端通过连接HTTP:\\192.168.1.1进入设备无线设置=>基本设置：设置SIDD名称为unicom并关闭广播功能第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页进入无线安全设置：选择WPA-PSK/wpa2-psk，密码设置：xb.ADministrat0r二、硬件设备安装1、网络硬件设备安装准备a)餐厅线路连接规则深信服VPN的WAN口接入外部网络（LAN或者ADSL）深信服VPN的LAN1口接入与交换机的跳线深信服VPN的LAN2口接入与无线AP的跳线交换机接入设备：PC机、POS机、考勤钟、录像机等设备（部分餐厅需要接入网络打印机）b)餐厅3G路由设置第7页共10页第6页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共10页建议统一3G路由器IP地址规则为：192.168.XXX.XXX例如：813055深信服VPN网关地址为：10.13.55.1深信服VPN的WAN口地址为：192.168.13.553G路由地址为：192.168.13.12、餐厅所有IT设备在新VPN下的设置a)新IP设置规则：全国餐厅IP地址规划：IP地址10XXXXXX0/254地址码范围101-2541-2541-254地址码说明私有地址地区编码餐厅编码网段编码适用范围：深信服VPN安装餐厅比如：新桥京客隆（811206）区域餐厅编号VPN的IP地址：10.11.206.1IP地址分配示例：地区餐厅编码餐厅名称餐厅IP地址子网掩码北京地区811001甘家口10.11.1.0255.255.255.0上海地区813001上海黄埔迪美10.13.1.0255.255.255.0天津地区812001天津金元宝10.12.1.0255.255.255.0IP地址说明：1.此规划支持254个地区，每个区域254家餐厅，每餐厅支持254个设备2.IP地址第二位：地区编码，对应6位餐厅编码8XXXXX中的第2、3位3.IP地址第三位：餐厅编码，对应6位餐厅编码8XXXXX中的第4、5、6位4.IP地址第四位：餐厅内网络设备IP（详见下表）餐厅内网络设备IP分配表：第8页共10页第7页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共10页餐厅网段地址:10.X.XXX.0设备类型设备编号设备名称设备IP说明VPN路由器VPN8XXXXXVPN10.XXX.XXX.1DHCP10.XXX.XXX.2-98个接入设备地址PC机DPC8XXXXX01PC-餐厅编号10.XXX.XXX.201第2台以后的PC设备依次类推POS机POS8XXXXX01POS餐厅编号0110.XXX.XXX.211第2台以后的POS设备依次类推POS8XXXXX02POS餐厅编号0210.XXX.XXX.212POS打印机（网络）PRT8XXXXX01PRT0110.XXX.XXX.101第2台以后的POS打印机依次类推PRT8XXXXX02PRT0210.XXX.XXX.102考勤机ATT8XXXXX01AT...
