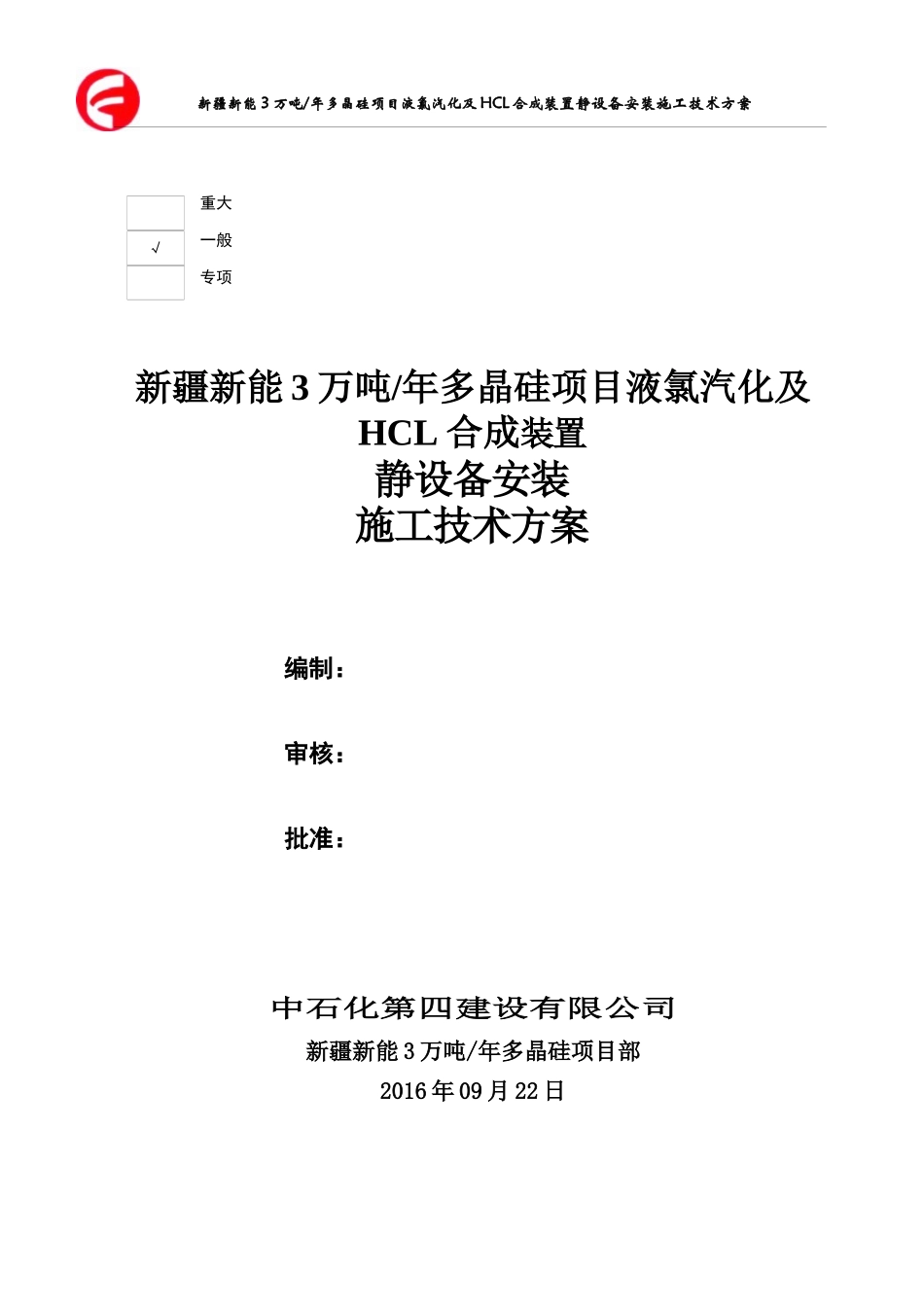

新疆新能3万吨/年多晶硅项目液氯汽化及HCL合成装置静设备安装施工技术方案重大一般专项新疆新能3万吨/年多晶硅项目液氯汽化及HCL合成装置静设备安装施工技术方案编制：审核：批准：中石化第四建设有限公司新疆新能3万吨/年多晶硅项目部2016年09月22日√新疆新能3万吨/年多晶硅项目液氯汽化及HCL合成装置静设备安装施工技术方案目录1工程说明.........................................................................12编制依据.........................................................................13施工程序.........................................................................14施工工艺.........................................................................45主要资源使用计划................................................................226质量保证措施...................................................................237HSE管理措施....................................................................278文明施工管理....................................................................299JHA（工作危险源分析）..........................................................30新疆新能3万吨/年多晶硅项目液氯汽化及HCL合成装置静设备安装施工技术方案1工程说明1.1新疆新能3万吨/年多晶硅项目液氯汽化及HCL合成装置由新疆东方希望新能源有限公司组建，位新疆吉木萨尔县五彩湾工业园内，中石化第四建设有限公司为施工承包单位。静设备共计36台（以到图为准）。1.2本装置设备安装的区域狭窄，设备数量大，且本工序与其它施工工序（如土建﹑钢结构﹑工艺管道等）衔接紧凑，交叉作业多，给安装工作带来困难。为确保本工程安全、优质的完成，特编制此方案。1.3主装置静设备明细表见（附表1-1）2编制依据2.1华陆工程科技有限责任公司设计的液氯汽化及氯化氢合成装置设备平面布置图2.2相关施工及验收规范2.2.1《石油化工设备混凝土基础工程施工及验收规范》SH3510-20112.2.2《石油化工静设备安装工程施工质量验收规范》GB50461-20082.2.3《石油化工静设备安装工程施工技术规程》SH/T3542-20072.2.4《固定式压力容器安全技术监察规程》TSGR0004-20092.2.5《石油化工建设工程施工安全技术规范》GB50484-20083施工程序3.1设备施工工序0新疆新能3万吨/年多晶硅项目液氯汽化及HCL合成装置静设备安装施工技术方案4施工工艺4.1施工准备4.1.1准备计量检定合格、并且在有效期内的测量器具、施工用工机具及车辆等。4.1.2技术准备4.1.2.1根据现场实际情况编制切实可行的施工技术方案。4.1.2.2静设备技术人员及相关管理部门对作业人员进行施工前详细的安全技术交底。4.1.2.3施工技术人员对照施工图纸熟悉施工现场，提前发现存在问题，进行图纸会审。4.1.2.4压力容器安装前向当地特种设备安全监督管理部门办理告知。4.1.3人员准备4.1.3.1现场的施工人员必须经过入厂培训并经考试合格后方能进行作业。4.1.3.2特殊工种必须持有国家颁发的资质证书，电焊工不仅要持有资质证书并经现场考试合格后方能进入现场进行焊接作业。4.2到货验收4.2.1随机资料检查设备随机资料必须齐全，主要随机资料包括供货清单、产品合格证、质量证明书、压力容器产品安全性能监督检验证书等。4.2.2设备实物检查a）设备外表面应有明显的中心线标记。b）设备表面无超标变形、无机械损伤及锈蚀等缺陷。c）设备表面的油漆完整、无脱落现象。d）检查设备开孔接管的数量、方位与设计图样是否一致，管口封闭是否完好。e）设备上的工装卡具拆除，疤痕打磨干净。1验收合格固定端垫铁摆放基础交接验收施工准备吊装就位找正找平到货验收核对方位二次灌浆交工验收新疆新能3万吨/年多晶硅项目液氯汽化及HCL合成装置静设备安装施工技术方案f）设备支座底面平整、无翘曲，螺栓孔的数量、几何尺寸与设计图纸一致。g）与设备本体相焊接的预焊件是否齐全，特别是整体热处理设备更要仔细检查是否有漏焊的预焊件。h）对氮封设备，检查设备内的氮气是否有正压（不小于0.02Mpa），在安装前严禁打开密...
