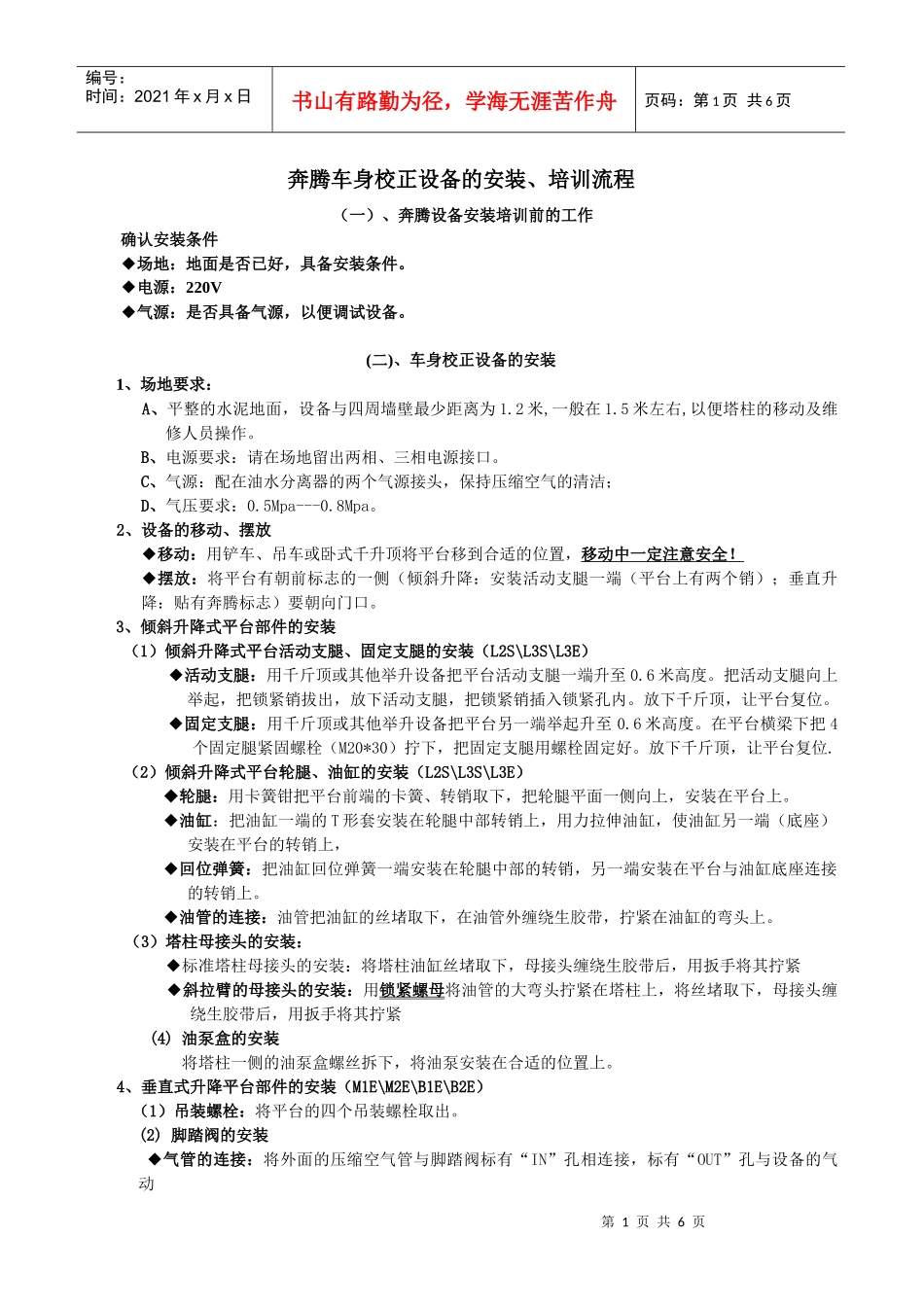

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页奔腾车身校正设备的安装、培训流程（一）、奔腾设备安装培训前的工作确认安装条件◆场地：地面是否已好，具备安装条件。◆电源：220V◆气源：是否具备气源，以便调试设备。(二)、车身校正设备的安装1、场地要求：A、平整的水泥地面，设备与四周墙壁最少距离为1.2米,一般在1.5米左右,以便塔柱的移动及维修人员操作。B、电源要求：请在场地留出两相、三相电源接口。C、气源：配在油水分离器的两个气源接头，保持压缩空气的清洁；D、气压要求：0.5Mpa---0.8Mpa。2、设备的移动、摆放◆移动：用铲车、吊车或卧式千升顶将平台移到合适的位置，移动中一定注意安全！◆摆放：将平台有朝前标志的一侧（倾斜升降：安装活动支腿一端（平台上有两个销）；垂直升降：贴有奔腾标志）要朝向门口。3、倾斜升降式平台部件的安装（1）倾斜升降式平台活动支腿、固定支腿的安装（L2S\L3S\L3E）◆活动支腿：用千斤顶或其他举升设备把平台活动支腿一端升至0.6米高度。把活动支腿向上举起，把锁紧销拔出，放下活动支腿，把锁紧销插入锁紧孔内。放下千斤顶，让平台复位。◆固定支腿：用千斤顶或其他举升设备把平台另一端举起升至0.6米高度。在平台横梁下把4个固定腿紧固螺栓（M20*30）拧下，把固定支腿用螺栓固定好。放下千斤顶，让平台复位.（2）倾斜升降式平台轮腿、油缸的安装（L2S\L3S\L3E）◆轮腿：用卡簧钳把平台前端的卡簧、转销取下，把轮腿平面一侧向上，安装在平台上。◆油缸：把油缸一端的T形套安装在轮腿中部转销上，用力拉伸油缸，使油缸另一端（底座）安装在平台的转销上，◆回位弹簧：把油缸回位弹簧一端安装在轮腿中部的转销，另一端安装在平台与油缸底座连接的转销上。◆油管的连接：油管把油缸的丝堵取下，在油管外缠绕生胶带，拧紧在油缸的弯头上。（3）塔柱母接头的安装：◆标准塔柱母接头的安装：将塔柱油缸丝堵取下，母接头缠绕生胶带后，用扳手将其拧紧◆斜拉臂的母接头的安装：用锁紧螺母将油管的大弯头拧紧在塔柱上，将丝堵取下，母接头缠绕生胶带后，用扳手将其拧紧(4)油泵盒的安装将塔柱一侧的油泵盒螺丝拆下，将油泵安装在合适的位置上。4、垂直式升降平台部件的安装（M1E\M2E\B1E\B2E）（1）吊装螺栓：将平台的四个吊装螺栓取出。(2)脚踏阀的安装◆气管的连接：将外面的压缩空气管与脚踏阀标有“IN”孔相连接，标有“OUT”孔与设备的气动第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页阀处的气管相连接。（3）集中控制电动泵◆油管的连接：将升降平台的油管(标有A)与平台底座的A连接；将升降塔柱的油管（标有B）与平台底座的B连接。◆液压油的加注：选用优质耐磨的液压油（如长城冬天46#，夏天32#，Mobil-30，BP-32，Shell-32，Esso-32，Caltex-32）注入电动泵的油箱中，使油面位于油标的上、下限位之间（油箱容积为18升，一般加注12升左右即可）5、塔柱链条的安装将链条无钩一端从导向环滑轮下向上穿过，然后穿过顶杆，由塔柱顶杆链条锁紧机构锁住。6、挂板的安装及工具、量具的摆放◆用M12*40、M12*25的螺栓，通过三角连接板将挂板与挂板小车，固定在一起。◆把挂钩安装在工具板两侧。把钣金工具,附件和量具摆放好7、斜拉臂的安装：◆将斜拉臂的伸缩套安装在斜拉臂上。◆将斜拉臂安装在塔柱的顶杆上。8、车轮支架的安装将车轮支架活动端的螺栓，安装在固定端底面的相应孔上。9、塔柱护罩的安装将塔柱护罩安装在合适的位置上。10、将随设备附带的“电话号码标牌”安装在设备的墙上11、电动拖车器的安装、组成：电动拖车器有牵引器、遥控器、开关电源、配套板、手动曲柄等五部分组成。、电动拖车器是双向动力的，最大承载4.2吨。、电源：220V交流电通过开关电源变压成12V直流或用12V蓄电池。、线路连接：1212G1G1NL第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页、配套板与牵引器连接配套板与牵引器底部通过螺栓相连接、电动拖与平台的固定用主夹具的固定螺栓、螺母，通过配套板将电动汽车...
