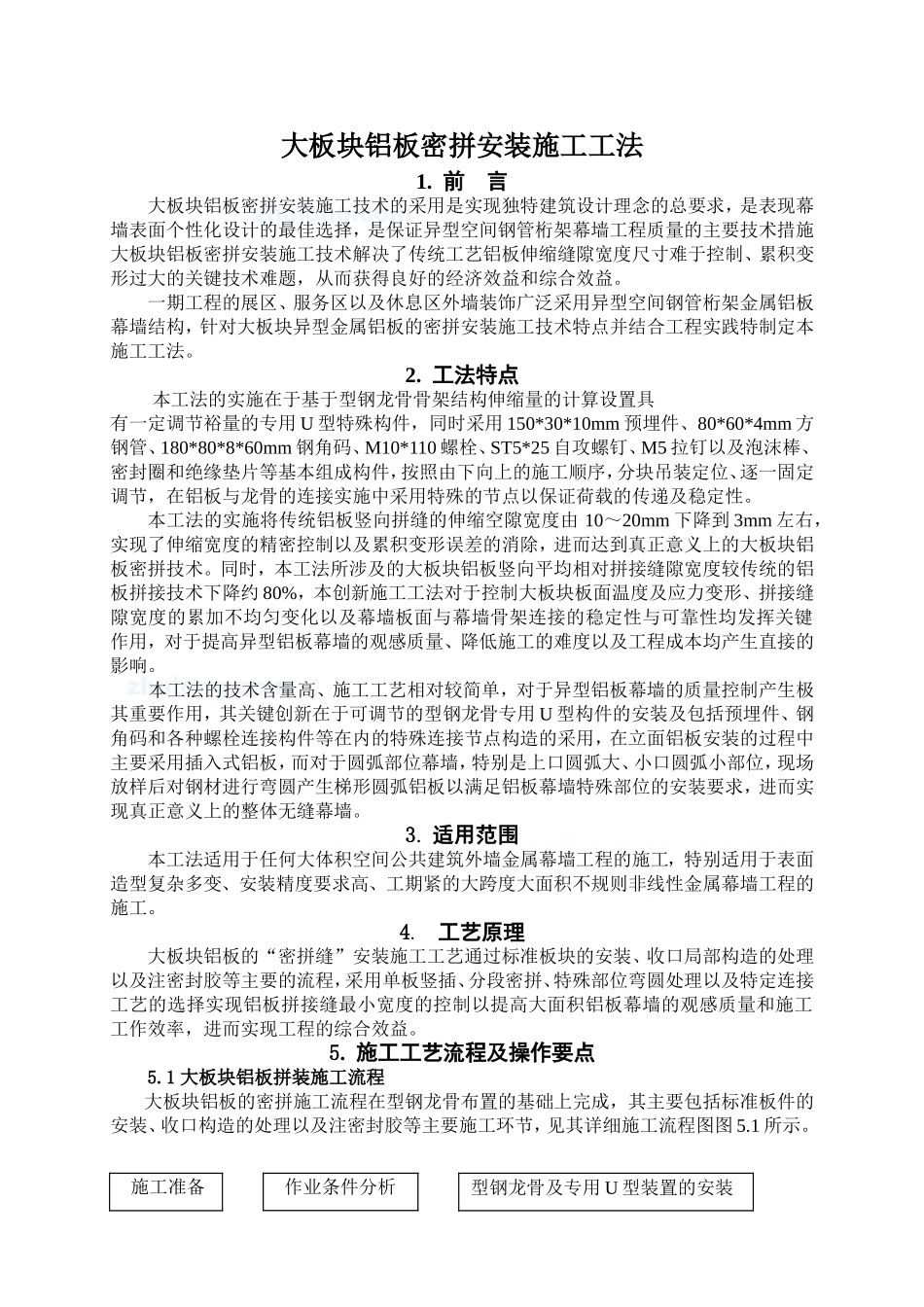

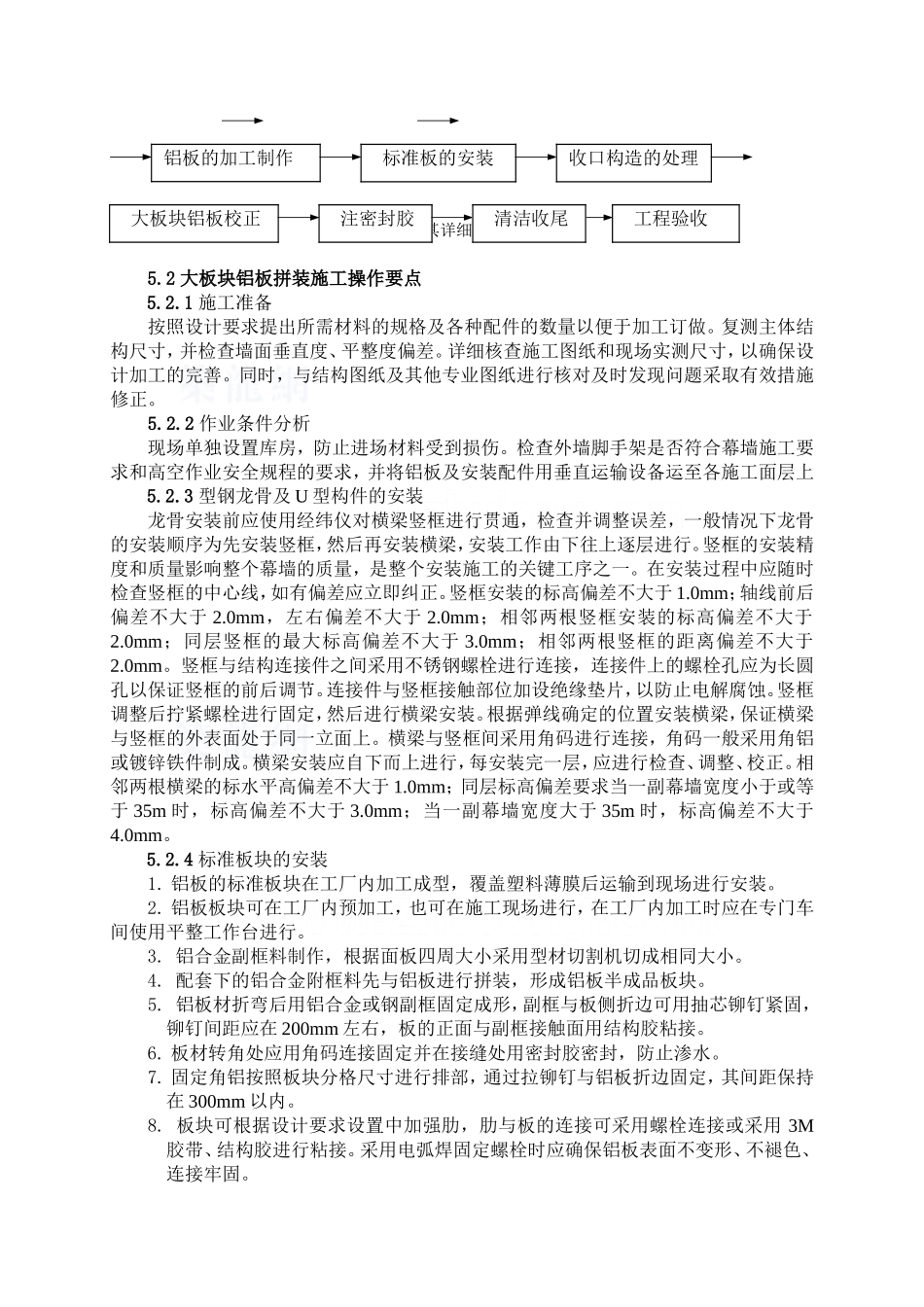

大板块铝板密拼安装施工工法1.前言大板块铝板密拼安装施工技术的采用是实现独特建筑设计理念的总要求，是表现幕墙表面个性化设计的最佳选择，是保证异型空间钢管桁架幕墙工程质量的主要技术措施大板块铝板密拼安装施工技术解决了传统工艺铝板伸缩缝隙宽度尺寸难于控制、累积变形过大的关键技术难题，从而获得良好的经济效益和综合效益。一期工程的展区、服务区以及休息区外墙装饰广泛采用异型空间钢管桁架金属铝板幕墙结构，针对大板块异型金属铝板的密拼安装施工技术特点并结合工程实践特制定本施工工法。2.工法特点本工法的实施在于基于型钢龙骨骨架结构伸缩量的计算设置具有一定调节裕量的专用U型特殊构件，同时采用150*30*10mm预埋件、80*60*4mm方钢管、180*80*8*60mm钢角码、M10*110螺栓、ST5*25自攻螺钉、M5拉钉以及泡沫棒、密封圈和绝缘垫片等基本组成构件，按照由下向上的施工顺序，分块吊装定位、逐一固定调节，在铝板与龙骨的连接实施中采用特殊的节点以保证荷载的传递及稳定性。本工法的实施将传统铝板竖向拼缝的伸缩空隙宽度由10～20mm下降到3mm左右，实现了伸缩宽度的精密控制以及累积变形误差的消除，进而达到真正意义上的大板块铝板密拼技术。同时，本工法所涉及的大板块铝板竖向平均相对拼接缝隙宽度较传统的铝板拼接技术下降约80%，本创新施工工法对于控制大板块板面温度及应力变形、拼接缝隙宽度的累加不均匀变化以及幕墙板面与幕墙骨架连接的稳定性与可靠性均发挥关键作用，对于提高异型铝板幕墙的观感质量、降低施工的难度以及工程成本均产生直接的影响。本工法的技术含量高、施工工艺相对较简单，对于异型铝板幕墙的质量控制产生极其重要作用，其关键创新在于可调节的型钢龙骨专用U型构件的安装及包括预埋件、钢角码和各种螺栓连接构件等在内的特殊连接节点构造的采用，在立面铝板安装的过程中主要采用插入式铝板，而对于圆弧部位幕墙，特别是上口圆弧大、小口圆弧小部位，现场放样后对钢材进行弯圆产生梯形圆弧铝板以满足铝板幕墙特殊部位的安装要求，进而实现真正意义上的整体无缝幕墙。3.适用范围本工法适用于任何大体积空间公共建筑外墙金属幕墙工程的施工，特别适用于表面造型复杂多变、安装精度要求高、工期紧的大跨度大面积不规则非线性金属幕墙工程的施工。4.工艺原理大板块铝板的“密拼缝”安装施工工艺通过标准板块的安装、收口局部构造的处理以及注密封胶等主要的流程，采用单板竖插、分段密拼、特殊部位弯圆处理以及特定连接工艺的选择实现铝板拼接缝最小宽度的控制以提高大面积铝板幕墙的观感质量和施工工作效率，进而实现工程的综合效益。5.施工工艺流程及操作要点5.1大板块铝板拼装施工流程大板块铝板的密拼施工流程在型钢龙骨布置的基础上完成，其主要包括标准板件的安装、收口构造的处理以及注密封胶等主要施工环节，见其详细施工流程图图5.1所示。施工准备作业条件分析型钢龙骨及专用U型装置的安装图5.1其详细施工流程图5.2大板块铝板拼装施工操作要点5.2.1施工准备按照设计要求提出所需材料的规格及各种配件的数量以便于加工订做。复测主体结构尺寸，并检查墙面垂直度、平整度偏差。详细核查施工图纸和现场实测尺寸，以确保设计加工的完善。同时，与结构图纸及其他专业图纸进行核对及时发现问题采取有效措施修正。5.2.2作业条件分析现场单独设置库房，防止进场材料受到损伤。检查外墙脚手架是否符合幕墙施工要求和高空作业安全规程的要求，并将铝板及安装配件用垂直运输设备运至各施工面层上5.2.3型钢龙骨及U型构件的安装龙骨安装前应使用经纬仪对横梁竖框进行贯通，检查并调整误差，一般情况下龙骨的安装顺序为先安装竖框，然后再安装横梁，安装工作由下往上逐层进行。竖框的安装精度和质量影响整个幕墙的质量，是整个安装施工的关键工序之一。在安装过程中应随时检查竖框的中心线，如有偏差应立即纠正。竖框安装的标高偏差不大于1.0mm；轴线前后偏差不大于2.0mm，左右偏差不大于2.0mm；相邻两根竖框安装的标高偏差不大于2.0mm；同层竖框的最大标高偏差不大于3.0mm；相邻两根竖框的距离偏差不大于2.0mm。竖框与结构连接件之间采用不锈钢...
