清淤回填施工组织设计VIP免费

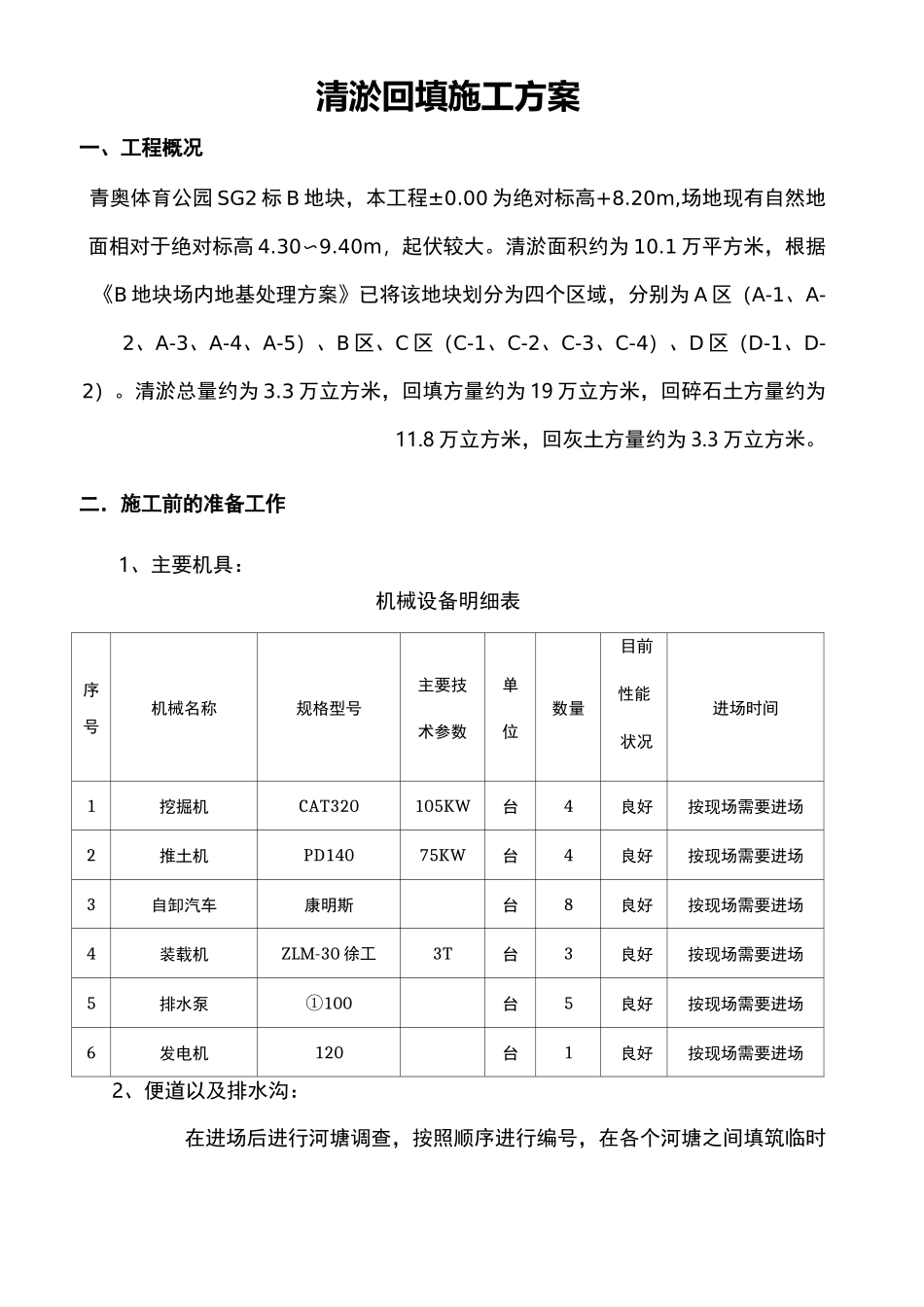

清淤回填施工方案一、工程概况青奥体育公园SG2标B地块，本工程±0.00为绝对标高+8.20m,场地现有自然地面相对于绝对标高4.30〜9.40m，起伏较大。清淤面积约为10.1万平方米，根据《B地块场内地基处理方案》已将该地块划分为四个区域，分别为A区（A-1、A-2、A-3、A-4、A-5）、B区、C区（C-1、C-2、C-3、C-4）、D区（D-1、D-2）。清淤总量约为3.3万立方米，回填方量约为19万立方米，回碎石土方量约为11.8万立方米，回灰土方量约为3.3万立方米。二．施工前的准备工作1、主要机具：机械设备明细表序号机械名称规格型号主要技术参数单位数量目前性能状况进场时间1挖掘机CAT320105KW台4良好按现场需要进场2推土机PD14075KW台4良好按现场需要进场3自卸汽车康明斯台8良好按现场需要进场4装载机ZLM-30徐工3T台3良好按现场需要进场5排水泵100①台5良好按现场需要进场6发电机120台1良好按现场需要进场2、便道以及排水沟：在进场后进行河塘调查，按照顺序进行编号，在各个河塘之间填筑临时便道，以保证换填材料的运输；在红线内侧沿路线走向开挖一条60cm*60cm的排水沟，将清淤地段的积水排出，为清淤及回填施工创造条件。3、测量准备:(1)开工前进行导线点、水准点复测与加密，用地红线放样，根据《B地块场内地基处理方案》确定各区域的清淤范围和深度(详见附图)。(2)了解各区域河塘清淤的长度、宽度、深度及工程量。清淤前应设法探明淤泥厚度，估算淤泥量。对于施工图中未标明的河塘(含暗塘)，应在处理前先探明，上报监理组，由监理组通知项目工程师，会同设计代表现场确认。(3)清淤采用挖掘机清除淤泥，自卸汽车装倒回填材料，推土机推铺。(4)河、塘、沟清淤必须界定土质，应将腐殖质土彻底清除干净。三、施工方案(1)河塘排水根据测量放样设定的位置进行筑坝，防止排水期内河水回流。筑坝完毕后，进行河塘的抽水工作。河塘抽水根据河塘的面积确定排水泵的台数，电源采用发电机发电。当河塘排水结束后，报请监理工程师进行淤泥顶面标高的测量。(2)河塘清淤1、河塘在抽水后按照施工组织顺序对河塘进行清淤。清淤时根据淤泥厚度用挖掘机清除，淤泥厚度根据各区域的地基处理方案说明处理。对较稀的淤泥采用先清出晾晒，再用自卸汽车将其外运；对较浓的淤泥质土采用自卸汽车直接外运。2、清淤时，原则上不得超过地基处理方案规定深度，如果清至设计深度后存在不良土质，必须由现场监理、设计代表会同业主代表通过现场观察及试验作出判别，确属淤泥的再往下清。3、淤泥堆放问题：淤泥流塑性较大，挖出后应及时清运至施工区域以外红线以内进行摊铺晒干，并在外围设置施工围挡，防止污染环境。4、清淤前后的现场影像资料，内业资料应及时整理，完善，上报监理组。（3）河塘回填处理1）A区，为地下室所在区域或建筑物主体结构范围内无地下室区域。将地表影响桩基施工的碎石、石块等杂填土清理干净，将场地整平并采用8~12T压路机分层碾压密实。局部遇坳沟、深塘时，应将坳沟深塘内的塘泥清除干净，用素土或老粘土回填，并采用8〜12T压路机分层碾压密实，压实系数不小于0.92。原场地整平后满足桩基施工要求即可。2）B区，为体育场内场区域。将场地表面杂填土、淤泥等全部清理干净，局部遇坳沟、深塘时，应将坳沟深塘内的塘泥清除干净。对清理后局部低于相对标高-1.20米的场地，回填砂石垫层至-1.20米标高，分层振密、碾压（分层厚度不大于250mm）。整体回填厚度小于1米时，压实系数不小于0.92，超过1米时压实系数不小于0.94。对清理后高于-1.20米的场地，将高出部分挖除，挖除时要保证-1.20米下土层不受扰动。3）C区，为观众主入口广场、道路、停车场、热身场地。该区域按下图处理。一弧阚血謀删雪關土1龊_】址30伽刃:1琰極_-EWP述罐腕51讓±〔AC-20DI酿汕神舲俺网附劇超®歸瀏士（贬51）审“_'^（prf.nflVr,J匕锚臨貓士工格脏心上*一一31『芒ftir二^瞬範瞬石I6:14-3D）一爻血二社忡站"描：囚:⑸-丈于蓊伽扇祖碾甌褰压議瓠901-%缶翩二^癌筮压实”辅垂鞘臓商土工魁_4馆＜逝解石（垂稈）両层萌土压冥—Eg中緘觀配躺I護土逶融坯甘卫7^1.1W）.€融腳錐±1擁—匪廳弭石壯34:803—3Kmr^±C5^3旷旳—犬?等？3如,E瞰...
