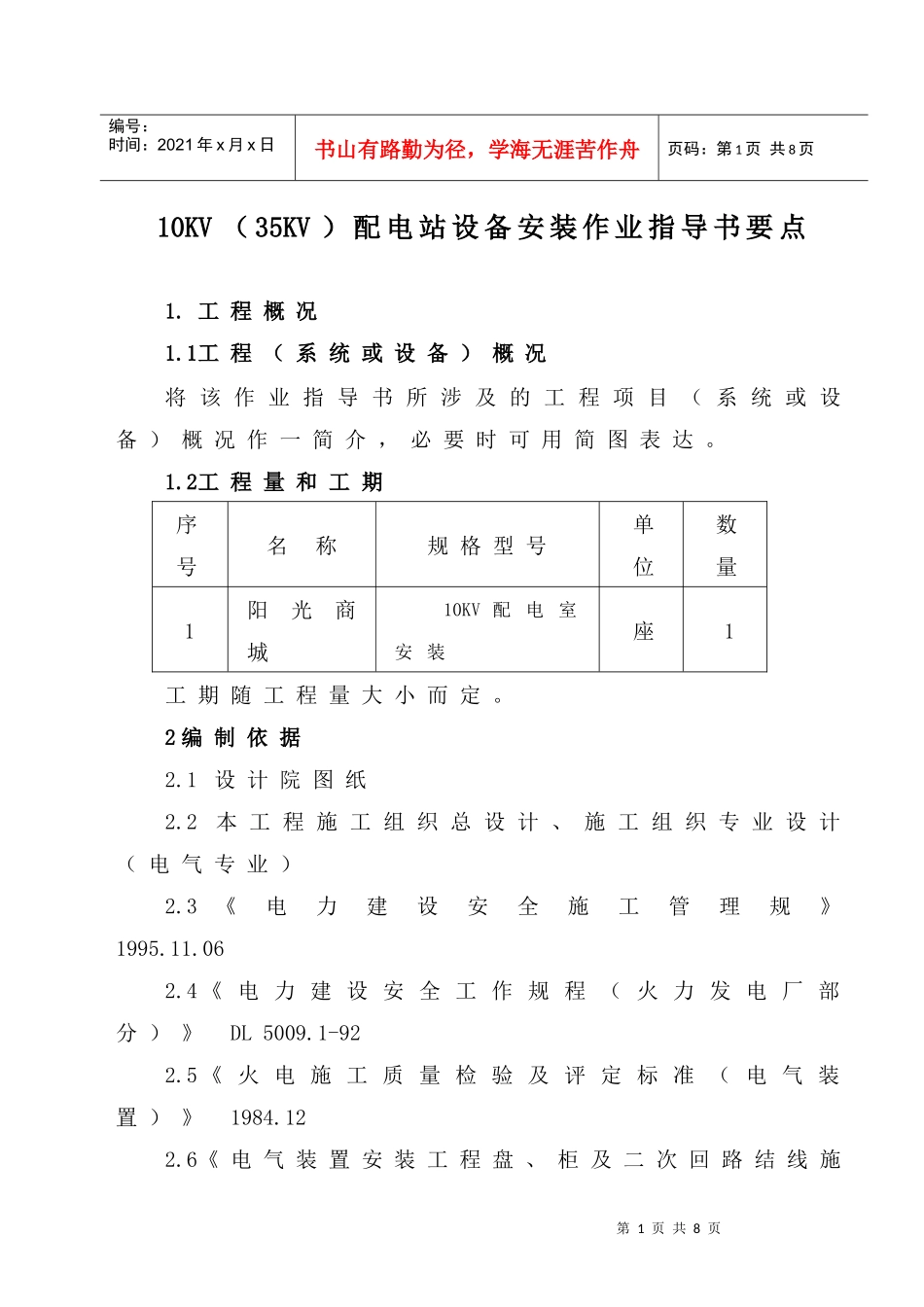

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页10KV（35KV）配电站设备安装作业指导书要点1.工程概况1.1工程（系统或设备）概况将该作业指导书所涉及的工程项目（系统或设备）概况作一简介，必要时可用简图表达。1.2工程量和工期序号名称规格型号单位数量1阳光商城10KV配电室安装座1工期随工程量大小而定。2编制依据2.1设计院图纸2.2本工程施工组织总设计、施工组织专业设计（电气专业）2.3《电力建设安全施工管理规》1995.11.062.4《电力建设安全工作规程（火力发电厂部分）》DL5009.1-922.5《火电施工质量检验及评定标准（电气装置）》1984.122.6《电气装置安装工程盘、柜及二次回路结线施第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页工及验收规范》GB50171-922.7《电气装置安装工程低压电器施工及验收规范》GB50254-962.8《电气装置安装工程高压电器施工及验收规范》GBJ147-902.9《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-902.10《电气装置安装工程母线装置施工及验收规范》GBJ149-902.11《电气装置安装工程电气设备交接试验标准》GBJ50150-912.12厂家设备安装、使用、维护说明书3作业前的条件和准备3.1技术准备3.2作业人员序专业工岗位人资备1电气专一次技术员1电工2电气质量员1资质3电气安监员1上岗4电气一次班组长2电工5电气一次安装工8电工6电气一次辅助工107电气调试调试4试验8起重起重3资质第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页9焊接焊工2焊工上述人员必须经过入厂三级安全教育，起重工、质检员、安监员、调试人员、焊工必须持证上岗，并接受业主及监理人员的检查。3.3作业工机具序号名称规格单位数量规格精度13.4材料和设备3.5安全器具序号名称规格单位数量要求1安全帽个检验合格3.6工序交接3.7其他4作业程序、方法和内容4.1作业程序的步骤流程第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页4.2作业方法5作业过程中控制点的设置和质量通病及预防第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页5.1质量通病及预防根据具体工程的质量总体目标分解该项目的质量分目标，并编写相应的保证措施。质量事故、通病及预防：超高压配电站施工可能发生的事故和隐患有：母线金具装配不合格，母线压接不牢固，设备高压带电部分安全距离不够，PT、CT二次备用端子连接及接地不正确，机械、电气联锁不可靠。5.1.1金具及附件要合格齐全，按要求装配，吊装前要由专人检查，防止漏装、错装。5.1.2母线压接前要作样品压接及拉力试验，压接施工工艺满足要求后方可进行正式压接。5.1.3高压设备的安装方向及母线安装的弧度要提前设计好，防止安全距离不够。5.1.4PT、CT二次备用端子连接及接地要严格按规范及设计施工，带电前要由专人检查防止出现事故。5.1.5机械、电气联锁要在传动时重点检查，确保在各种情况下都符合要求。5.2作业过程中控制点的设置序号控制点设置检验要求控制方式备注1建筑交安验收按验评验收H2设备到货检查设备应无缺陷H3安装后的就地传动验收灵活可靠W4电气试验符合试验规范R5单体验收符合验收规范要求W第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页6带电前整体验收所有安装工作已完，安全距离符合要求，安全措施到位H（R记录确认点、W见证点、H停工待检点、S连续监视监护）5.3质量标准及要求首先要满足设计要求、厂家标准，应满足国家及部颁火电施工检验及评定标准的要求，还应满足合同规定、质量承诺和质量目标的要求。6作业的安全要求和环境条件6.1作业的安全要求施工危险因素和环境因素辨识及控制对策表工程名称：220KV（500KV）配电站设备安装序号危险点和环境因素描述拟采用的风险控制技术措施监督管理措施1一、场地和环境1.与高压带电体距离近采取必要的隔离措施H2.施工现场照明不足安装合格照明灯具并能投入使用R3.照明线随意拉接照明...
