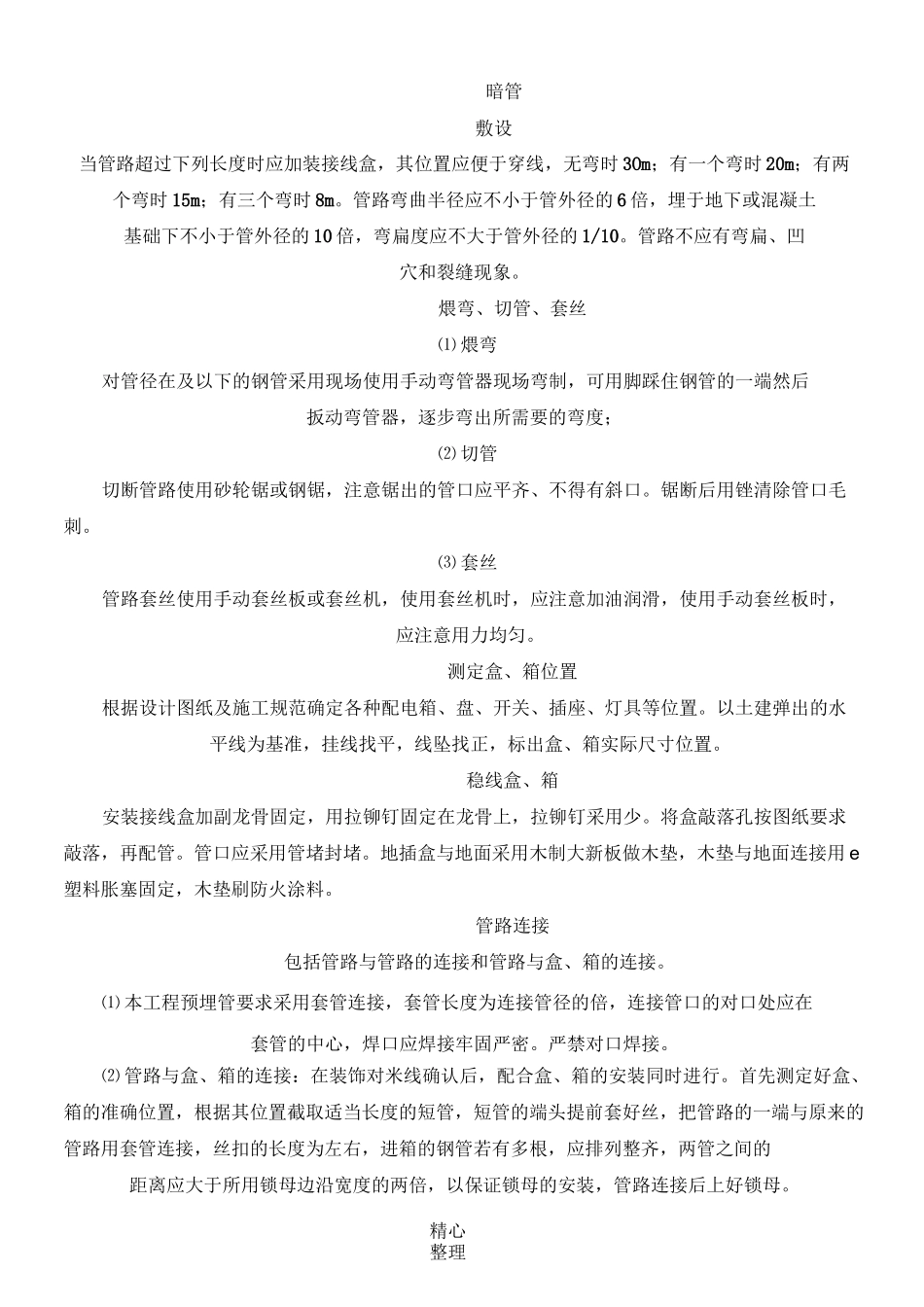

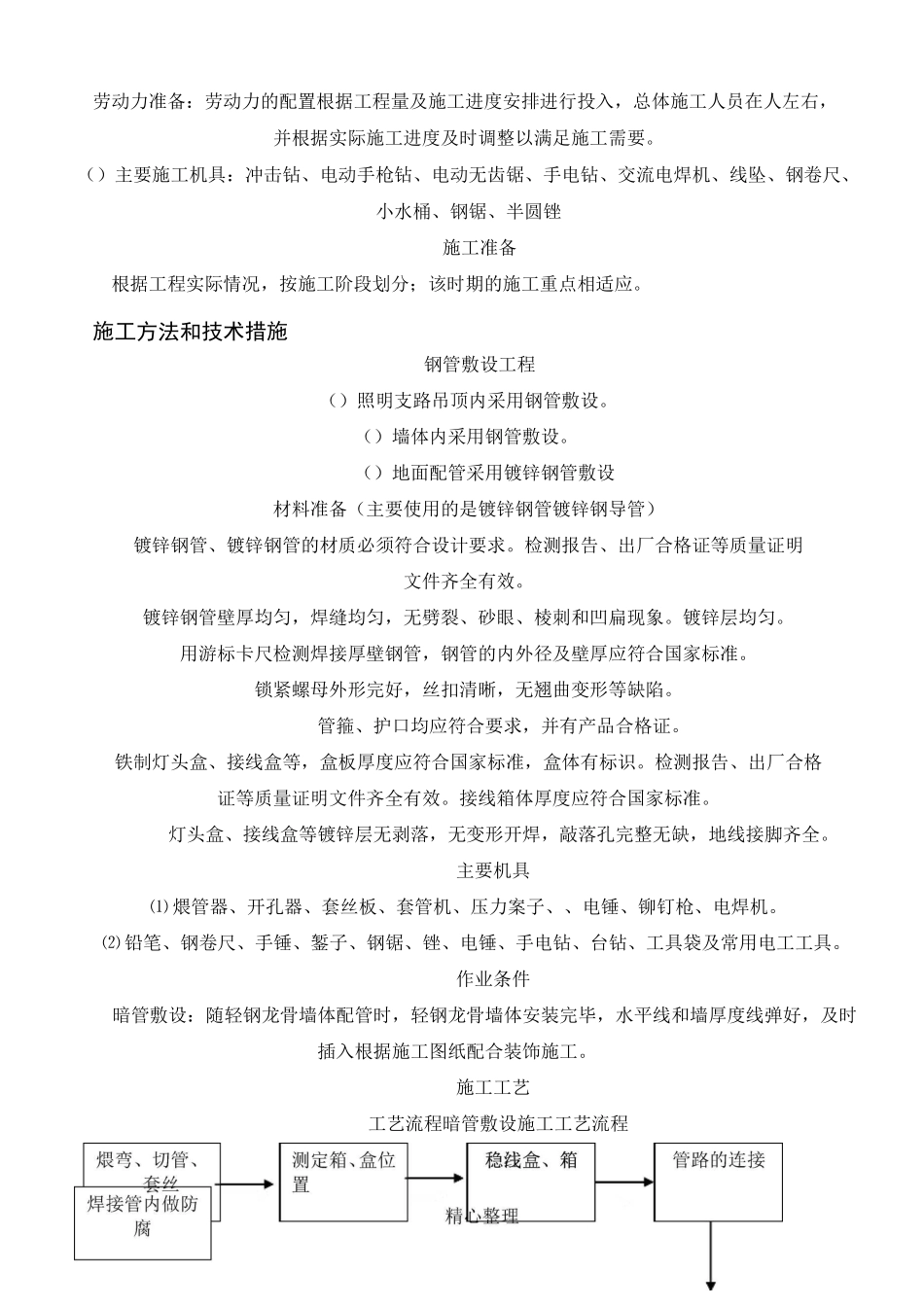

精心整理1.DDDD、图集(见下表)。主要施工规范、规程类别名称编号《建筑电气工程施工质量验收规范》《火灾自动报警系统施工及验收规范》《电气装置安装工程接地装置施工及验收规范》《电气装置安装工程低压电器施工及验收规范》《建筑与建筑群综合布线系统工程验收规范》《套接紧定式钢导管电线管路施工及验收规程》地方《建筑工程资料管理规程》《建筑安装分项工程施工工艺规程》主要图集类别名称编号国家《等电位联结安装》《接地装置安装》——地方《建筑电气通用图集》主要标准类别名称编号国家《建筑工程施工质量验收统标准》我国现行的的安全生产、文明施工、环保及消防等有关规定，以及北京市建筑工程施工现场安全标准管理标准3DDDDD3・1技术准备施工前应对图纸审核，了解各部位的管材、盒子选择，做法和技术要求。隔墙工程配管及吊顶内配管施工应按各道工序进行验收，合格后方可进行下道工序施工。做好书面的技术交底和安全交底，并由班组长进行口头交底。(4)准备好资料用品及检验工具。3.2材料准备各种电气材料已通过验收，满足设计和规范要求，材料进场监理或甲方验收后合格方可使用。劳动力和机具准备劳动力准备：劳动力的配置根据工程量及施工进度安排进行投入，总体施工人员在人左右，并根据实际施工进度及时调整以满足施工需要。（）主要施工机具：冲击钻、电动手枪钻、电动无齿锯、手电钻、交流电焊机、线坠、钢卷尺、小水桶、钢锯、半圆锉施工准备根据工程实际情况，按施工阶段划分；该时期的施工重点相适应。施工方法和技术措施钢管敷设工程（）照明支路吊顶内采用钢管敷设。（）墙体内采用钢管敷设。（）地面配管采用镀锌钢管敷设材料准备（主要使用的是镀锌钢管镀锌钢导管）镀锌钢管、镀锌钢管的材质必须符合设计要求。检测报告、出厂合格证等质量证明文件齐全有效。镀锌钢管壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。镀锌层均匀。用游标卡尺检测焊接厚壁钢管，钢管的内外径及壁厚应符合国家标准。锁紧螺母外形完好，丝扣清晰，无翘曲变形等缺陷。管箍、护口均应符合要求，并有产品合格证。铁制灯头盒、接线盒等，盒板厚度应符合国家标准，盒体有标识。检测报告、出厂合格证等质量证明文件齐全有效。接线箱体厚度应符合国家标准。灯头盒、接线盒等镀锌层无剥落，无变形开焊，敲落孔完整无缺，地线接脚齐全。主要机具⑴煨管器、开孔器、套丝板、套管机、压力案子、、电锤、铆钉枪、电焊机。⑵铅笔、钢卷尺、手锤、錾子、钢锯、锉、电锤、手电钻、台钻、工具袋及常用电工工具。作业条件暗管敷设：随轻钢龙骨墙体配管时，轻钢龙骨墙体安装完毕，水平线和墙厚度线弹好，及时插入根据施工图纸配合装饰施工。施工工艺工艺流程暗管敷设施工工艺流程精心整理暗管敷设当管路超过下列长度时应加装接线盒，其位置应便于穿线，无弯时3Om；有一个弯时20m；有两个弯时15m；有三个弯时8m。管路弯曲半径应不小于管外径的6倍，埋于地下或混凝土基础下不小于管外径的10倍，弯扁度应不大于管外径的1/10。管路不应有弯扁、凹穴和裂缝现象。煨弯、切管、套丝⑴煨弯对管径在及以下的钢管采用现场使用手动弯管器现场弯制，可用脚踩住钢管的一端然后扳动弯管器，逐步弯出所需要的弯度；⑵切管切断管路使用砂轮锯或钢锯，注意锯出的管口应平齐、不得有斜口。锯断后用锉清除管口毛刺。⑶套丝管路套丝使用手动套丝板或套丝机，使用套丝机时，应注意加油润滑，使用手动套丝板时，应注意用力均匀。测定盒、箱位置根据设计图纸及施工规范确定各种配电箱、盘、开关、插座、灯具等位置。以土建弹出的水平线为基准，挂线找平，线坠找正，标出盒、箱实际尺寸位置。稳线盒、箱安装接线盒加副龙骨固定，用拉铆钉固定在龙骨上，拉铆钉采用少。将盒敲落孔按图纸要求敲落，再配管。管口应采用管堵封堵。地插盒与地面采用木制大新板做木垫，木垫与地面连接用e塑料胀塞固定，木垫刷防火涂料。管路连接包括管路与管路的连接和管路与盒、箱的连接。⑴本工程预埋管要求采用套管连接，套管长度为连接管径的倍，连接管口的对口处应在套管的中心，焊口应焊接牢固严密。严禁对口焊接。⑵管路与盒、箱的...
