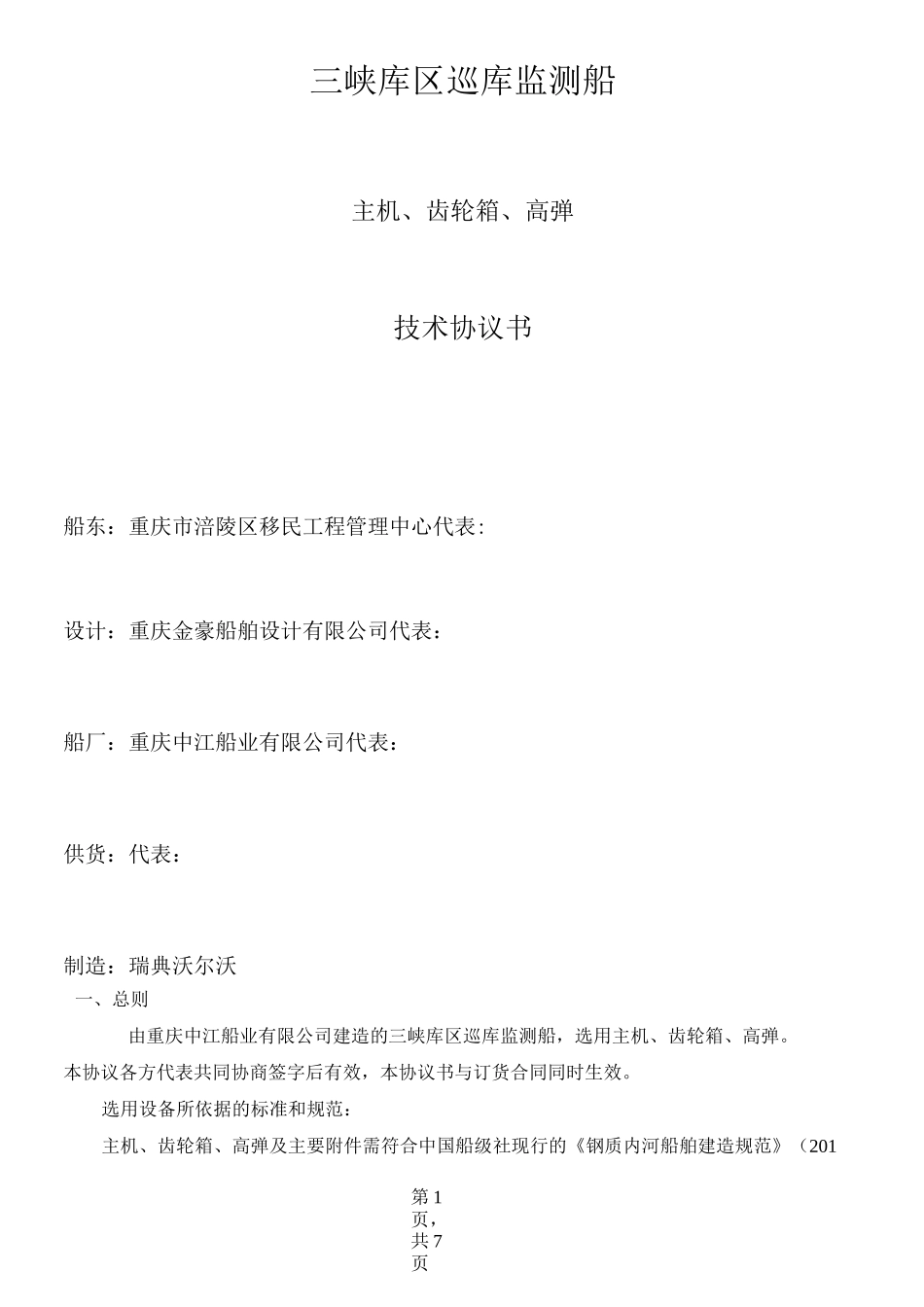

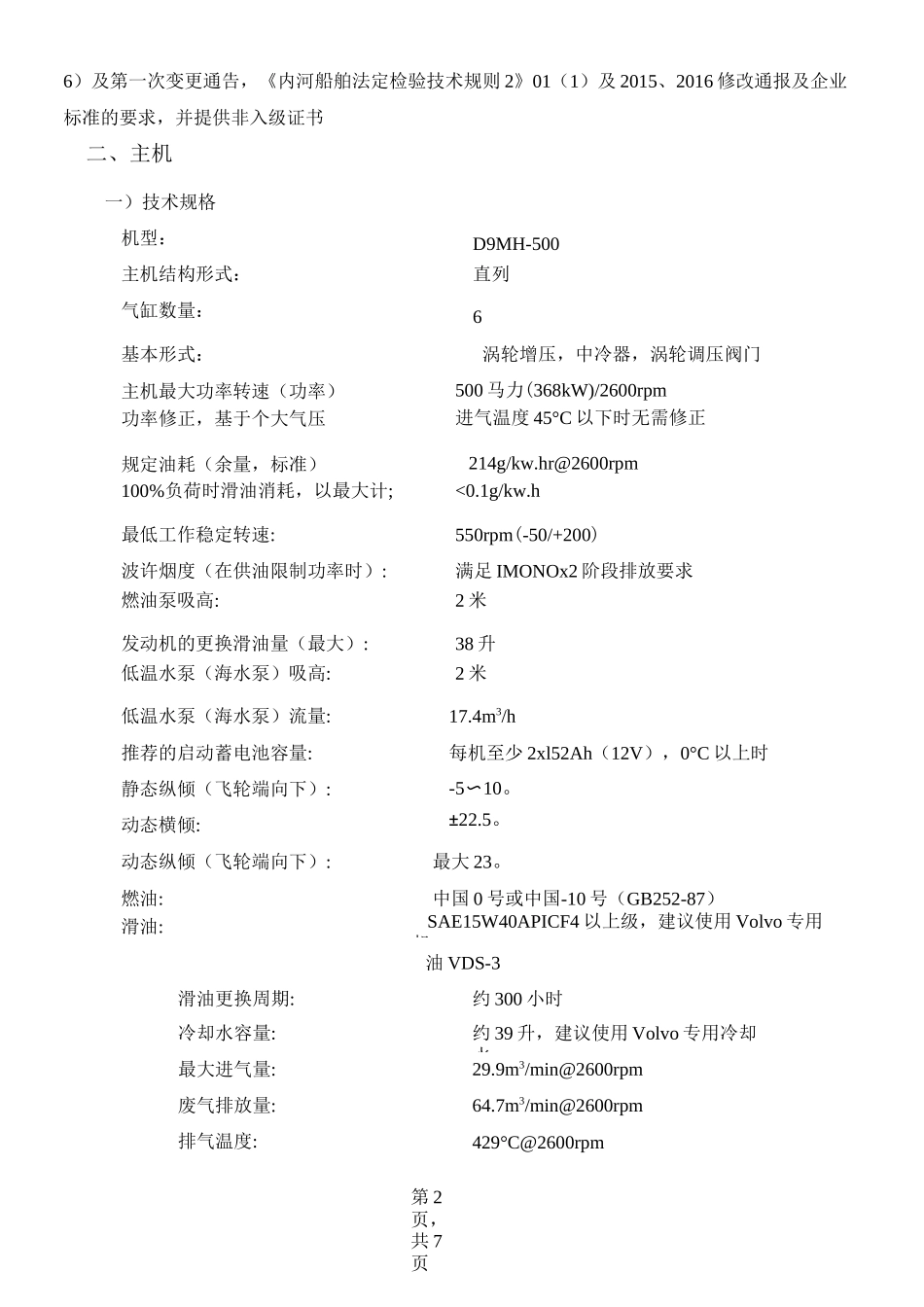

第1页，共7页三峡库区巡库监测船主机、齿轮箱、高弹技术协议书船东：重庆市涪陵区移民工程管理中心代表:设计：重庆金豪船舶设计有限公司代表：船厂：重庆中江船业有限公司代表：供货：代表：制造：瑞典沃尔沃一、总则由重庆中江船业有限公司建造的三峡库区巡库监测船，选用主机、齿轮箱、高弹。本协议各方代表共同协商签字后有效，本协议书与订货合同同时生效。选用设备所依据的标准和规范：主机、齿轮箱、高弹及主要附件需符合中国船级社现行的《钢质内河船舶建造规范》（201第2页，共7页6）及第一次变更通告，《内河船舶法定检验技术规则2》01（1）及2015、2016修改通报及企业标准的要求，并提供非入级证书二、主机一）技术规格机型：D9MH-500主机结构形式：直列气缸数量：6基本形式：涡轮增压，中冷器，涡轮调压阀门主机最大功率转速（功率）500马力(368kW)/2600rpm功率修正，基于个大气压进气温度45°C以下时无需修正规定油耗（余量，标准）214g/kw.hr@2600rpm100%负荷时滑油消耗，以最大计;<0.1g/kw.h最低工作稳定转速:550rpm(-50/+200)波许烟度（在供油限制功率时）:满足IMONOx2阶段排放要求燃油泵吸高:2米发动机的更换滑油量（最大）:38升低温水泵（海水泵）吸高:2米低温水泵（海水泵）流量:17.4m3/h推荐的启动蓄电池容量:每机至少2xl52Ah（12V），0°C以上时静态纵倾（飞轮端向下）:-5〜10。动态横倾:±22.5。动态纵倾（飞轮端向下）:最大23。燃油:中国0号或中国-10号（GB252-87）滑油:SAE15W40APICF4以上级，建议使用Volvo专用机油VDS-3滑油更换周期:约300小时冷却水容量:约39升，建议使用Volvo专用冷却水最大进气量:29.9m3/min@2600rpm废气排放量:64.7m3/min@2600rpm排气温度:429°C@2600rpm第3页，共7页排气容许背压:15kPa@2200rpm主机的外特性曲线Performancer/min800100012001400160018002000220024002600CrankshaftpowerkW67114178239274307342368368368hp91,1155242325373418465500500500二)、主机供货范围(A)机发动机所带的标准配置：◊Engine:发动机本体◊Flywheelhousingwithconnectionacc.toSAE2飞轮壳符合SAE2◊Flywheel飞轮11.5'通用◊发动机自由端和飞轮端弹性机脚，每机4个1.Lubricationsystem滑油系统◊Freshwatercooledoilcooler淡水冷却油冷器◊Spin-ontypeoilfilter机油滤器◊Standarddeepwetsump标准深式、湿式油底壳◊24VDC机油换油泵，每船双机一个，散件提供2.Fuelsystem燃油系统◊柴油机燃油泵、输送泵◊燃油喷油系统◊电子控制燃油系统◊24Vstopsolenoid电磁开关阀◊燃油油水分离器，散件◊Flexiblehoseforfuelinandoutlet燃油进、回油口接头及软管3.Intake&Exhaustsystem进、排气系统◊Wetexhaustmanifold排气总管◊Freshwater-cooledturbocharger带水冷的增压器◊Airinletfilter带阻力指示的空气滤器◊干式排气弯头、波纹膨胀节4.Coolingsystem冷却系统第4页，共7页◊Tubularheatexchangerwithintegratedexpansiontank热交换器带膨胀水箱◊Gear-drivenseawaterpump自吸式海水泵，橡胶叶轮◊Flexiblehosesforseawaterinletandoutlet海水出入管的挠性接头5.Electricalsystem电器系统◊24VDC电气系统◊Startermotor(DC24V—3.1kW)电启动马达，24V◊Enginemountedstandardchargingalternator,24V80A机带标准充电电机6.主机安全保护：•主机滑油低压报警•主机滑油温度高报警•主机滑油液位低报警•主机水高温报警•主机淡水压力低报警•主机冷却水低位报警•主机燃油压力低报警•增压空气温度高报警•增压空气压力低报警•电池压力低报警•曲轴箱压力高报警•主机水温温度高、主机油压低主机自动降速。•主机超速蒋自动停车7.驾驶室监测和控制系统，包括：•主机和齿轮箱的遥控操纵系统，同主机遥控厂家配套8.输人接口接收紧急停车常开触头信号，通过主机电磁阀实现紧急停车，急停电磁阀电源为。1.随机标准工具包，参考附页一；2.随机资料：操作手册、零件手册,每机一套；主机开箱由供方派人到现场一起开箱并指导安装3.外部管路和机组的连接所需要的挠性管件等，其尺寸和连接方式见认可图纸4.每船共2次4天免费调试和试航；5.CCS颁发的船检单机证书...
