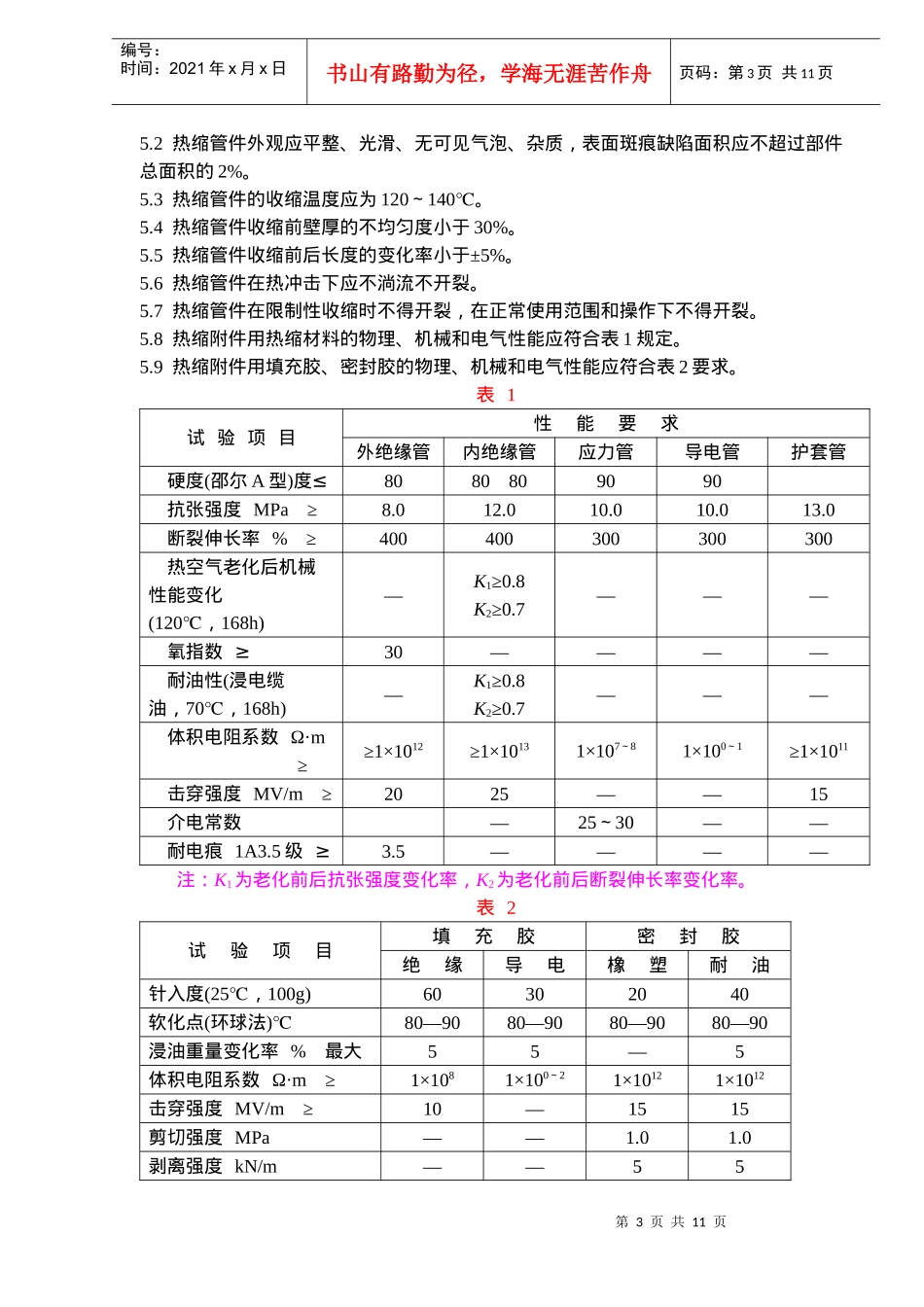

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页中华人民共和国电力行业标准DL413—9135kV及以下电力电缆热缩型附件应用技术条件中华人民共和国能源部1991-12-02批准1992-04-01实施1总则1.1适用范围1.1.1本标准适用于35kV及以下塑料绝缘电力电缆热缩接头和终端头。1.1.2本标准适用于10kV及以下油浸纸绝缘金属护套电力电缆热缩终端头。1.2使用条件热缩附件可在下列条件下正常运行：a.环境温度-40～50℃；b.热缩附件长期工作温度、过载温度和短路温度与其配套装配的电缆一致；c.户外热缩终端头用于严重污秽、强烈振动、冰雪严重地区应采取相应加强措施。2引用标准JB2926粘性油浸纸绝缘金属护套电力电缆；JB2927不滴流油浸纸绝缘金属护套电力电缆；GB11033额定电压26/35kV及以下电力电缆附件基本性能要求；GB5589电缆附件试验方法。3名词术语3.1本标准所用名词术语(除本标准有规定外)均按GB2900·10的规定3.2热收缩材料热收缩材料是以橡塑为基本材料，用辐射或化学方法使聚合物的线性分子链变成网“”状结构即交联，获得弹性记忆效应，经扩张至特定尺寸，使用时适当加热即可自行回缩到扩张前的尺寸。3.2.1热缩管和热缩部件(简称热缩管件)——热缩管按电缆附件要求用热收缩材料制成的管材，如电缆终端头外绝缘热缩管、护套热缩管等。——热缩部件按电缆附件要求用热收缩材料制成的异型部件，如雨裙、分支套等。第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页3.2.2应力管按电缆附件要求用热收缩材料制成的能缓和电缆屏蔽端部电场应力集中的管材，称应力管。3.3热缩附件配套用胶3.3.1——填充胶为消除电缆热缩附件内部气隙选用的填充材料。3.3.2——密封胶用于热缩附件各部件之间以及和电缆搭接处，为防止潮湿侵入选用的防潮密封胶。3.4电缆热收缩型附件(简称热缩附件或分别称热缩终端头、热缩接头)用各类热缩管、应力管、分支套等部件及与其配套使用的填充胶、密封胶在现场加热收缩包敷安装在电缆上的终端头和接头。4产品的名称、代号和表示方法4.1产品名称、代号户外电缆终端头W户内电缆终端头N电缆接头J交联聚乙烯电缆Y油浸纸绝缘电缆Z热收缩型电缆附件S4.2产品表示方法4.2.1热缩管的内径以扩张后的内径A与扩张前的内径a之比即A/a表示。4.2.2热缩附件产品以型号、额定电压、线芯数、适用电缆截面表示，构成方法如下：4.2.3举例：a.10kV油浸纸绝缘电缆120mm2的户内热缩终端头表示为：NSZ-10/3×120。b.35kV单芯交联聚乙烯电缆120mm2的户外热缩终端头表示为：WSY-35/1×120。5热缩管件及其配套用胶技术要求5.1热缩管件及配套用胶应按本标准以及按规定程序批准的技术文件和图纸生产。第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页5.2热缩管件外观应平整、光滑、无可见气泡、杂质，表面斑痕缺陷面积应不超过部件总面积的2%。5.3热缩管件的收缩温度应为120～140℃。5.4热缩管件收缩前壁厚的不均匀度小于30%。5.5热缩管件收缩前后长度的变化率小于±5%。5.6热缩管件在热冲击下应不淌流不开裂。5.7热缩管件在限制性收缩时不得开裂，在正常使用范围和操作下不得开裂。5.8热缩附件用热缩材料的物理、机械和电气性能应符合表1规定。5.9热缩附件用填充胶、密封胶的物理、机械和电气性能应符合表2要求。表1试验项目性能要求外绝缘管内绝缘管应力管导电管护套管硬度(邵尔A型)≤度8080809090抗张强度MPa≥8.012.010.010.013.0断裂伸长率%≥400400300300300热空气老化后机械性能变化(120℃，168h)—K1≥0.8K2≥0.7———氧指数≥30————耐油性(浸电缆油，70℃，168h)—K1≥0.8K2≥0.7———体积电阻系数Ω·m≥≥1×1012≥1×10131×107～81×100～1≥1×1011击穿强度MV/m≥2025——15介电常数—25～30——耐电痕1A3.5级≥3.5————注：K1为老化前后抗张强度变化率，K2为老化前后断裂伸长率变化率。表2试验项目填充胶密封胶绝缘导电橡塑耐油针入度(25℃，100g)60302040软化点(环球法)℃80—9080—9080—9080—90浸油重量变化率%最大55—5体积电阻系...
