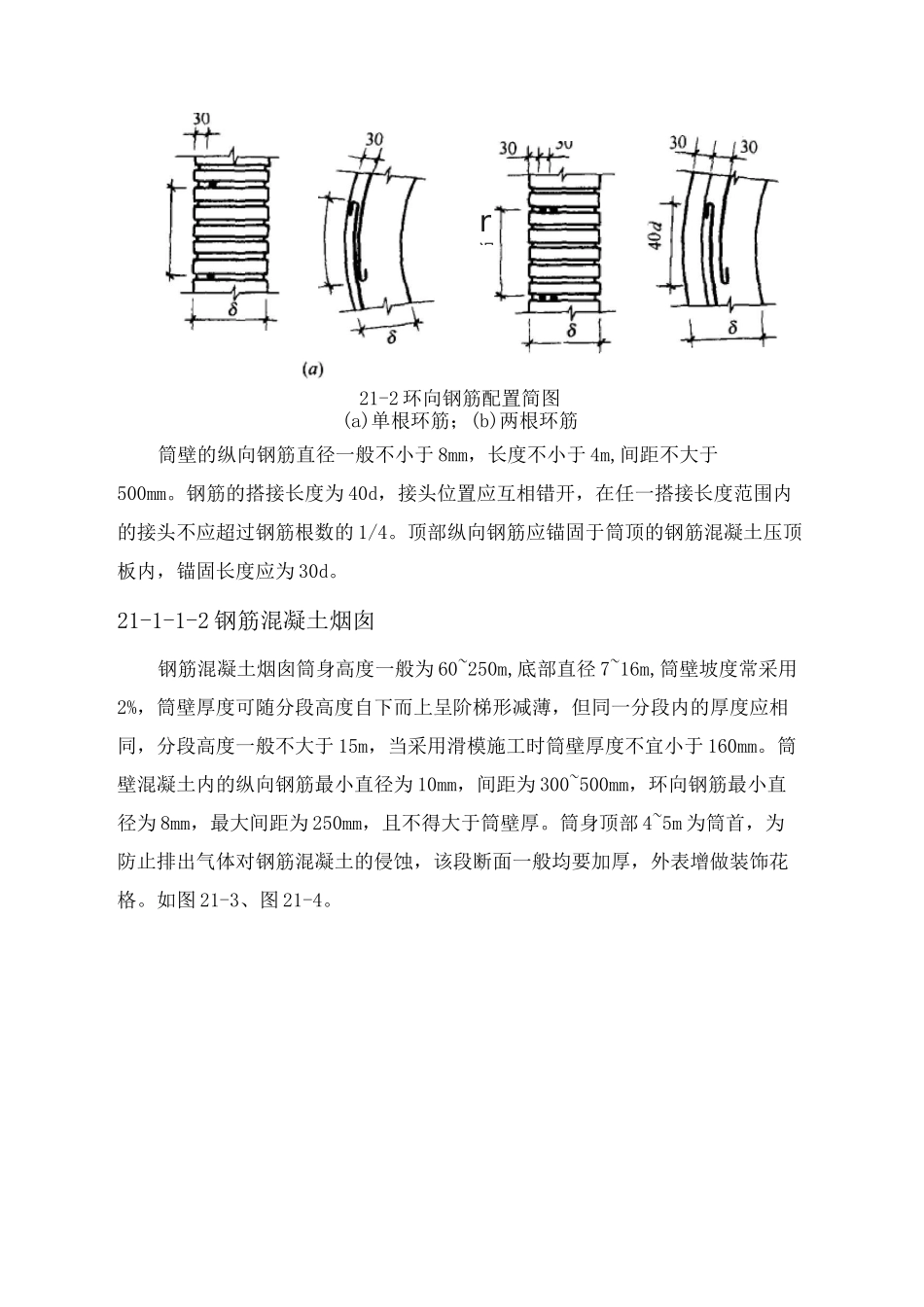

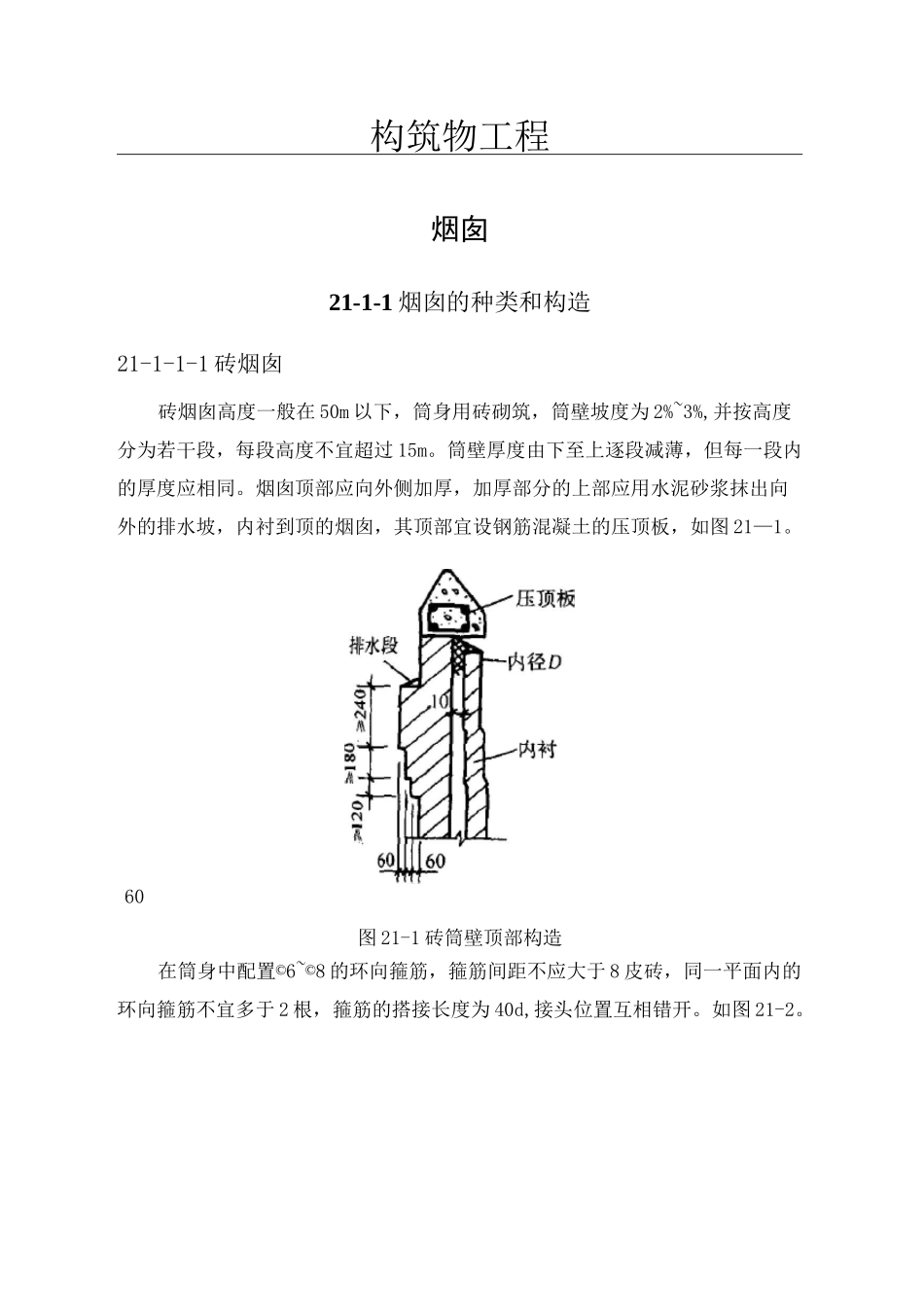

烟囱的种类和构造SANY标准化小组#QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#构筑物工程烟囱21-1-1烟囱的种类和构造21-1-1-1砖烟囱砖烟囱高度一般在50m以下，筒身用砖砌筑，筒壁坡度为2%~3%,并按高度分为若干段，每段高度不宜超过15m。筒壁厚度由下至上逐段减薄，但每一段内的厚度应相同。烟囱顶部应向外侧加厚，加厚部分的上部应用水泥砂浆抹出向外的排水坡，内衬到顶的烟囱，其顶部宜设钢筋混凝土的压顶板，如图21—1。60图21-1砖筒壁顶部构造在筒身中配置©6~©8的环向箍筋，箍筋间距不应大于8皮砖，同一平面内的环向箍筋不宜多于2根，箍筋的搭接长度为40d,接头位置互相错开。如图21-2。21-2环向钢筋配置简图(a)单根环筋；(b)两根环筋筒壁的纵向钢筋直径一般不小于8mm，长度不小于4m,间距不大于500mm。钢筋的搭接长度为40d，接头位置应互相错开，在任一搭接长度范围内的接头不应超过钢筋根数的1/4。顶部纵向钢筋应锚固于筒顶的钢筋混凝土压顶板内，锚固长度应为30d。21-1-1-2钢筋混凝土烟囱钢筋混凝土烟囱筒身高度一般为60~250m,底部直径7~16m,筒壁坡度常采用2%，筒壁厚度可随分段高度自下而上呈阶梯形减薄，但同一分段内的厚度应相同，分段高度一般不大于15m，当采用滑模施工时筒壁厚度不宜小于160mm。筒壁混凝土内的纵向钢筋最小直径为10mm，间距为300~500mm，环向钢筋最小直径为8mm，最大间距为250mm，且不得大于筒壁厚。筒身顶部4~5m为筒首，为防止排出气体对钢筋混凝土的侵蚀，该段断面一般均要加厚，外表增做装饰花格。如图21-3、图21-4。r退图21-3筒首图21-4筒首顶部保护罩21-1-1-3双筒或多筒式烟囱对一些高度较大的烟囱工程，已由钢筋混凝土烟囱逐步发展成双筒或多筒（集束）式烟囱。此类烟囱具有综合造价低、自重轻、地基处理费用省、可避免筒壁产生温度裂缝等优点，故在大、中型发电厂中推广使用。双筒或多筒式烟囱的构造，一般外筒为钢筋混凝土结构，筒体结构向上呈双坡变截面，最小厚度一般为280mm，外筒体主要承受风荷载。内筒为钢结构，用高耐候性结构钢制作，外包矿渣棉等保温隔热材料，钢内筒主要起排烟除尘作用。钢内筒为自立式，但在钢内筒与钢筋混凝土外筒之间每隔一定高度要设置横向钢平台支撑结构，并兼作施工安装及检修平台。基础一般为圆板式整体基础，下面做桩基础，如图21-5。(i>图21-5双钢内筒烟囱(a)平面；(b)剖面1-钢筋混凝土筒身；2-支承牛腿；3-钢内筒；4-H形钢梁;5-钢平台；6-钢内筒筒座；7-烟囱基础；8-桩基础21-1-1-4内衬和隔热层1•烟囱内衬砖烟囱局部设置内衬时，其最低设置高度应超过烟道孔顶，超出高度不应小于1/2孔高。一般内衬的厚度应通过计算确定。但烟道进口处一节的筒壁或基础内衬厚度，不应小于200mm或一砖，其他各节不应小于lOOmm或半砖。两节内衬的搭接长度不应小于360mm或6皮砖，如图21-6。内衬图21-6内衬搭接简图2•隔热层(1)空气隔热层在内衬和筒壁间采用空气隔热层时，厚度一般为50mm,同时在内衬外表面按纵向间距1m、环向间距的要求挑出一块顶砖，顶砖与筒壁之间应溜出10mm的缝宽，如图21-7。图21-7内衬横向顶砖支承(2)填料隔热层用高炉水渣、蛭石、矿渣棉、膨胀珍珠岩或加气混凝土块体作为隔热填料时，填料层厚度一般为80~200mm。当隔热填料为松散材料时，在内衬外表面按纵向间距~设置一圈防沉带。防沉带与筒壁之间应留出10mm宽的温度缝，如图21-8。21-1-1-5烟囱附件1•爬梯烟囱外部爬梯，供观察修理烟囱、检修信号灯和避雷设施之用。爬梯宜在离地面处开始设置，直至烟囱顶端。爬梯的设置方向，一般设置在常年风向的上风方向。当烟囱高度小于40m时，爬梯可不设置围栏；当烟囱高度为40~60m时，在爬梯上半段设置围栏；当烟囱高度大于60m时，在30m以上的部位设置围栏。如图21-9。烟囱高度大于40m时，尚应在爬梯上每隔20m设置一活动休息板。121-1-2烟囱施工方法21-1-2-1砖烟囱内井架提升式内操作台施工内井架提升式内操作台如图21-10。即在筒身内架设竖井架，用倒链将可收缩的内吊盘操作台悬挂在井架上，根据施工需要沿着井架向上移挂提升。垂直运输是在井架内安装吊笼上料。此法适用于上口内径2m以上的较大烟囱施工。图21-10内井架提升式内...
