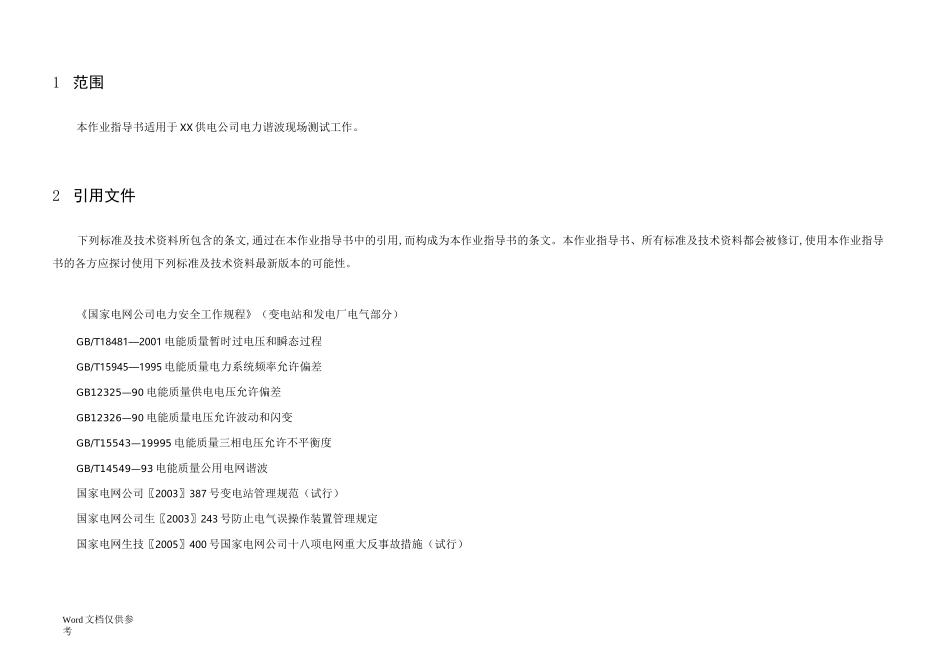

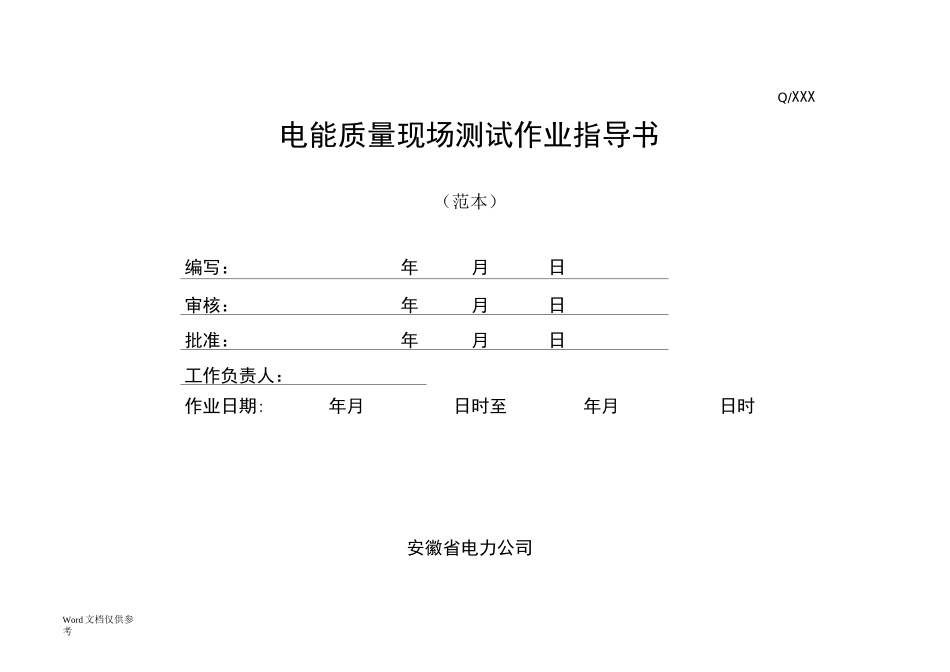

Word文档仅供参考Q/XXX电能质量现场测试作业指导书（范本）编写：年月日审核：年月日批准：年月日工作负责人：作业日期:年月日时至年月日时安徽省电力公司Word文档仅供参考1范围本作业指导书适用于XX供电公司电力谐波现场测试工作。2引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中的引用,而构成为本作业指导书的条文。本作业指导书、所有标准及技术资料都会被修订,使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。《国家电网公司电力安全工作规程》（变电站和发电厂电气部分）GB/T18481—2001电能质量暂时过电压和瞬态过程GB/T15945—1995电能质量电力系统频率允许偏差GB12325—90电能质量供电电压允许偏差GB12326—90电能质量电压允许波动和闪变GB/T15543—19995电能质量三相电压允许不平衡度GB/T14549—93电能质量公用电网谐波国家电网公司〖2003〗387号变电站管理规范（试行）国家电网公司生〖2003〗243号防止电气误操作装置管理规定国家电网生技〖2005〗400号国家电网公司十八项电网重大反事故措施（试行）Word文档仅供参考3测试前工作安排3．1工作前准备V序号内容标准责任人备注1根据本次测试项目，组织工作人员学习作业指导书，使全体工作人员熟悉工作内容、作业标准、安全注意事项要求所有工作人员都明确本次测试工作的作业内容、作业标准及安全注意事项2测定现场温湿度现场环境温湿度应达到规程所需要求3测试前一天，工作人员应熟悉所测试开关间隔的二次回路并准备好测试工作所需相关材料、仪器仪表、工器具、相关图纸、试验报告、及相关技术资料工器具应试验合格，满足本次测试要求仪器仪表、工器具应试验合格，满足本次施工的要求，材料应齐全，图纸及资料应附合现场实际情况4根据现场工作时间和工作内容填写第二种工作票工作票应填写正确，并按《电业安全工作规程》相关部分执行3．2人员要求V序号内容责任人备注1现场工作人员必须熟悉《电业安全工作规程》的相关知识,并经考试合格2选派的工作负责人必须持有本专业相关职业资格证书并经批准上岗，有较强的责任心和安全工作意识,并熟练地掌握所承当的工作任务。工作人员必须具备必要的电气知识，掌握本专业作业技能；能在工作负责人指导下安全、保质地完成所承担的工作任务。3现场工作人员应身体健康、精神状态良好Word文档仅供参考3.3仪器仪表V一序口有名称规格/型号单位数量备注1电能质量分析仪LEMPQPT1OOOB台12笔记本电脑联想昭阳E100台13数字万用表块1在有效期内4相位表只1在有效期内3．4工器具及材料V序号名称规格/型号单位数量备注1十字螺丝刀3〃、4〃把各12一字螺丝刀3〃、4〃把各13尖嘴钳把14专用电源排插线220V/10A根15三相四线电缆盘380V/10A只16计算器函数型只27电压测量线套38鳄鱼夹只6红、黑各3只95A电流钳套310以太网接口线根111电源线根112封印扣、丝只若干13封印钳把1Word文档仅供参考3．5危险点分析及预控措施V序号危险点预控措施1走错计量盘柜，误触运行设备造成人身触电1.应检查检验设备与运行设备前、后是否以明显的标志隔开（如盘后用红布帘；盘前、盘后用“在此工作”的标示牌等）。2.工作人员必须仔细校对仪表位置以及设备编号。3.附近有带电盘和带电部位，必须设专人监护。2CT二次开路产生髙电压，危及人身和设备安全。1.不将回路的永久接地点断开。2•短路CT二次绕组，必须使用短路片或短路线，并用检测设备进行检测回路确无电流后，方可工作。3.工作时必须有专人监护,使用绝缘工具，并站在绝缘垫上。3PT二次回路接地或短路，危及人身和设备安全。在带电PT二次回路工作时，应使用绝缘工具，戴手套。4在髙处计量箱工作不慎跌落及坠物伤人。在工作中应正确佩戴好安全帽，并系好安全带；传递工具时，应使用绳索，不准抛掷。梯子与地面的角度为601左或，工作人员必须登在距梯顶不少于1m的梯蹬上工作，应检查梯子有可靠防滑措施，并有人扶持。5在髙处计量箱工作不慎触电。安全距离不够，严禁测试。3．6安全措施V序号内容1使用的工器具，金属裸露部位应用绝缘材料包好，必要时戴手套。2附近有带电盘和带电部位，必须设专人监护。3在带电PT二次回路工作时，应使...
