铜的种类与区别VIP免费

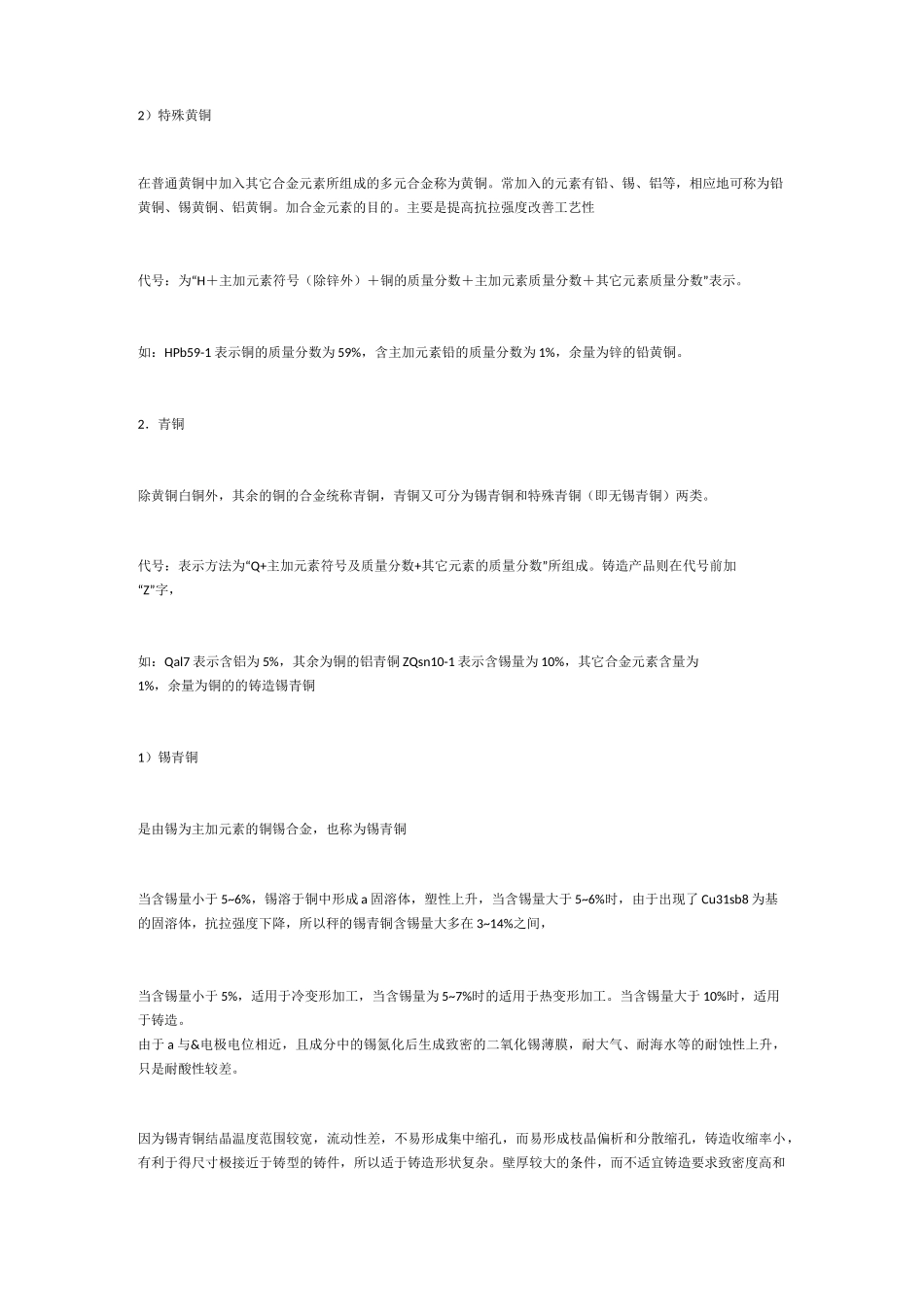

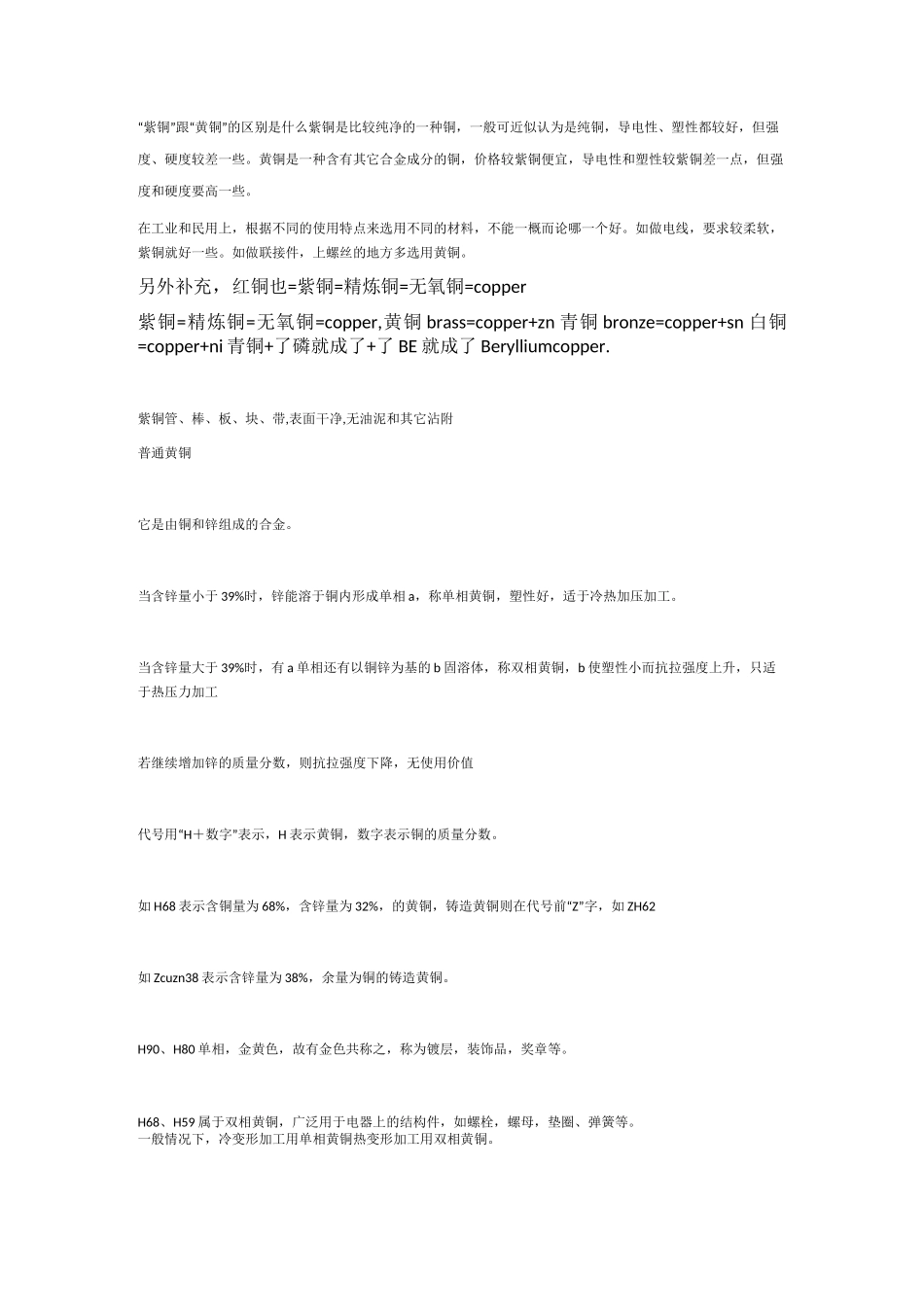

“紫铜”跟“黄铜”的区别是什么紫铜是比较纯净的一种铜，一般可近似认为是纯铜，导电性、塑性都较好，但强度、硬度较差一些。黄铜是一种含有其它合金成分的铜，价格较紫铜便宜，导电性和塑性较紫铜差一点，但强度和硬度要高一些。在工业和民用上，根据不同的使用特点来选用不同的材料，不能一概而论哪一个好。如做电线，要求较柔软，紫铜就好一些。如做联接件，上螺丝的地方多选用黄铜。另外补充，红铜也=紫铜=精炼铜=无氧铜=copper紫铜=精炼铜=无氧铜=copper,黄铜brass=copper+zn青铜bronze=copper+sn白铜=copper+ni青铜+了磷就成了+了BE就成了Berylliumcopper.紫铜管、棒、板、块、带,表面干净,无油泥和其它沾附普通黄铜它是由铜和锌组成的合金。当含锌量小于39%时，锌能溶于铜内形成单相a，称单相黄铜，塑性好，适于冷热加压加工。当含锌量大于39%时，有a单相还有以铜锌为基的b固溶体，称双相黄铜，b使塑性小而抗拉强度上升，只适于热压力加工若继续增加锌的质量分数，则抗拉强度下降，无使用价值代号用“H＋数字”表示，H表示黄铜，数字表示铜的质量分数。如H68表示含铜量为68%，含锌量为32%，的黄铜，铸造黄铜则在代号前“Z”字，如ZH62如Zcuzn38表示含锌量为38%，余量为铜的铸造黄铜。H90、H80单相，金黄色，故有金色共称之，称为镀层，装饰品，奖章等。H68、H59属于双相黄铜，广泛用于电器上的结构件，如螺栓，螺母，垫圈、弹簧等。一般情况下，冷变形加工用单相黄铜热变形加工用双相黄铜。2）特殊黄铜在普通黄铜中加入其它合金元素所组成的多元合金称为黄铜。常加入的元素有铅、锡、铝等，相应地可称为铅黄铜、锡黄铜、铝黄铜。加合金元素的目的。主要是提高抗拉强度改善工艺性代号：为“H＋主加元素符号（除锌外）＋铜的质量分数＋主加元素质量分数＋其它元素质量分数”表示。如：HPb59-1表示铜的质量分数为59%，含主加元素铅的质量分数为1%，余量为锌的铅黄铜。2．青铜除黄铜白铜外，其余的铜的合金统称青铜，青铜又可分为锡青铜和特殊青铜（即无锡青铜）两类。代号：表示方法为“Q+主加元素符号及质量分数+其它元素的质量分数”所组成。铸造产品则在代号前加“Z”字，如：Qal7表示含铝为5%，其余为铜的铝青铜ZQsn10-1表示含锡量为10%，其它合金元素含量为1%，余量为铜的的铸造锡青铜1）锡青铜是由锡为主加元素的铜锡合金，也称为锡青铜当含锡量小于5~6%，锡溶于铜中形成a固溶体，塑性上升，当含锡量大于5~6%时，由于出现了Cu31sb8为基的固溶体，抗拉强度下降，所以秤的锡青铜含锡量大多在3~14%之间，当含锡量小于5%，适用于冷变形加工，当含锡量为5~7%时的适用于热变形加工。当含锡量大于10%时，适用于铸造。由于a与&电极电位相近，且成分中的锡氮化后生成致密的二氧化锡薄膜，耐大气、耐海水等的耐蚀性上升，只是耐酸性较差。因为锡青铜结晶温度范围较宽，流动性差，不易形成集中缩孔，而易形成枝晶偏析和分散缩孔，铸造收缩率小，有利于得尺寸极接近于铸型的铸件，所以适于铸造形状复杂。壁厚较大的条件，而不适宜铸造要求致密度高和密封性好的铸件。锡青铜有良好的减摩性，抗磁性及低温韧性。锡青铜按生产方法可分为压力加工锡青铜与铸造锡青铜两大类。A、压力加工锡青铜含锡量一般小于8%，宜冷热压力加工成板|、带、棒、管等型材供应，经加工硬化后，其抗拉强度、硬度上升、而塑性下降。再退火后可保持较高抗拉强度下改善塑性、尤其是获得高的弹性极限。适制仪表上要求耐蚀及耐磨件，弹性件，抗磁件及机器中滑动轴承，轴套等常用的有Qsn4-3~。B、铸造锡青铜以铸锭供应，由铸造车间铸成铸件使用，适宜铸造形状复杂但致密度要求不高的铸件，如滑动轴承、齿轮等。常用的有ZQsn10-1ZQsn6-6-3。2)特殊青铜加入其它元素以取代锡，或为无锡青铜，多数特殊青铜都比锡青铜具有更高的机性，耐磨性与耐蚀性，常用的有铝青铜(QAL7QAL5)铅青铜(ZQPB30)等。以镍为主要添加元素的铜基合金呈银白色，称为白铜。镍含量通常为10%、15%、20%，含量越高，颜色越白。铜镍二元合金称普通白铜，加锰、铁、锌和铝等元素的铜镍合金称为复杂白铜，纯铜加镍能显著提高强度、耐蚀性、电阻和热电...
