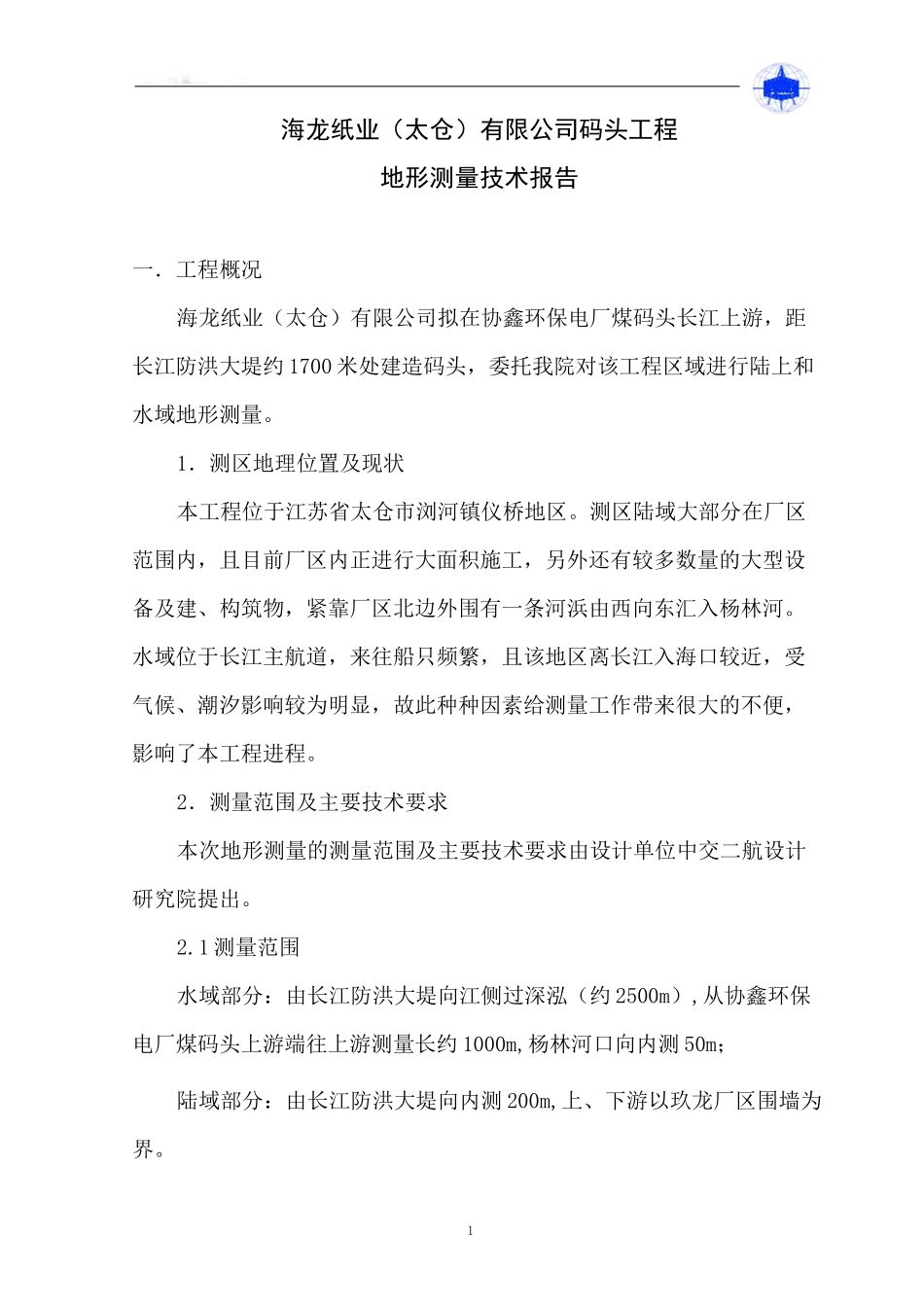

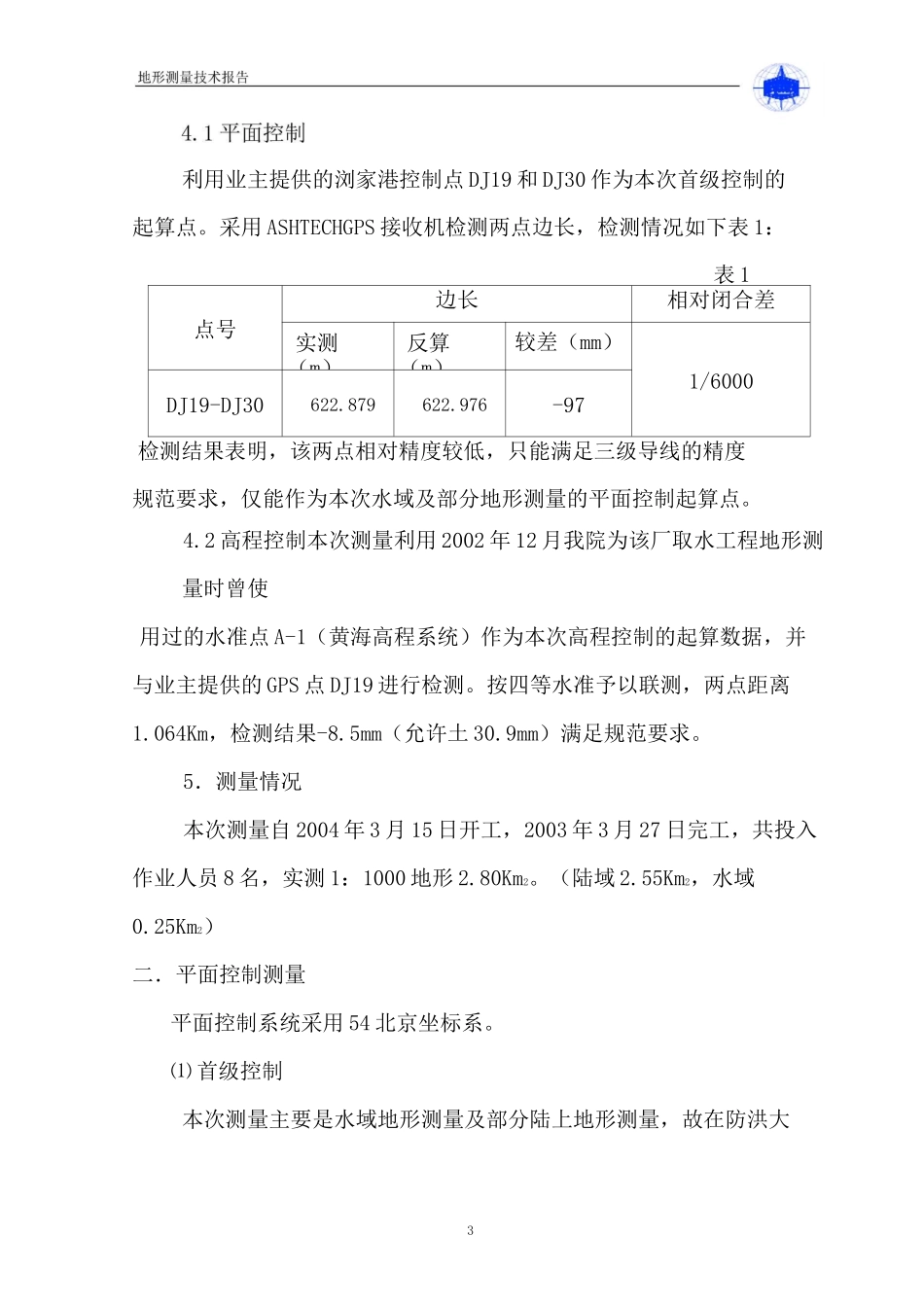

1地形测量技术报海龙纸业（太仓）有限公司码头工程地形测量技术报告一．工程概况海龙纸业（太仓）有限公司拟在协鑫环保电厂煤码头长江上游，距长江防洪大堤约1700米处建造码头，委托我院对该工程区域进行陆上和水域地形测量。1．测区地理位置及现状本工程位于江苏省太仓市浏河镇仪桥地区。测区陆域大部分在厂区范围内，且目前厂区内正进行大面积施工，另外还有较多数量的大型设备及建、构筑物，紧靠厂区北边外围有一条河浜由西向东汇入杨林河。水域位于长江主航道，来往船只频繁，且该地区离长江入海口较近，受气候、潮汐影响较为明显，故此种种因素给测量工作带来很大的不便，影响了本工程进程。2．测量范围及主要技术要求本次地形测量的测量范围及主要技术要求由设计单位中交二航设计研究院提出。2.1测量范围水域部分：由长江防洪大堤向江侧过深泓（约2500m）,从协鑫环保电厂煤码头上游端往上游测量长约1000m,杨林河口向内测50m；陆域部分：由长江防洪大堤向内测200m,上、下游以玖龙厂区围墙为界。2①测图比例尺为1:1000,等高线间距为lm；②平面为北京坐标系统；高程为黄海高程系统；③测量范围内地形、地貌、地物、管线、建构筑物的位置、名称④测量水域的表面流速、流向线6条,其中涨、落潮流线各3条分别距防洪大堤800m,1200m.1600m,流线长度与水下地形范围一致。⑤测量码头前沿线（黄海高程T2m附近）垂直流速流向3条，第一条位于协鑫环保电厂煤码头上游以上450m处，第二条、第三条自第一条往上游各间隔150m。⑥提供整个测区的测量、测流报告及可供AutoCAD编辑的电子图形文件（R14版DWG文件）。3．测量技术依据:①设计院提出的“工程测量技术要求”；②工程勘察纲要；③《工程测量规范》GB50026-93；④《水运工程测量规范》JTJ203-2001；⑤《全球定位系统城市测量技术规程》（CJJ73-97）；⑥《1：500、1：1000、1：2000地形图图式》GB/T7929-1995；⑦《1：500、1：1000、1：2000数字化地形图测量规范》DGJ08-86-2000；⑧院标《工程测量专业技术规定》C-23-97。4．已有资料检测及利用情况3利用业主提供的浏家港控制点DJ19和DJ30作为本次首级控制的起算点。采用ASHTECHGPS接收机检测两点边长，检测情况如下表1：表1点号边长相对闭合差实测（m）反算（m）较差（mm）1/6000DJ19-DJ30622.879622.976-97检测结果表明，该两点相对精度较低，只能满足三级导线的精度规范要求，仅能作为本次水域及部分地形测量的平面控制起算点。4.2高程控制本次测量利用2002年12月我院为该厂取水工程地形测量时曾使用过的水准点A-1（黄海高程系统）作为本次高程控制的起算数据，并与业主提供的GPS点DJ19进行检测。按四等水准予以联测，两点距离1.064Km，检测结果-8.5mm（允许土30.9mm）满足规范要求。5．测量情况本次测量自2004年3月15日开工，2003年3月27日完工，共投入作业人员8名，实测1：1000地形2.80Km2。（陆域2.55Km2，水域0.25Km2）二．平面控制测量平面控制系统采用54北京坐标系。⑴首级控制本次测量主要是水域地形测量及部分陆上地形测量，故在防洪大4水泥地坪上凿刻十字）。以浏家港平面等级控制点DJ19和DJ30作为起算数据，采用两台双频ASHTECHGPS接收机（5mm土lppm）和两台单频GPS接收机（10mm±5ppm）进行静态观测。作业过程中各项技术指标如下：卫星高度角〉15°,有效观测卫星数26颗，同步观测时段长度$45min,PDOP<6,满足了GPS城市测量的施测技术要求。采用ATHTECHSOLUTIONS2.05解算软件进行基线解算。然后，采用同济大学研编制的GPS-NET平差软件进行控制网平差，具体观测成果详见附表。（2）加密控制为了满足地形测量的需要，考虑到本次陆域测区内通视条件较差，在首级控制的基础上进行了控制点加密，布设了一条图根附合导线。编号1〜6共6点，采用LeicaTc702全站仪一测回观测。附合导线闭合差为+32〃，允许土169〃，相对闭合差1/6000，允许1/2000。三．高程控制测量高程控制基准采用黄海高程基准。以水准点A-1（该点与2002年12月我院施测该公司地形图高程一致，其高程为3.496m）作为本次测量高程控制的起算点。沿测区内施测了一条四等闭合水准路线，凡经过GPS点和图根导线点均按四等水准...
