动力电池管理系统BMSVIP免费

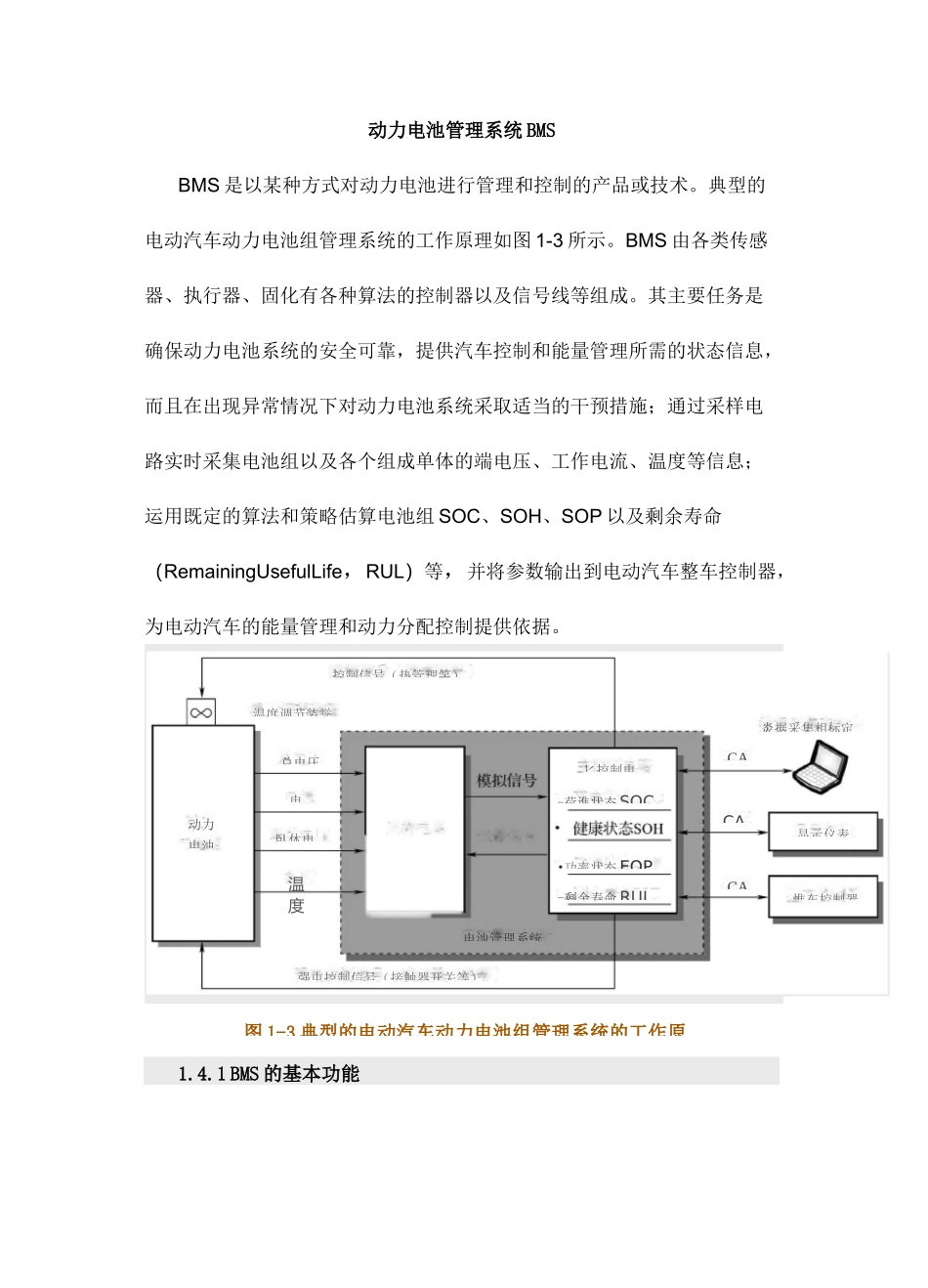

采样电路选通倍号L动力电池管理系统BMSBMS是以某种方式对动力电池进行管理和控制的产品或技术。典型的电动汽车动力电池组管理系统的工作原理如图1-3所示。BMS由各类传感器、执行器、固化有各种算法的控制器以及信号线等组成。其主要任务是确保动力电池系统的安全可靠，提供汽车控制和能量管理所需的状态信息，而且在出现异常情况下对动力电池系统采取适当的干预措施；通过采样电路实时采集电池组以及各个组成单体的端电压、工作电流、温度等信息；运用既定的算法和策略估算电池组SOC、SOH、SOP以及剩余寿命（RemainingUsefulLife，RUL）等，并将参数输出到电动汽车整车控制器，为电动汽车的能量管理和动力分配控制提供依据。1.4.1BMS的基本功能电温度图1-3典型的电动汽车动力电池组管理系统的工作原控制信号（热管理竽）总电压动力电油温度调节装誉臥休电惟车控制器显示仪表CA匕控制电-荷進状态SOCCA•功率状态EOPCA-剩余寿命RUL强屯控制信号（接触器开关等）炎据采集相标定电池管理系统BMS的主要功能有数据采集、状态检测、安全保护、充电控制、能量控制管理、均衡管理、热管理以及信息管理等。1•数据采集动力电池在电动汽车中的工作环境及状况十分复杂。电动汽车需要适应复杂多变的气候环境,这意味着动力电池的运行需要常年面对复杂多变的温湿度环境。此外，随着路况和驾驶人操纵方式的改变,动力电池需要时刻适应急剧变化的负载。为了准确获取动力电池的工作状况,更好地实施管理对策,BMS需要通过采样电路实时采集电池组以及各个组成单体的端电压、工作电流、温度等信息。2•状态监测动力电池是一个复杂的非线性时变系统,具有多个实时变化的状态量。准确而高效地监测动力电池的状态量是电池及成组管理的关键,也是电动汽车能量管理和控制的基础。因此,BMS需要基于实时采集的动力电池数据,运用既定的算法和策略进行电池组的状态估计,从而获得每一时刻的动力电池状态信息，具体包括动力电池的SOC、SOH、SOP以及能量状态(StateofEnergy,SOE)等,为动力电池的实时状态分析提供支撑。3•安全保护动力电池安全保护功能主要指动力电池及其成组的在线故障诊断及安全控制。动力电池的在线故障诊断是指通过采集到的传感器信号，采用诊断算法诊断故障类型。动力电池管理需要诊断的故障通常包括过电压（过充电）、欠电压（过放电）、烟雾、过电流、超高温、短路故障、接头松动、绝缘能力降低以及电解液泄漏，还涉及传感器、执行器以及控制器等电子元器件的故障。在诊断出故障类型后，BMS需要进行早期预警，并尽可能采取相应的措施进行及时干预，以保证电动汽车的行驶安全。4•充电控制动力电池的充电过程将直接影响到电池的寿命和安全。因此,BMS通常需要集成一个充电管理模块，根据动力电池的实时特性、温度高低以及充电机的功率等级,控制充电机给电池进行安全充电。5•能量控制管理由于电动汽车的行驶工况十分复杂，急加速、急制动、上下坡等驾驶操作的随机触发将造成复杂多变的动态负载。为了保证车辆安全、经济地运行，BMS需要根据采集到的动力电池数据和实时状态信息，合理控制动力电池的能量输出以及再生制动的能量回收。若电动汽车装有复合电源,BMS还需根据复合电源各自的状态信息优化分配动力电池的能量，以保证复合电源的最佳性能。6•均衡管理由于生产工艺、运输储存以及电子元器件的误差积累,动力电池单体之间难免存在不一致性。为了充分发挥电池单体的性能,保证电池组的使用安全,BMS需要根据动力电池单体的信息，采取主动或被动的均衡方式,尽可能降低动力电池单体在使用过程中的不一致性。7•热管理动力电池在正常工作中不仅受环境温度的影响,还受自身充放电产热的影响。因此,BMS需要集成电池热管理模块。它可以根据电池组内温度分布信息及充放电需求，决定主动加热/散热的强度，使得动力电池尽可能工作在最适合的温度,充分发挥动力电池的性能,延长动力电池的使用寿命。8•信息管理BMS需要集成多个功能模块，并合理协调各模块之间的通信运行。由于运行的数据量庞大，BMS需要对动力电池的运行数据进行处理和筛选,储存关键数据,并保持与整车控制器等网络节点进行通信。随着大数据时代...
