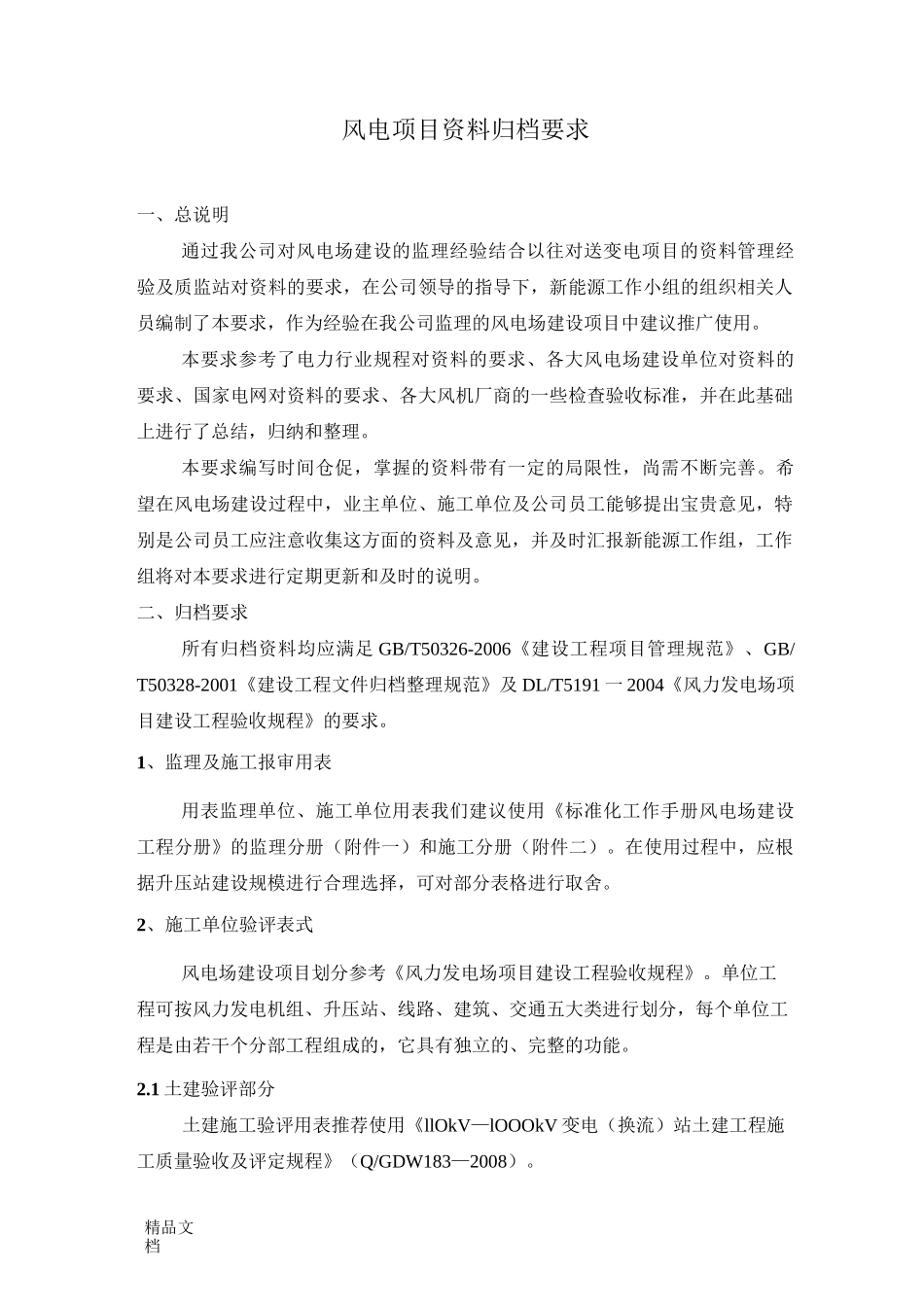

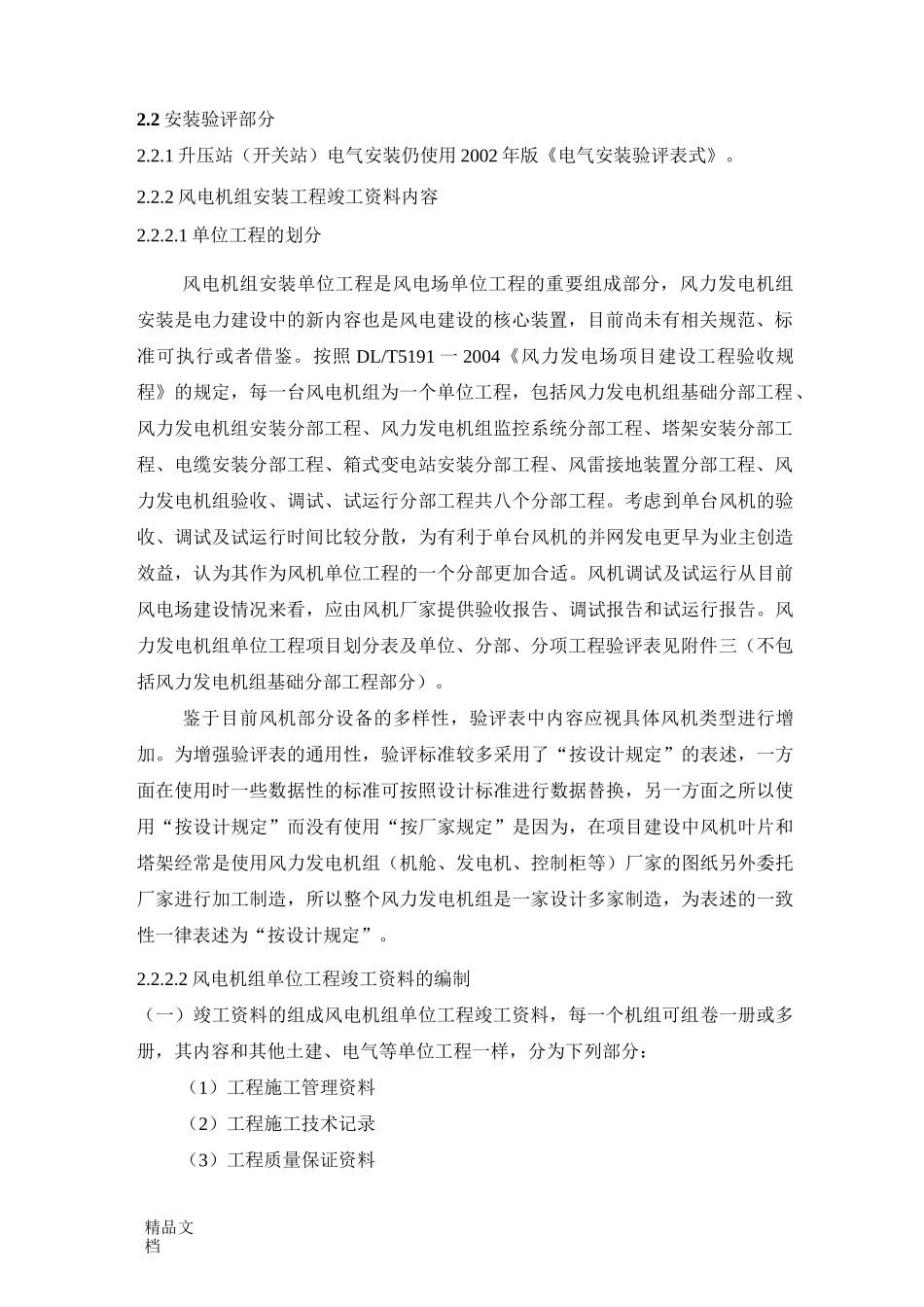

精品文档甘肃宏科工程监理咨询有限公司风电项目资料归档要求精品文档风电项目资料归档要求一、总说明通过我公司对风电场建设的监理经验结合以往对送变电项目的资料管理经验及质监站对资料的要求，在公司领导的指导下，新能源工作小组的组织相关人员编制了本要求，作为经验在我公司监理的风电场建设项目中建议推广使用。本要求参考了电力行业规程对资料的要求、各大风电场建设单位对资料的要求、国家电网对资料的要求、各大风机厂商的一些检查验收标准，并在此基础上进行了总结，归纳和整理。本要求编写时间仓促，掌握的资料带有一定的局限性，尚需不断完善。希望在风电场建设过程中，业主单位、施工单位及公司员工能够提出宝贵意见，特别是公司员工应注意收集这方面的资料及意见，并及时汇报新能源工作组，工作组将对本要求进行定期更新和及时的说明。二、归档要求所有归档资料均应满足GB/T50326-2006《建设工程项目管理规范》、GB/T50328-2001《建设工程文件归档整理规范》及DL/T5191一2004《风力发电场项目建设工程验收规程》的要求。1、监理及施工报审用表用表监理单位、施工单位用表我们建议使用《标准化工作手册风电场建设工程分册》的监理分册（附件一）和施工分册（附件二）。在使用过程中，应根据升压站建设规模进行合理选择，可对部分表格进行取舍。2、施工单位验评表式风电场建设项目划分参考《风力发电场项目建设工程验收规程》。单位工程可按风力发电机组、升压站、线路、建筑、交通五大类进行划分，每个单位工程是由若干个分部工程组成的，它具有独立的、完整的功能。2.1土建验评部分土建施工验评用表推荐使用《llOkV—lOOOkV变电（换流）站土建工程施工质量验收及评定规程》（Q/GDW183—2008）。精品文档2.2安装验评部分2.2.1升压站（开关站）电气安装仍使用2002年版《电气安装验评表式》。2.2.2风电机组安装工程竣工资料内容2.2.2.1单位工程的划分风电机组安装单位工程是风电场单位工程的重要组成部分，风力发电机组安装是电力建设中的新内容也是风电建设的核心装置，目前尚未有相关规范、标准可执行或者借鉴。按照DL/T5191一2004《风力发电场项目建设工程验收规程》的规定，每一台风电机组为一个单位工程，包括风力发电机组基础分部工程、风力发电机组安装分部工程、风力发电机组监控系统分部工程、塔架安装分部工程、电缆安装分部工程、箱式变电站安装分部工程、风雷接地装置分部工程、风力发电机组验收、调试、试运行分部工程共八个分部工程。考虑到单台风机的验收、调试及试运行时间比较分散，为有利于单台风机的并网发电更早为业主创造效益，认为其作为风机单位工程的一个分部更加合适。风机调试及试运行从目前风电场建设情况来看，应由风机厂家提供验收报告、调试报告和试运行报告。风力发电机组单位工程项目划分表及单位、分部、分项工程验评表见附件三（不包括风力发电机组基础分部工程部分）。鉴于目前风机部分设备的多样性，验评表中内容应视具体风机类型进行增加。为增强验评表的通用性，验评标准较多采用了“按设计规定”的表述，一方面在使用时一些数据性的标准可按照设计标准进行数据替换，另一方面之所以使用“按设计规定”而没有使用“按厂家规定”是因为，在项目建设中风机叶片和塔架经常是使用风力发电机组（机舱、发电机、控制柜等）厂家的图纸另外委托厂家进行加工制造，所以整个风力发电机组是一家设计多家制造，为表述的一致性一律表述为“按设计规定”。2.2.2.2风电机组单位工程竣工资料的编制（一）竣工资料的组成风电机组单位工程竣工资料，每一个机组可组卷一册或多册，其内容和其他土建、电气等单位工程一样，分为下列部分：（1）工程施工管理资料（2）工程施工技术记录（3）工程质量保证资料精品文档（4）工程质量验收及评定资料（5）工程声像资料（主要为照片资料）（二）目录（1）工程施工管理资料工程施工管理资料是指施工阶段各方责任主体对施工过程采取组织、技术质量措施进行管理，实施过程控制，记录施工过程中组织管理、监督实体形成情况资料文件的统称，主要包括工程概述、主要施工方案、图纸会审、设计变更、技术交底、工程...
