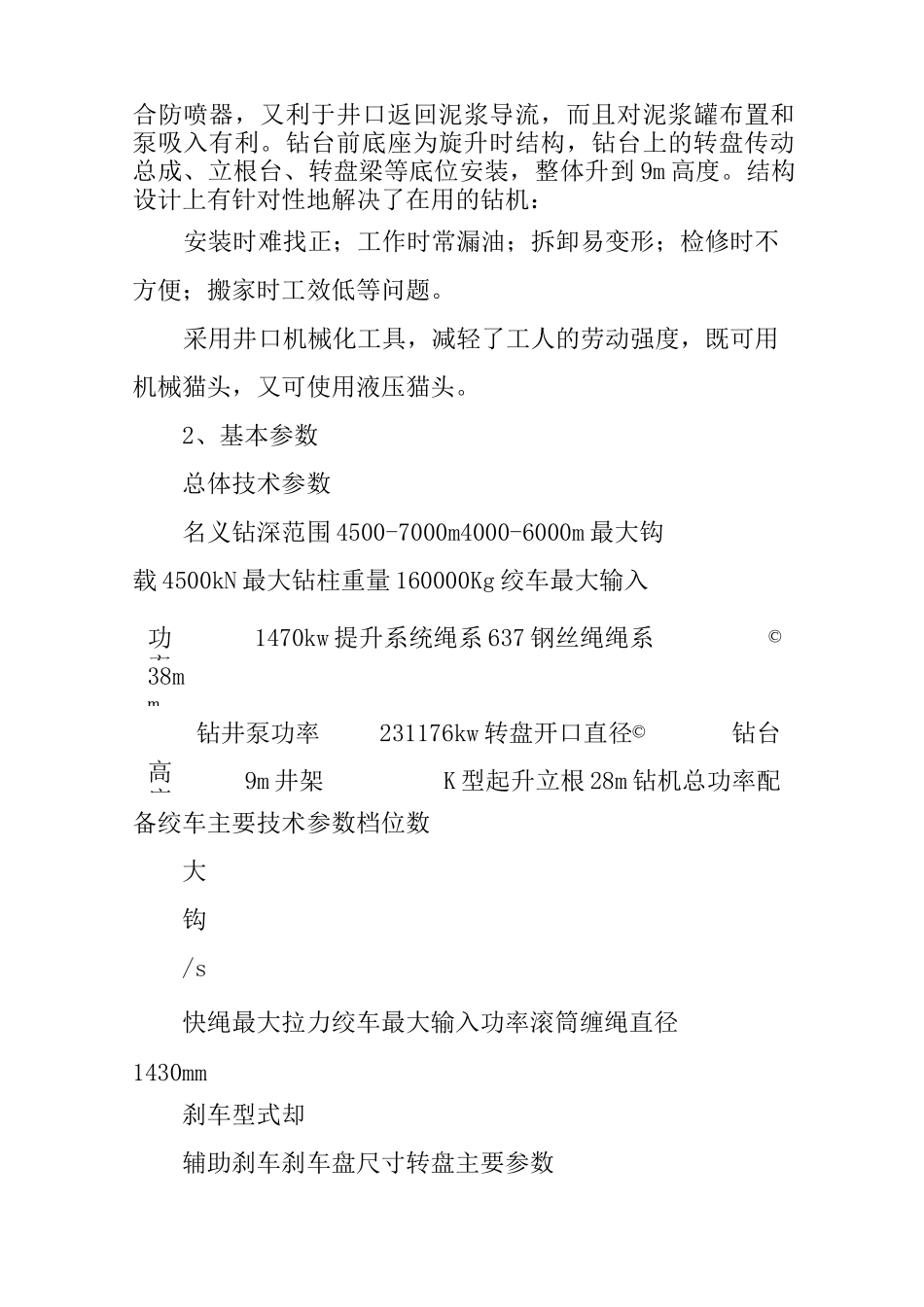

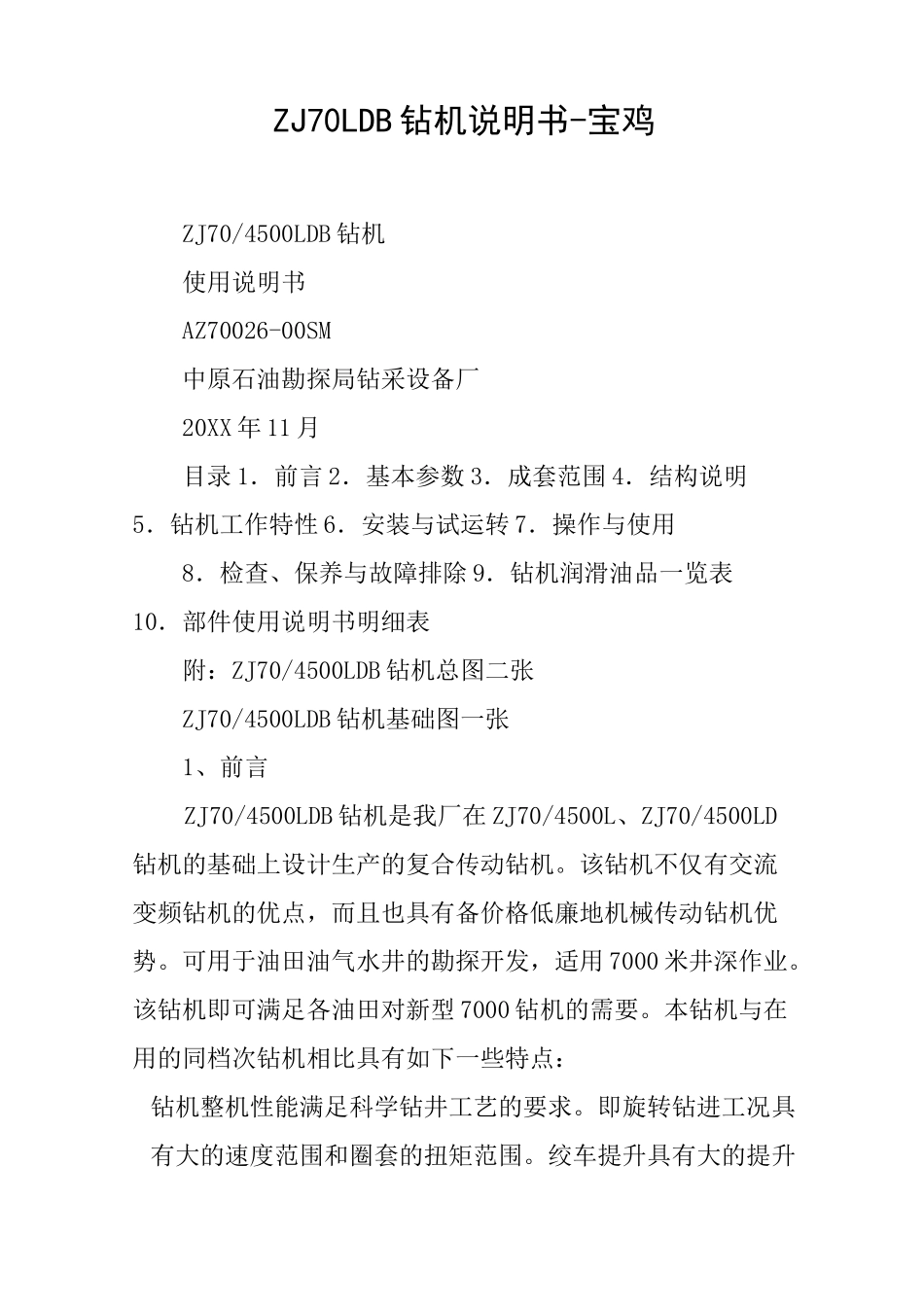

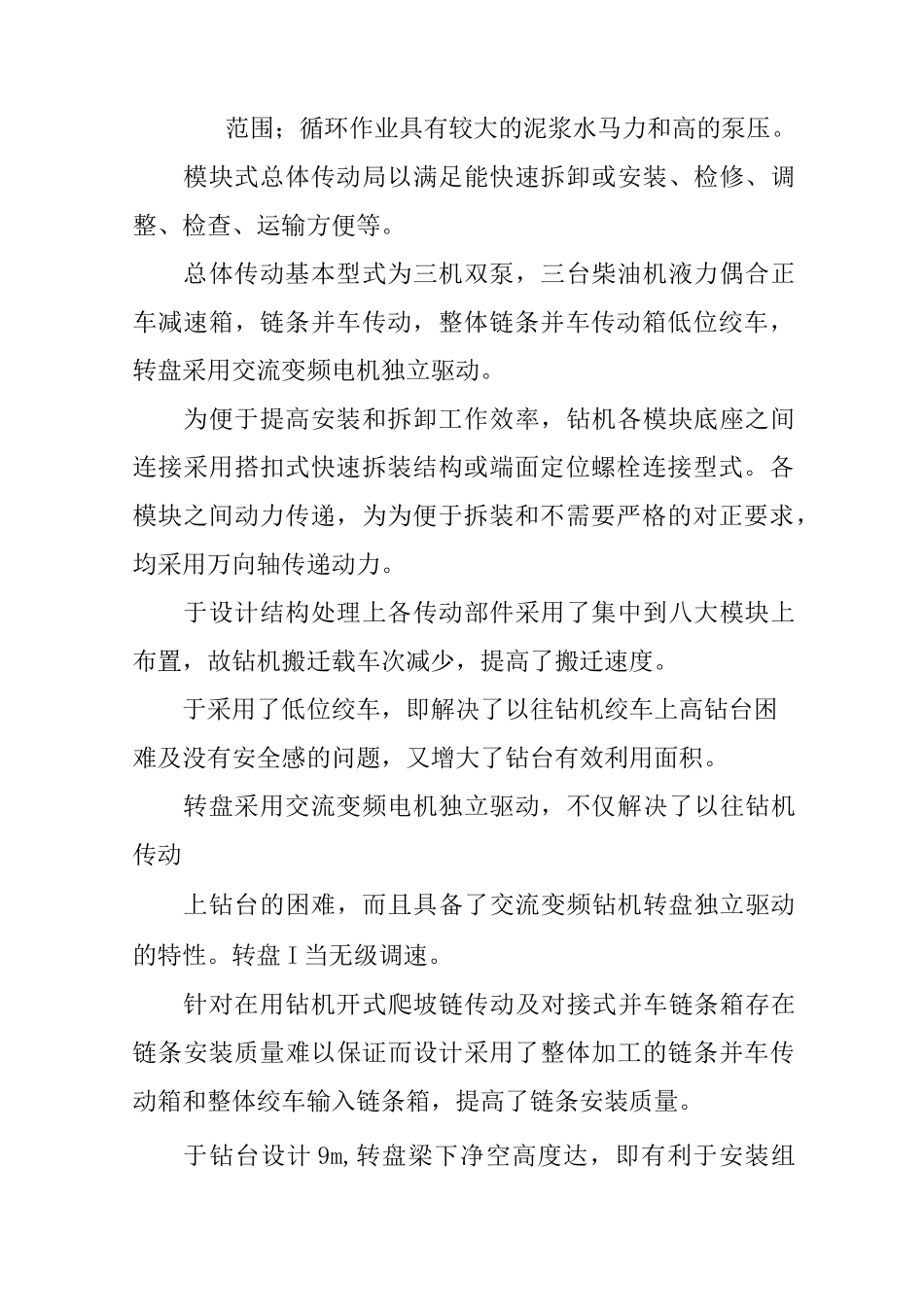

ZJ70LDB钻机说明书-宝鸡ZJ70/4500LDB钻机使用说明书AZ70026-00SM中原石油勘探局钻采设备厂20XX年11月目录1．前言2．基本参数3．成套范围4．结构说明5．钻机工作特性6．安装与试运转7．操作与使用8．检查、保养与故障排除9．钻机润滑油品一览表10．部件使用说明书明细表附：ZJ70/4500LDB钻机总图二张ZJ70/4500LDB钻机基础图一张1、前言ZJ70/4500LDB钻机是我厂在ZJ70/4500L、ZJ70/4500LD钻机的基础上设计生产的复合传动钻机。该钻机不仅有交流变频钻机的优点，而且也具有备价格低廉地机械传动钻机优势。可用于油田油气水井的勘探开发，适用7000米井深作业。该钻机即可满足各油田对新型7000钻机的需要。本钻机与在用的同档次钻机相比具有如下一些特点：钻机整机性能满足科学钻井工艺的要求。即旋转钻进工况具有大的速度范围和圈套的扭矩范围。绞车提升具有大的提升范围；循环作业具有较大的泥浆水马力和高的泵压。模块式总体传动局以满足能快速拆卸或安装、检修、调整、检查、运输方便等。总体传动基本型式为三机双泵，三台柴油机液力偶合正车减速箱，链条并车传动，整体链条并车传动箱低位绞车，转盘采用交流变频电机独立驱动。为便于提高安装和拆卸工作效率，钻机各模块底座之间连接采用搭扣式快速拆装结构或端面定位螺栓连接型式。各模块之间动力传递，为为便于拆装和不需要严格的对正要求，均采用万向轴传递动力。于设计结构处理上各传动部件采用了集中到八大模块上布置，故钻机搬迁载车次减少，提高了搬迁速度。于采用了低位绞车，即解决了以往钻机绞车上高钻台困难及没有安全感的问题，又增大了钻台有效利用面积。转盘采用交流变频电机独立驱动，不仅解决了以往钻机传动上钻台的困难，而且具备了交流变频钻机转盘独立驱动的特性。转盘I当无级调速。针对在用钻机开式爬坡链传动及对接式并车链条箱存在链条安装质量难以保证而设计采用了整体加工的链条并车传动箱和整体绞车输入链条箱，提高了链条安装质量。于钻台设计9m,转盘梁下净空高度达，即有利于安装组合防喷器，又利于井口返回泥浆导流，而且对泥浆罐布置和泵吸入有利。钻台前底座为旋升时结构，钻台上的转盘传动总成、立根台、转盘梁等底位安装，整体升到9m高度。结构设计上有针对性地解决了在用的钻机：安装时难找正；工作时常漏油；拆卸易变形；检修时不方便；搬家时工效低等问题。采用井口机械化工具，减轻了工人的劳动强度，既可用机械猫头，又可使用液压猫头。2、基本参数总体技术参数名义钻深范围4500-7000m4000-6000m最大钩载4500kN最大钻柱重量160000Kg绞车最大输入功率1470kw提升系统绳系637钢丝绳绳系©38mm钻井泵功率231176kw转盘开口直径©钻台高度9m井架K型起升立根28m钻机总功率配备绞车主要技术参数档位数大钩/s快绳最大拉力绞车最大输入功率滚筒缠绳直径1430mm刹车型式却辅助刹车刹车盘尺寸转盘主要参数开孔直径最大静载荷最大工作扭矩最高工作转速传动比331100kw4正档2倒档提升速度485kN1470kw©7703盘式刹车水套冷DWSF70风冷式电磁涡流刹车©1520376©5850kN300r/min用转速为1300r/min,净功率为1100kw，液力偶合正车减速箱型号为YOZJ750Hsh型，最高效率95%，减速比，用285型万向轴联接动力传递给传动箱的动力输入离合器。柴油机弯矩器螺栓及压板装在动力机组底座的T型槽上。动力机模块，整个与并车传动箱底座用端部搭扣螺栓连接，与钻机底座用压板螺栓联结。并在传动箱模块并车传动箱主要三个动力输入LT6003250离合器，二个驱动泵的AVB8003250离合器，一个AVB6003250绞车输入离合器，I、II、III号传动轴总成，I、II号泵传动轴总成，发电机传动轴总成，整体并车封闭式箱体，对节链条箱、空气系统、润滑系统、自动压风机总成、节能发电机总成等部分组成。所有气胎离合器的外轮用键与轴端相接，离合器内轮用轴承空套压装在轴上，所有轴总成是轴向装入箱体的。可在发电机传动轴总成轴头上通过窄V带驱动自动压风机，另一端通过气胎离合器驱动节能发电机。靠近绞车的动力输入轴为I号轴，主要同离合器、并车齿式离合器、轴承及轴承座、并车链轮、驱动油泵皮带轮、爬坡链轮、对节链条箱、轴等组成。II号传动轴总...
