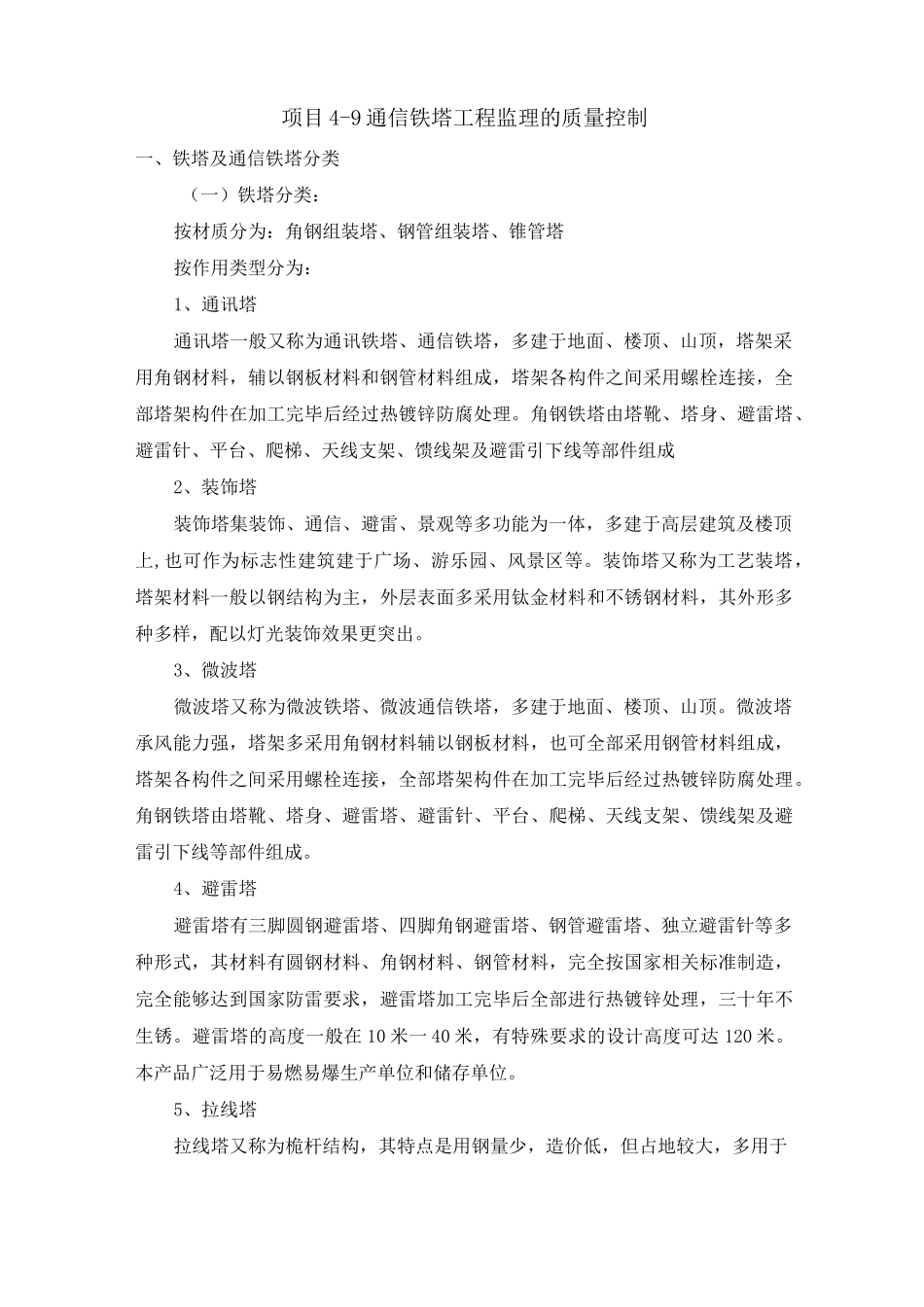

项目4-9通信铁塔工程监理的质量控制一、铁塔及通信铁塔分类（一）铁塔分类：按材质分为：角钢组装塔、钢管组装塔、锥管塔按作用类型分为：1、通讯塔通讯塔一般又称为通讯铁塔、通信铁塔，多建于地面、楼顶、山顶，塔架采用角钢材料，辅以钢板材料和钢管材料组成，塔架各构件之间采用螺栓连接，全部塔架构件在加工完毕后经过热镀锌防腐处理。角钢铁塔由塔靴、塔身、避雷塔、避雷针、平台、爬梯、天线支架、馈线架及避雷引下线等部件组成2、装饰塔装饰塔集装饰、通信、避雷、景观等多功能为一体，多建于高层建筑及楼顶上,也可作为标志性建筑建于广场、游乐园、风景区等。装饰塔又称为工艺装塔，塔架材料一般以钢结构为主，外层表面多采用钛金材料和不锈钢材料，其外形多种多样，配以灯光装饰效果更突出。3、微波塔微波塔又称为微波铁塔、微波通信铁塔，多建于地面、楼顶、山顶。微波塔承风能力强，塔架多采用角钢材料辅以钢板材料，也可全部采用钢管材料组成，塔架各构件之间采用螺栓连接，全部塔架构件在加工完毕后经过热镀锌防腐处理。角钢铁塔由塔靴、塔身、避雷塔、避雷针、平台、爬梯、天线支架、馈线架及避雷引下线等部件组成。4、避雷塔避雷塔有三脚圆钢避雷塔、四脚角钢避雷塔、钢管避雷塔、独立避雷针等多种形式，其材料有圆钢材料、角钢材料、钢管材料，完全按国家相关标准制造，完全能够达到国家防雷要求，避雷塔加工完毕后全部进行热镀锌处理，三十年不生锈。避雷塔的高度一般在10米一40米，有特殊要求的设计高度可达120米。本产品广泛用于易燃易爆生产单位和储存单位。5、拉线塔拉线塔又称为桅杆结构，其特点是用钢量少，造价低，但占地较大，多用于地域开阔地方。可作为通讯塔、测风塔、避雷塔、微波塔、中波塔气象塔等多种用途。除了占地较大缺点外可满足大多数的通信要求。6、了望塔了望塔采用钢结构形式替代了以往的砖木结构形式，其优点是重量轻，便于搬运，了望塔多建于地势较高的山顶，相比砖木结构来说其造价也相对较低。了望塔分为拉线式了望塔和自立式了望塔，其功能相同，拉线式造价较低。了望塔多用于森林防火瞭望用，所以又称为森林防火了望塔，有时也称为防火塔，此塔也可用于矿场值守和防盗用。7、照明灯塔照明灯塔可采用角钢结构、钢管结构、独杆结构等。产品分类有：投光灯塔、照明灯塔、灯台可升降灯塔、角钢结构灯塔、铁路货场灯塔等。8、电视塔电视塔又称为广播电视发射塔、多采用钢管材料辅以钢板组成，其高度多高于60米。塔架各构件之间采用螺栓连接，全部塔架构件在加工完毕后经过热镀锌防腐处理。角钢铁塔由塔靴、塔身、避雷塔、避雷针、平台、爬梯、天线支架、馈线架及避雷引下线等部件组成。9、特殊用途铁塔特殊用途铁塔主要是根据其用途有同分类的。我厂主要产品有：工艺造型塔、火炬塔、烟筒塔、消防训练塔、监控塔、钢结构水塔、观光塔、造型塔、标志塔、以及其它用途的各种钢结构铁塔。（二）通信塔分类：按材料分类：角钢塔，钢管塔按结构分类：四柱角钢塔（自立或拉线）、四柱钢管塔（自立或拉线）、三柱钢管塔（自立或拉线）、单管塔（独管塔）、拉线塔。二、铁塔基础施工的质量检验要求铁塔基础实际上是项混凝土基桩工程，施工现场应有相应的施工技术标准,健全的质量管理体系、施工质量控制和质量检验制度。铁塔基础施工项目应有施工组织设计和施工技术方案，并经建设单位和监理单位审查批准。施工时必须按照经过会审后的施工文本和相应的文件为准施工。监理人员必须根据设计文件对铁塔基础进行质量控制，对铁塔地质勘探报告及相关文件或楼层承载数据资料、图纸等相关文件进行核查，以保证铁塔基础符合工程设计要求。铁塔基础工程可分：（1）定位和测量放线；（2）土方开挖；（3）垫层浇砼（4）模板支设；（5）钢筋绑扎；（6）砼浇灌；（7）地脚螺栓定位；（8）接地装置埋设；（9）养护；（10）回填土等十道工序。下面按上述十道工序叙述质量控制过程:1、定位和测量放线：定位划线，按设计要求，依据地质勘探资料，测量铁塔基础位置，有时需要变更，必须有建设单位代表确认，在测量基础位置确定后，要对照设计再核实，保证其准确性。...
