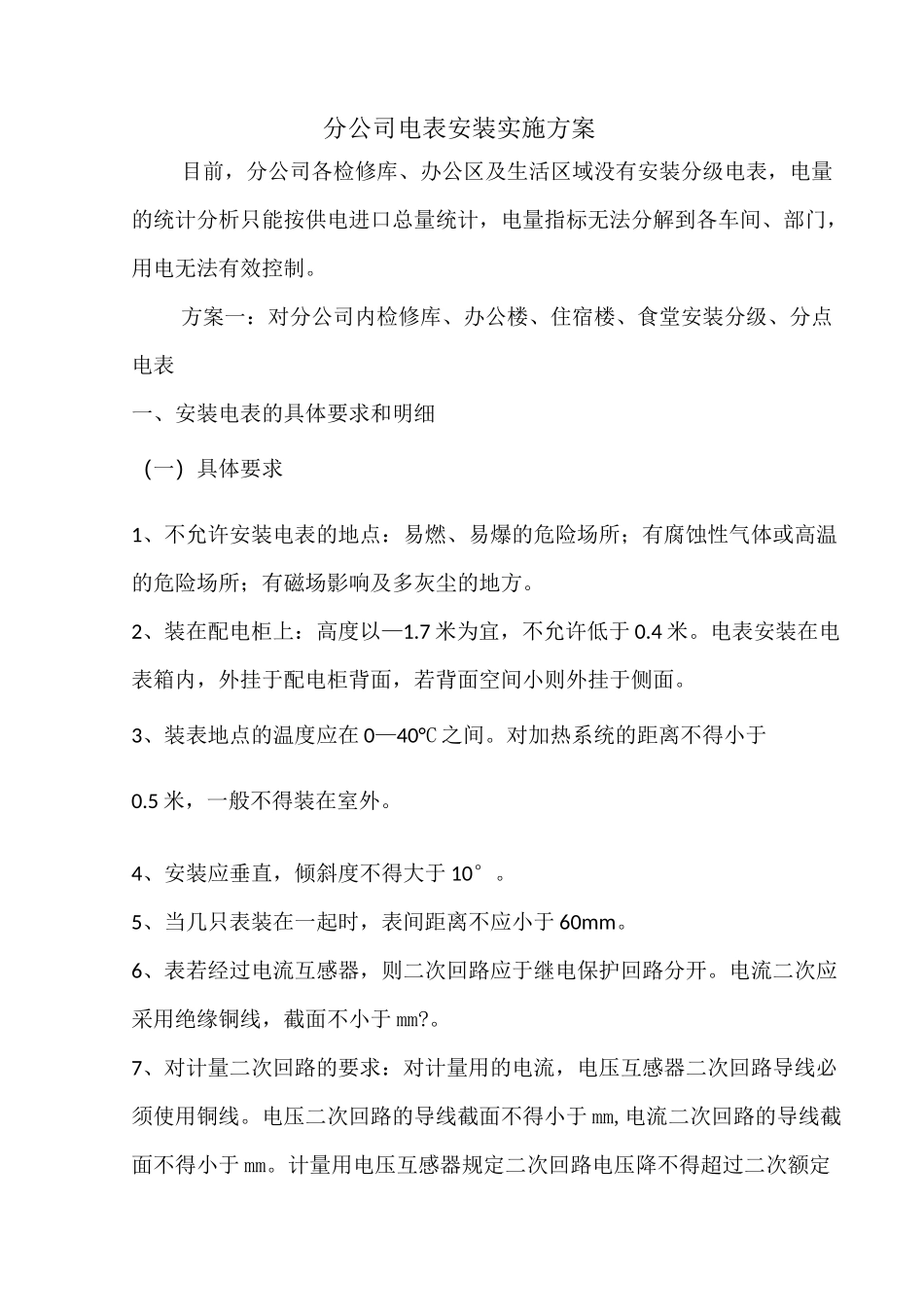

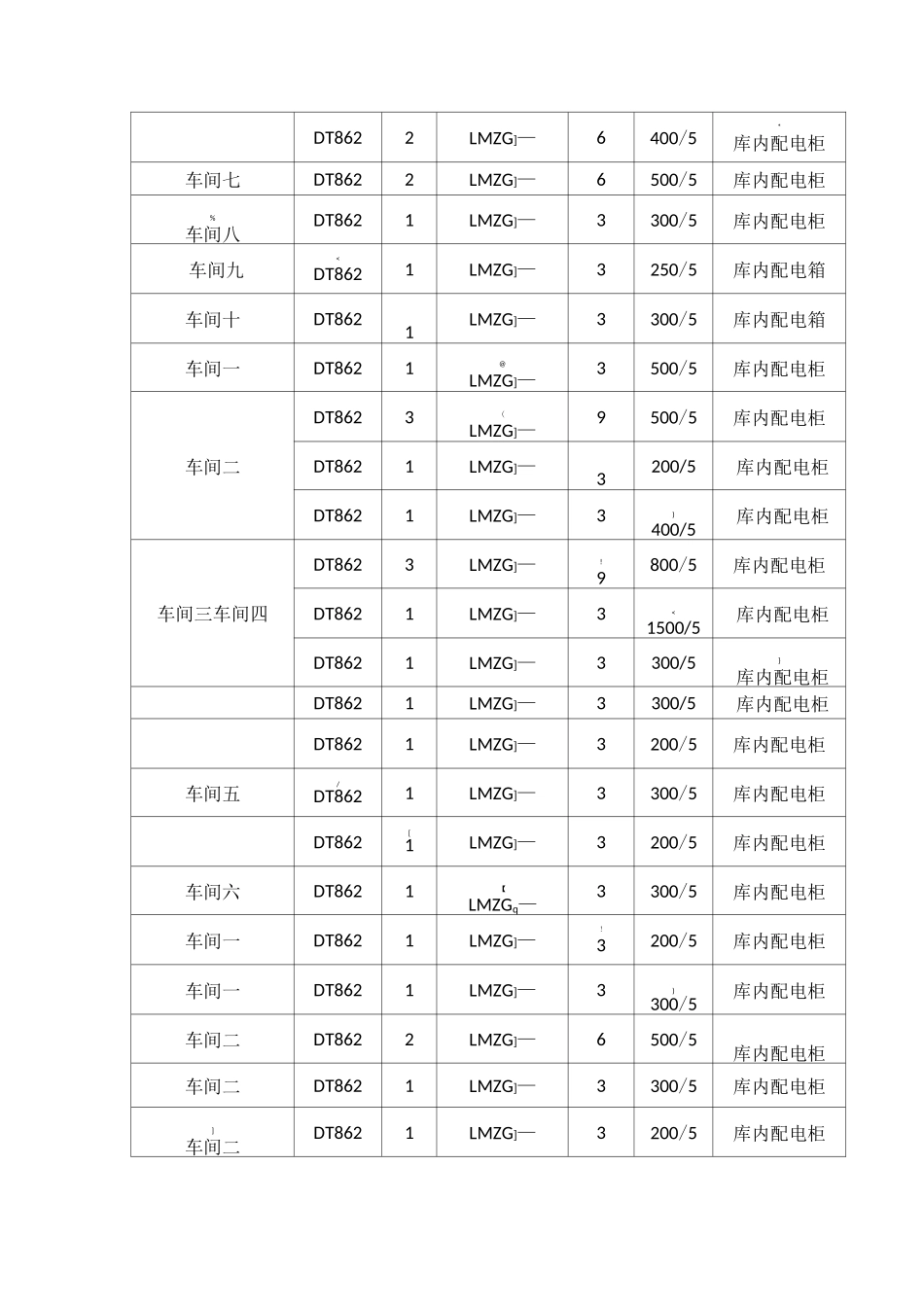

分公司电表安装实施方案目前，分公司各检修库、办公区及生活区域没有安装分级电表，电量的统计分析只能按供电进口总量统计，电量指标无法分解到各车间、部门，用电无法有效控制。方案一：对分公司内检修库、办公楼、住宿楼、食堂安装分级、分点电表一、安装电表的具体要求和明细（一）具体要求1、不允许安装电表的地点：易燃、易爆的危险场所；有腐蚀性气体或高温的危险场所；有磁场影响及多灰尘的地方。2、装在配电柜上：高度以—1.7米为宜，不允许低于0.4米。电表安装在电表箱内，外挂于配电柜背面，若背面空间小则外挂于侧面。3、装表地点的温度应在0—40°C之间。对加热系统的距离不得小于0.5米，一般不得装在室外。4、安装应垂直，倾斜度不得大于10°。5、当几只表装在一起时，表间距离不应小于60mm。6、表若经过电流互感器，则二次回路应于继电保护回路分开。电流二次应采用绝缘铜线，截面不小于mm?。7、对计量二次回路的要求：对计量用的电流，电压互感器二次回路导线必须使用铜线。电压二次回路的导线截面不得小于mm,电流二次回路的导线截面不得小于mm。计量用电压互感器规定二次回路电压降不得超过二次额定电压的%。二）电表的接线安装电表的型号为DT862,它是三相四线有功电能表。电表的接线图：1、4、7接电流互感器二次侧S1端，即电流进线端；3、6、9接电流互感器二次侧S2端,即电流出线端；2、5、8分别接三相电源；10、11接零端。为了安全，应将电流互感器S2端连接后接地。注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组，4、5、6为一组，7、8、9为一组。（三）安装电表的具体明细表&名称电表型号数量互感器型号数量变比安装地点车间一>DT8622LMZG]—6800/5库内配电柜DT8621LMZG]—3400/5库内配电柜DT8621LMZG1—3250/5库内配电柜车间二DT8621LMZG1—3250/5库内配电柜DT8621LMZG1—3A500/5库内配电柜车间三DT8621LMZG1—3200/5|库内配电柜车间四DT8621LMZG1—3300/5库内配电柜DT8621LMZG1—3600/5库内配电柜}DT8621LMZG1—3200/5库内配电柜车间五DT862》1LMZG1—3500/5库内配电柜DT8621ALMZG1—3200/5库内配电柜车间六DT8621LMZG1—)3800/5库内配电柜DT8621LMZG1—3)600/5库内配电柜DT8622LMZG]—6400/5*库内配电柜车间七DT8622LMZG]—6500/5库内配电柜%车间八DT8621LMZG]—3300/5库内配电柜车间九电表品牌为德力西，规格不限于DT862，需要施工现场最终确定具体型号2互感器17450087000互感器品牌为德力西，规格不限于LMZG1—，需要施工现场最终确定3电表箱5610056004接线及五金56)300168005人工及其他5620011200、6电表检验5610056007】合计：159800元方案二：在低压配电柜安装电表一、安装电表的具体明细表名称电表型号数量互感器型号数量变比安装地点厂修车间DT8622LMZG]—61500/5厂...
