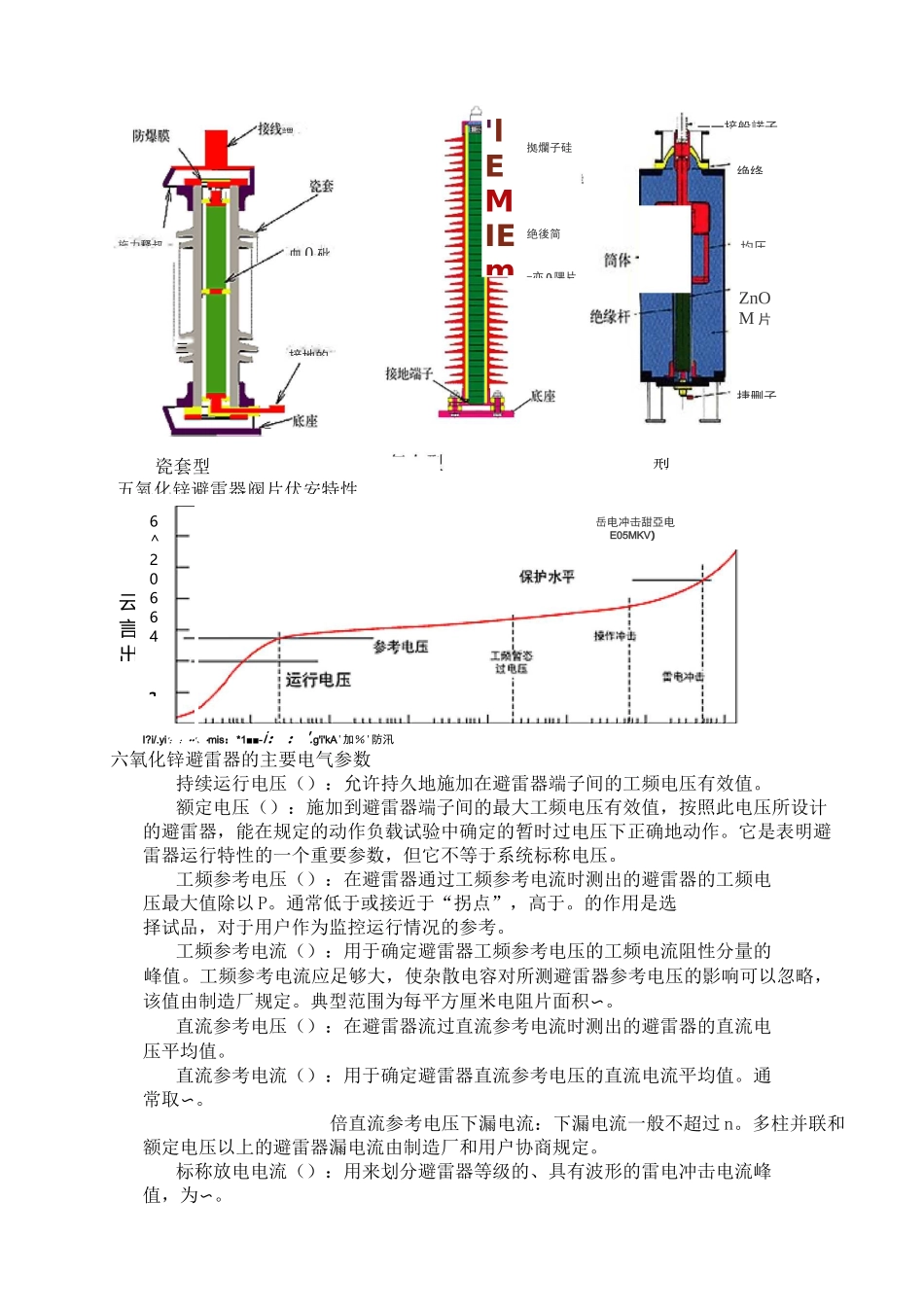

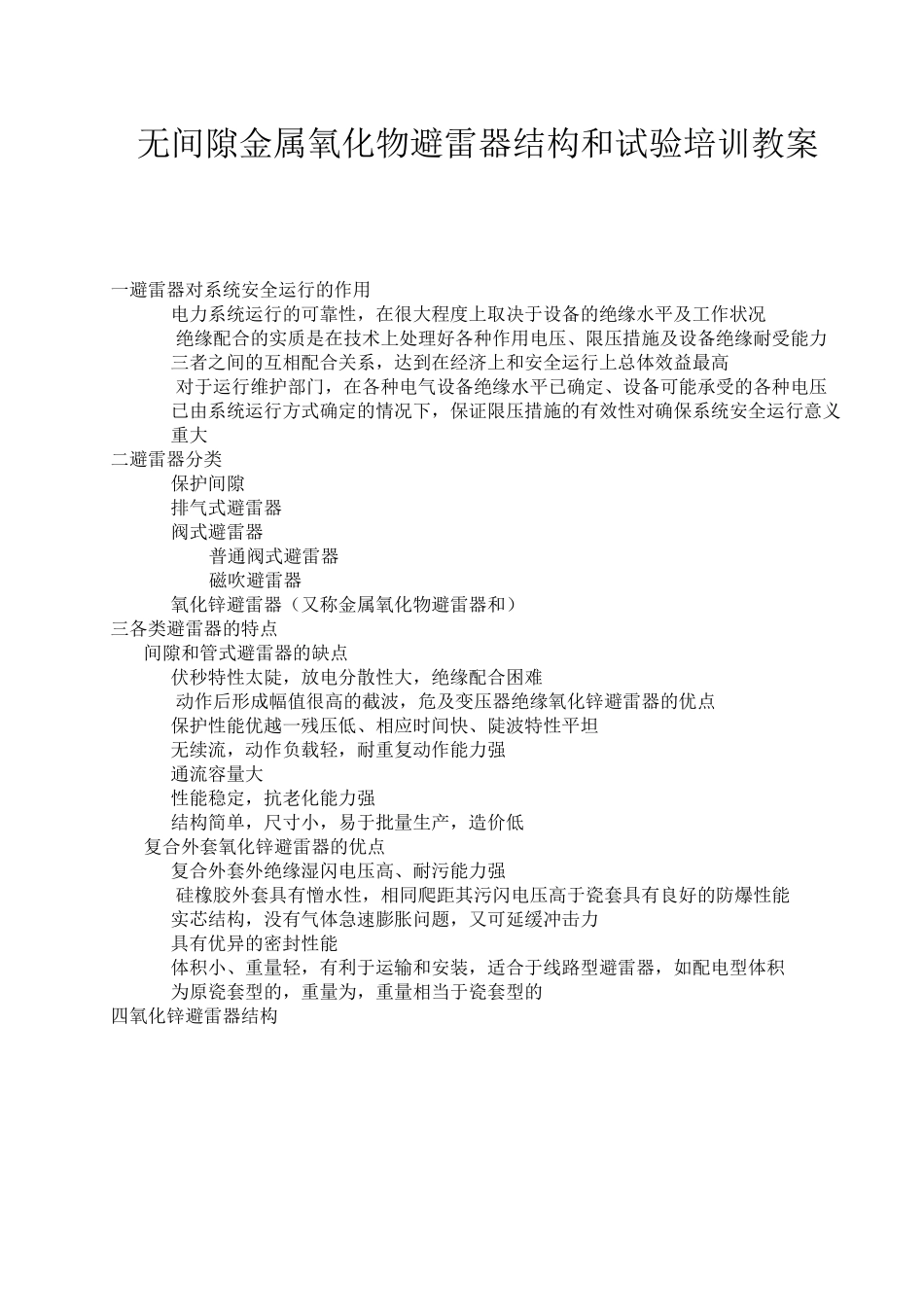

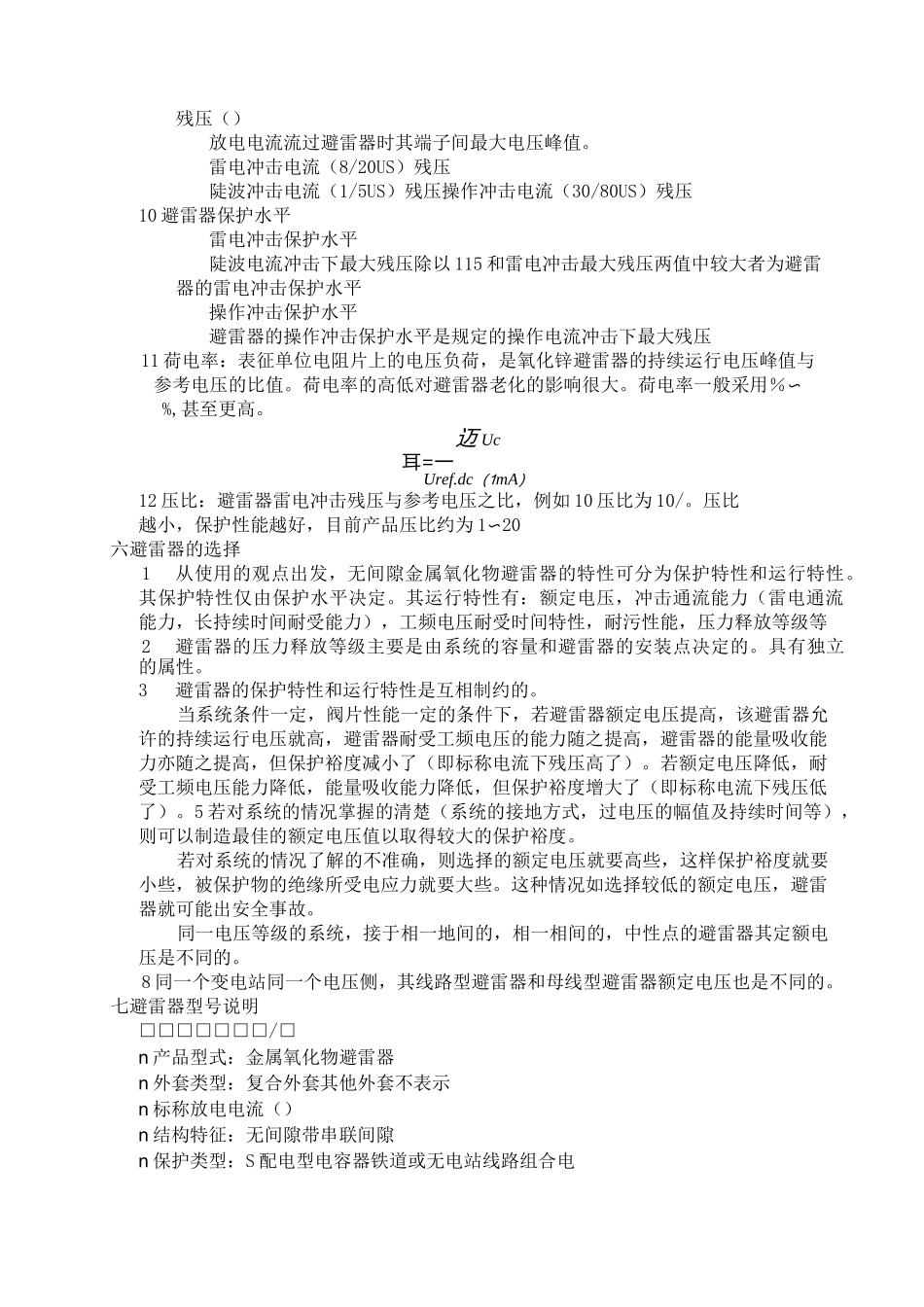

无间隙金属氧化物避雷器结构和试验培训教案一避雷器对系统安全运行的作用电力系统运行的可靠性，在很大程度上取决于设备的绝缘水平及工作状况绝缘配合的实质是在技术上处理好各种作用电压、限压措施及设备绝缘耐受能力三者之间的互相配合关系，达到在经济上和安全运行上总体效益最高对于运行维护部门，在各种电气设备绝缘水平已确定、设备可能承受的各种电压已由系统运行方式确定的情况下，保证限压措施的有效性对确保系统安全运行意义重大二避雷器分类保护间隙排气式避雷器阀式避雷器普通阀式避雷器磁吹避雷器氧化锌避雷器（又称金属氧化物避雷器和）三各类避雷器的特点间隙和管式避雷器的缺点伏秒特性太陡，放电分散性大，绝缘配合困难动作后形成幅值很高的截波，危及变压器绝缘氧化锌避雷器的优点保护性能优越一残压低、相应时间快、陡波特性平坦无续流，动作负载轻，耐重复动作能力强通流容量大性能稳定，抗老化能力强结构简单，尺寸小，易于批量生产，造价低复合外套氧化锌避雷器的优点复合外套外绝缘湿闪电压高、耐污能力强硅橡胶外套具有憎水性，相同爬距其污闪电压高于瓷套具有良好的防爆性能实芯结构，没有气体急速膨胀问题，又可延缓冲击力具有优异的密封性能体积小、重量轻，有利于运输和安装，适合于线路型避雷器，如配电型体积为原瓷套型的，重量为，重量相当于瓷套型的四氧化锌避雷器结构瓷套型五氧化锌避雷器阀片伏安特性云言出I?i/.yi'；：••'、•mis：*1■■-i：：'.g'i'kA'加％'防汛六氧化锌避雷器的主要电气参数持续运行电压（）：允许持久地施加在避雷器端子间的工频电压有效值。额定电压（）：施加到避雷器端子间的最大工频电压有效值，按照此电压所设计的避雷器，能在规定的动作负载试验中确定的暂时过电压下正确地动作。它是表明避雷器运行特性的一个重要参数，但它不等于系统标称电压。工频参考电压（）：在避雷器通过工频参考电流时测出的避雷器的工频电压最大值除以P。通常低于或接近于“拐点”，高于。的作用是选择试品，对于用户作为监控运行情况的参考。工频参考电流（）：用于确定避雷器工频参考电压的工频电流阻性分量的峰值。工频参考电流应足够大，使杂散电容对所测避雷器参考电压的影响可以忽略，该值由制造厂规定。典型范围为每平方厘米电阻片面积〜。直流参考电压（）：在避雷器流过直流参考电流时测出的避雷器的直流电压平均值。直流参考电流（）：用于确定避雷器直流参考电压的直流电流平均值。通常取〜。倍直流参考电压下漏电流：下漏电流一般不超过n。多柱并联和额定电压以上的避雷器漏电流由制造厂和用户协商规定。标称放电电流（）：用来划分避雷器等级的、具有波形的雷电冲击电流峰值，为〜。三謂血0砒施力释叔接地的拠爛子硅擁胶伞醉绝後简型-亦0隅片'lEMIEm一一接般諾子绝绦均压ZnOM片捷删子26^20664岳电冲击甜亞电E05MKV）残压（）放电电流流过避雷器时其端子间最大电压峰值。雷电冲击电流（8/20US）残压陡波冲击电流（1/5US）残压操作冲击电流（30/80US）残压10避雷器保护水平雷电冲击保护水平陡波电流冲击下最大残压除以115和雷电冲击最大残压两值中较大者为避雷器的雷电冲击保护水平操作冲击保护水平避雷器的操作冲击保护水平是规定的操作电流冲击下最大残压11荷电率：表征单位电阻片上的电压负荷，是氧化锌避雷器的持续运行电压峰值与参考电压的比值。荷电率的高低对避雷器老化的影响很大。荷电率一般采用％〜%,甚至更高。迈Uc耳=一Uref.dc（1mA）12压比：避雷器雷电冲击残压与参考电压之比，例如10压比为10/。压比越小，保护性能越好，目前产品压比约为1〜20六避雷器的选择1从使用的观点出发，无间隙金属氧化物避雷器的特性可分为保护特性和运行特性。其保护特性仅由保护水平决定。其运行特性有：额定电压，冲击通流能力（雷电通流能力，长持续时间耐受能力），工频电压耐受时间特性，耐污性能，压力释放等级等2避雷器的压力释放等级主要是由系统的容量和避雷器的安装点决定的。具有独立的属性。3避雷器的保护特性和运行特性是互相制约的。当系统条件一定，阀片性能一定的条件下，若避雷器额定电压提高，该避雷器允许的持续...
