紫外线水消毒设备剂量测试方法VIP免费

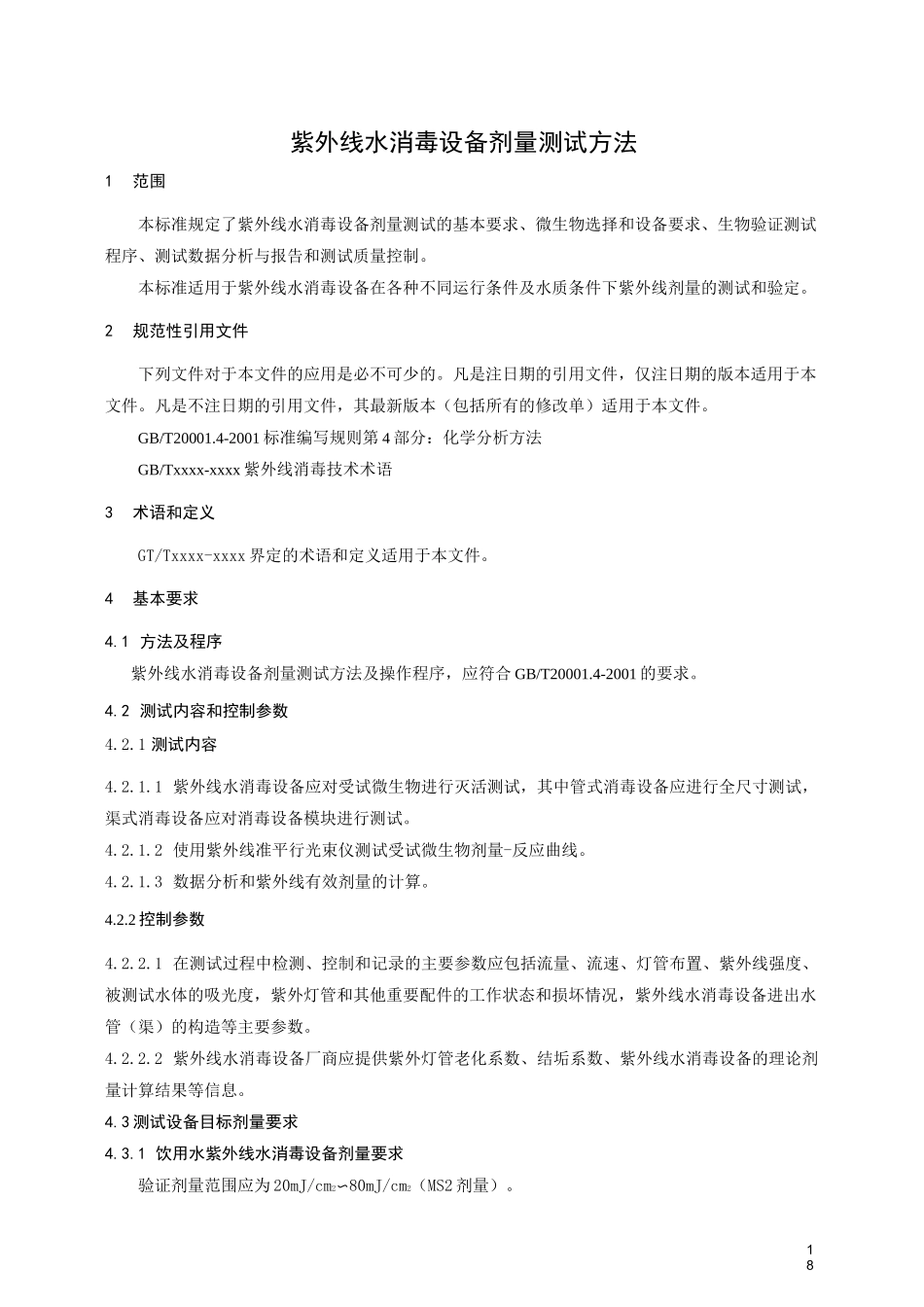

18紫外线水消毒设备剂量测试方法1范围本标准规定了紫外线水消毒设备剂量测试的基本要求、微生物选择和设备要求、生物验证测试程序、测试数据分析与报告和测试质量控制。本标准适用于紫外线水消毒设备在各种不同运行条件及水质条件下紫外线剂量的测试和验定。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T20001.4-2001标准编写规则第4部分：化学分析方法GB/Txxxx-xxxx紫外线消毒技术术语3术语和定义GT/Txxxx-xxxx界定的术语和定义适用于本文件。4基本要求4.1方法及程序紫外线水消毒设备剂量测试方法及操作程序，应符合GB/T20001.4-2001的要求。4.2测试内容和控制参数4.2.1测试内容4.2.1.1紫外线水消毒设备应对受试微生物进行灭活测试，其中管式消毒设备应进行全尺寸测试，渠式消毒设备应对消毒设备模块进行测试。4.2.1.2使用紫外线准平行光束仪测试受试微生物剂量-反应曲线。4.2.1.3数据分析和紫外线有效剂量的计算。4.2.2控制参数4.2.2.1在测试过程中检测、控制和记录的主要参数应包括流量、流速、灯管布置、紫外线强度、被测试水体的吸光度，紫外灯管和其他重要配件的工作状态和损坏情况，紫外线水消毒设备进出水管（渠）的构造等主要参数。4.2.2.2紫外线水消毒设备厂商应提供紫外灯管老化系数、结垢系数、紫外线水消毒设备的理论剂量计算结果等信息。4.3测试设备目标剂量要求4.3.1饮用水紫外线水消毒设备剂量要求验证剂量范围应为20mJ/cm2〜80mJ/cm2（MS2剂量）。184.3.2污水紫外线水消毒设备剂量要求验证剂量范围应为5mJ/cm2〜25町/cm2（T1剂量）。4.3.3再生水紫外线水消毒设备剂量要求验证剂量范围应为50mJ/cm2〜100mJ/cm2（MS2剂量）。4.4测试工况选择紫外线水消毒设备可调整的参数应包括流量、紫外线穿透率和紫外灯管的输出功率。紫外线水消毒设备剂量验证测试应包括3组不同流量和3组不同紫外线穿透率。当紫外灯管的输出功率可调时，还应包括灯管3组不同的输出功率。4.5实际工程设备安装应满足验证要求4.5.1现场条件4.5.1.1紫外线穿透率实际运行时的紫外线穿透率不应小于验证时的紫外线穿透率。4.5.1.2流量实际运行时的流量不应大于验证时的流量。4.5.1.3流态实际运行时的流态应与验证时的流态一致。4.5.1.4紫外灯输出功率实际运行时的紫外灯输出功率不应小于验证时的紫外灯输出功率。4.5.2设备要求安装过程中消毒设备的尺寸、灯管型号、镇流器型号、灯管数量和灯管布置等应与紫外线水消毒设备验证时的参数一致。4.5.3安装要求4.5.3.1管式消毒设备应保证实际运行的紫外线水消毒设备剂量大于或等于生物验证剂量。对于管式消毒设备，消毒设备入口前应安装一段直管，其长度应比验证时的入口直管增加5倍于管径的长度。4.5.3.2渠式消毒设备应保证实际运行时进入水消毒设备的水力学状况优于剂量验证时的状况。5微生物选择和设备要求5.1微生物选择对于饮用水和再生水消毒设备的剂量验证，应采用MS2作为受试微生物；对于污水消毒设备的剂量验证，应采用T1或者粪大肠菌作为受试微生物。T1和粪大肠菌适用的剂量范围2.5mJ/cm2〜25mJ/cm2,MS2适用的剂量范围为10町/cm2〜120mJ/cm2。5.2测试设备要求5.2.1设备布置测试所选择管路的水力学状况不应优于实际工程的水力学状况，保证测试剂量不高于实际工程的紫外线水消毒设备剂量。紫外线水消毒设备的剂量测试系统布置如图1所示。18/.W说明：1——受试微生物投加口；2——紫外线穿透率调节试剂投加口；3——源水；4——计量泵；5——提升泵；6——静态混合器；7——进水取样口；8——紫外线水消毒设备；9——出水取样口。图1紫外线水消毒设备剂量测试系统布置5.2.2取样口对于管式紫外线水消毒设备，进水取样口和出水取样口与消毒设备之间应连接一个L型、T型或者S型弯头。对于渠式紫外线水消毒设备，进水取样口和出水取样口应距离消毒设备5倍于渠道宽度的距离。5.2.3紫外灯管紫外线水消毒设备验证用灯管应具有详细的型号、工作参数、尺寸、压力等级、发射光谱、光电转化率、生产厂商等信息。验证用灯管...
