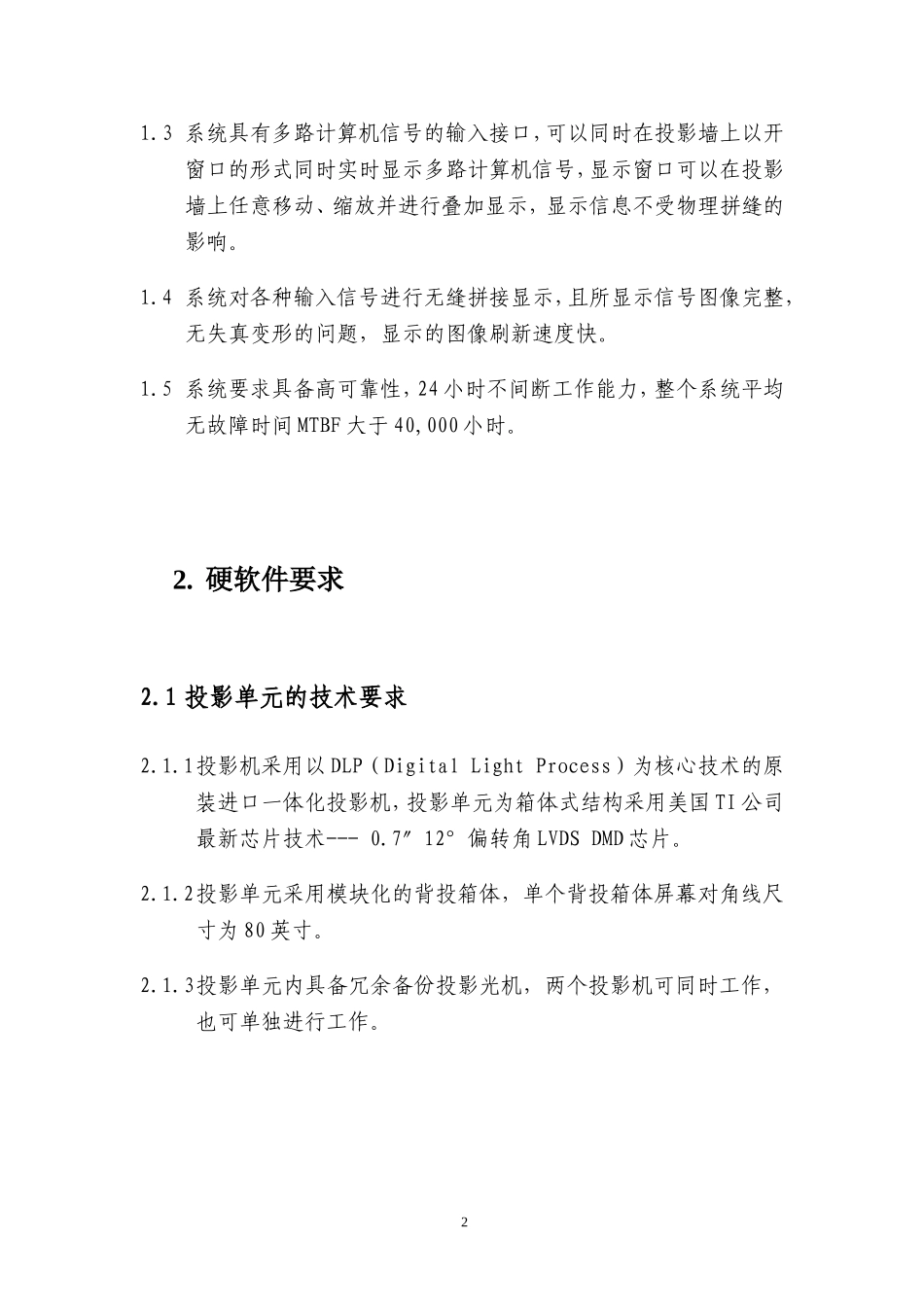

大屏幕显示系统招标方案一、项目简介本项目的大屏幕显示系统采用80"单元组成DLP背投式大屏幕系统，招标范围为3x7（21块）80"单元DLP背投式投影单元，包括提供大屏幕系统的安装底座、图像拼接处理器、显示控制软件、VGA信号分配器等大屏幕相关设备。二、技术要求1.总则1.1大屏幕系统的画面、功能应可以在日常运行中根据招标人需要任意定义，可对显示画面进行任意切换、缩放、漫游、开窗口显示等，并可方便地通过操作员站进行切换，大屏显示系统应可以任意划分窗口分别或同时显示多路图像，也能将所有大屏幕显示功能合而为一，显示一幅画面，可以根据需要而确定。1.2应支持多屏图像拼接，画面可整屏显示，也可分屏显示，画面能够自由缩放、移动、漫游，不受物理拼缝的限制。采用软件控制窗口的拼接与分割，屏与屏之间的拼缝不能影响汉字和图像的正确显示。11.3系统具有多路计算机信号的输入接口，可以同时在投影墙上以开窗口的形式同时实时显示多路计算机信号，显示窗口可以在投影墙上任意移动、缩放并进行叠加显示，显示信息不受物理拼缝的影响。1.4系统对各种输入信号进行无缝拼接显示，且所显示信号图像完整，无失真变形的问题，显示的图像刷新速度快。1.5系统要求具备高可靠性，24小时不间断工作能力，整个系统平均无故障时间MTBF大于40,000小时。2.硬软件要求2.1投影单元的技术要求2.1.1投影机采用以DLP（DigitalLightProcess）为核心技术的原装进口一体化投影机，投影单元为箱体式结构采用美国TI公司最新芯片技术---0.7″12°偏转角LVDSDMD芯片。2.1.2投影单元采用模块化的背投箱体，单个背投箱体屏幕对角线尺寸为80英寸。2.1.3投影单元内具备冗余备份投影光机，两个投影机可同时工作，也可单独进行工作。22.1.4投影机芯亮度输出大于1700ANSI流明；单机原始分辨率不小于1024×768；图像对比度≥1500：1，对比度一致性>95%；具有亮度自动调整系统，灯泡衰减率不同使得单元的亮度不一致时，自动调整单元亮度，使显示墙亮度均匀一致2.1.5核心成像部件DMD显示部件的寿命应超过100,000小时；投影灯泡需采用专用UHP120W冷光源灯泡，使用寿命不低于6000小时（半衰期）。2.1.6色彩灰度等级10bit/色，色彩种类达到1G色,RGB基色矫正精度高达14bit，色彩调节更加细致精确；具有色彩自动调整系统，在灯泡、色轮、机芯光学元件使单元色彩不一致时，自动计算单元色彩最佳值，使显示墙色彩均匀。2.1.7单屏亮度均匀性大于90%，画面稳定无闪烁；投影机应具有整屏色平衡调整功能，而且具有完善的色彩调整功能，以确保大屏幕拼接后各单元基色一致，从而保证总体无明显色差。2.1.8能够使用串联的RS232接口对单台投影机进行拼接控制，也可同时控制多台投影机。2.1.9投影机的结构采用先进的全模块式结构，模块的更换应方便快捷，以缩短维修时间。2.1.10输入信号：RGB输入：可自动适应分离同步、复合同步或绿同步信号；标准VIDEO信号输入:需满足PAL，NTSC及SECAM制式信号；数字RGB输入：DVI接口，支持TMDS格式；32.1.11标准控制信号输入输出：至少具有1路RS232输入和1路RS232输出，要求所有投影机的RS232接口可以进行串接，串接后连接至控制系统。2.1.12单屏应有不少于2路数字RGB接口输入、2路RGB输入口和1路VIDEO输入口。2.1.13箱体、底座采用铝合金材料，外层涂有绝缘材料。2.1.14投影机机箱后的噪声≤38dB，并提供权威部门的检测报告。2.1.15屏幕采用高增益高对比度的黑色纯玻璃幕，整体增益1.7；并且具有防尘防潮防反光等功能，可以适应屏幕表面擦洗清洁维护（包括用水清洁），适应气候潮湿等特点，能避免反光影响观看效果；2.1.16大屏幕拼接后总体平整，整墙表面平整精度误差不大于0.5mm；投影单元屏幕的水平视角不小于160度，垂直视角不小于140度（黑色纯玻璃屏幕）；屏幕之间的物理拼接缝隙小于0.5mm,并已完全包含屏幕的热胀冷缩导致的伸展空间。屏幕表面不应有压边条、螺钉，钩针片、缝针、穿线等任何妨碍视觉的固定装置存在。2.1.17投影机芯及镜头具有完备防尘措施，机芯光学及电路部分不应有任何无防护裸露；（需提供相关5级防尘测试证明文件）2.1.18投影单元可以确保24小时连续运行，具有先...
