科士达“光储充一体化”系统VIP免费

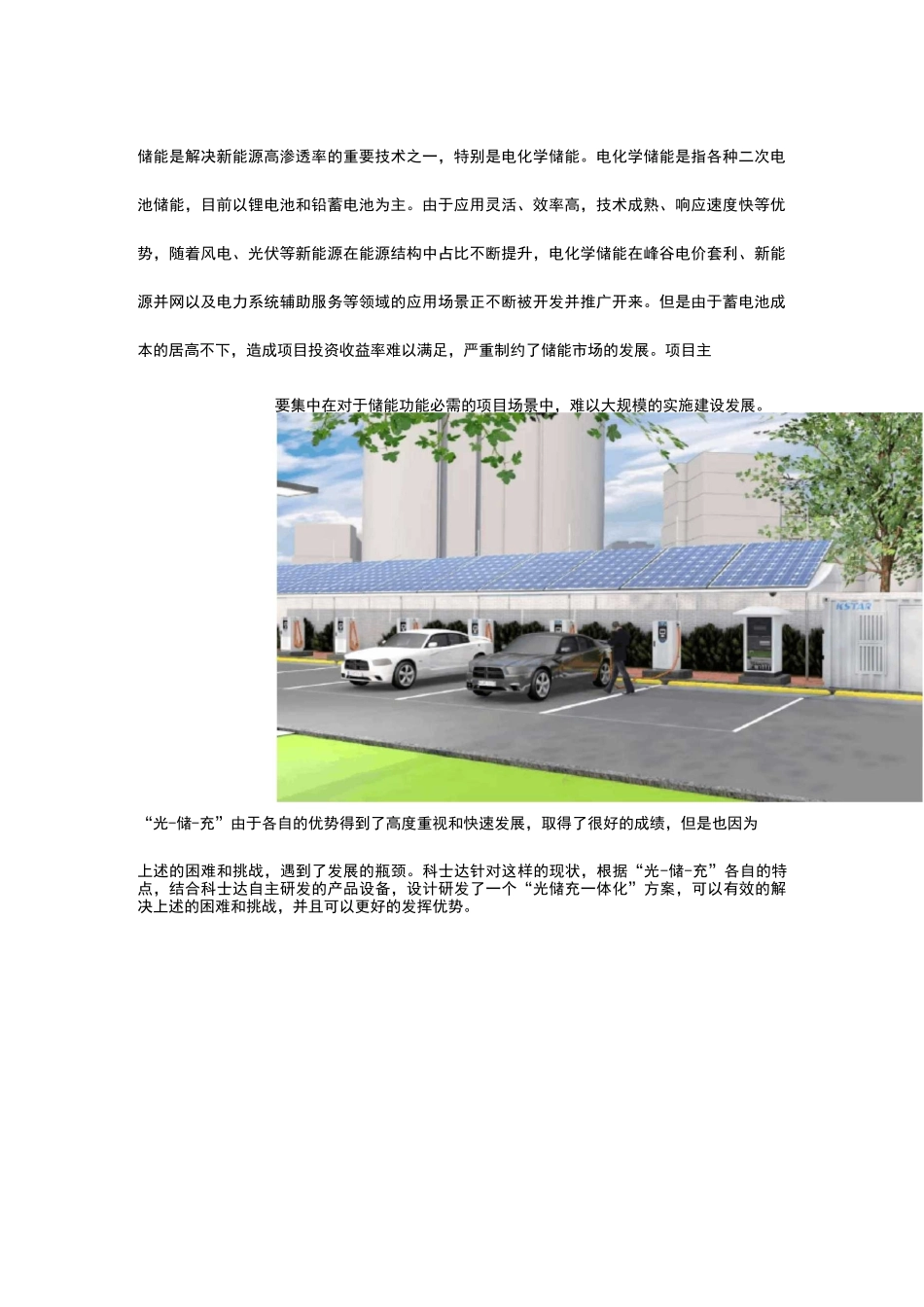

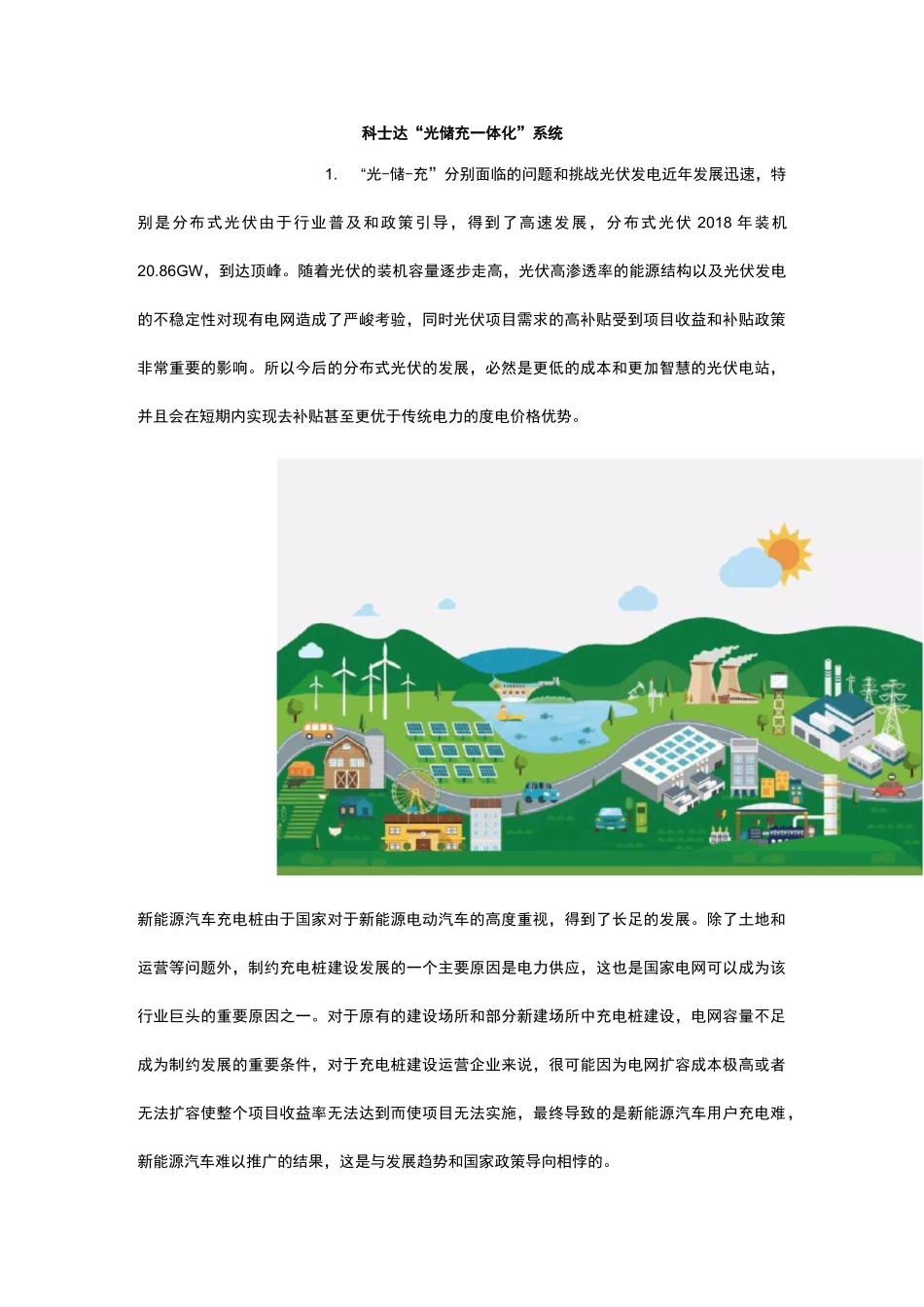

科士达“光储充一体化”系统1.“光-储-充”分别面临的问题和挑战光伏发电近年发展迅速，特别是分布式光伏由于行业普及和政策引导，得到了高速发展，分布式光伏2018年装机20.86GW，到达顶峰。随着光伏的装机容量逐步走高，光伏高渗透率的能源结构以及光伏发电的不稳定性对现有电网造成了严峻考验，同时光伏项目需求的高补贴受到项目收益和补贴政策非常重要的影响。所以今后的分布式光伏的发展，必然是更低的成本和更加智慧的光伏电站，并且会在短期内实现去补贴甚至更优于传统电力的度电价格优势。新能源汽车充电桩由于国家对于新能源电动汽车的高度重视，得到了长足的发展。除了土地和运营等问题外，制约充电桩建设发展的一个主要原因是电力供应，这也是国家电网可以成为该行业巨头的重要原因之一。对于原有的建设场所和部分新建场所中充电桩建设，电网容量不足成为制约发展的重要条件，对于充电桩建设运营企业来说，很可能因为电网扩容成本极高或者无法扩容使整个项目收益率无法达到而使项目无法实施，最终导致的是新能源汽车用户充电难，新能源汽车难以推广的结果，这是与发展趋势和国家政策导向相悖的。储能是解决新能源高渗透率的重要技术之一，特别是电化学储能。电化学储能是指各种二次电池储能，目前以锂电池和铅蓄电池为主。由于应用灵活、效率高，技术成熟、响应速度快等优势，随着风电、光伏等新能源在能源结构中占比不断提升，电化学储能在峰谷电价套利、新能源并网以及电力系统辅助服务等领域的应用场景正不断被开发并推广开来。但是由于蓄电池成本的居高不下，造成项目投资收益率难以满足，严重制约了储能市场的发展。项目主要集中在对于储能功能必需的项目场景中，难以大规模的实施建设发展。“光-储-充”由于各自的优势得到了高度重视和快速发展，取得了很好的成绩，但是也因为上述的困难和挑战，遇到了发展的瓶颈。科士达针对这样的现状，根据“光-储-充”各自的特点，结合科士达自主研发的产品设备，设计研发了一个“光储充一体化”方案，可以有效的解决上述的困难和挑战，并且可以更好的发挥优势。2.1系统介绍□fliarSIi^T&fyi*p4riRftfkK淳計程=4五DCDC?t^It料理2.科士达“光储充一体化”系统介绍科士达的“光储充一体化”系统是针对“光-储-充”所面临的困难和挑战，专门设计的一套智能微电网系统方案：由光伏发电、储能变流、充电桩、能量管理系统及一体化监控系统组成，采用交流母线和直流母线共用的方式，可实现多种工作模式的智能微电网系统。是一套典型的集成“源-荷-储”的系统。系统中，光伏组件输出的直流电通过DC-DC变换器与蓄电池形成直流母线，共同接入PCS的直流端。PCS的交流端与充电桩和用户其他负荷共同接入电网，形成交流母线。同时通过EMS控制整个系统的工作模式，并可实现现场和工作模式灵活，可以实现光伏-储能-负荷智能化匹配和平衡，实现利益和功能双收益。工作模式1负荷功率小。光伏发电的电能，经过DC-DC变换器，部分经过PCS变换为交流电并入电网，直接给充电桩和其他负荷供电。剩余的光伏电能通过直流母线直接储存到蓄电池。所有负荷供电都由光伏发电经过PCS来实现，不需要电网的用电，相比于没有储能，有效的提高了光伏的自发自用率，提高了项目收益率。工作模式2负荷功率适中。光伏发电的电能，经过DC-DC变换器，全部经过PCS变换为交流电并入电网，直接给充电桩和其他负荷供电，所有负荷供电都由光伏发电经过PCS来实现，不需要电网的用电。当光照不好，不足够支撑负荷功率时，可通过EMS协调蓄电池的能量经过PCS并入交流母线，与电网一起给负荷供电。完全实现光伏的自发自用。工作模式3负荷功率大。光伏发电的电能，接入DC-DC变换器，全部经过PCS变换为交流电并入电网，直接给充电桩和其他负荷供电，同时，通过EMS协调蓄电池的能量经过PCS并入交流母线，与电网一起给负荷供电。此时，负荷功率完全可以大于原有变压器的容量，实现柔性扩容。满足充电桩对电网容量的需求。工作模式4电网断电。当电网断电，由PCS交流输出独立离网给充电桩和其他负荷供电。能量由光伏发电和蓄电池储能的电能组成，保障了了负荷的供电连续。并且可根据电网...
