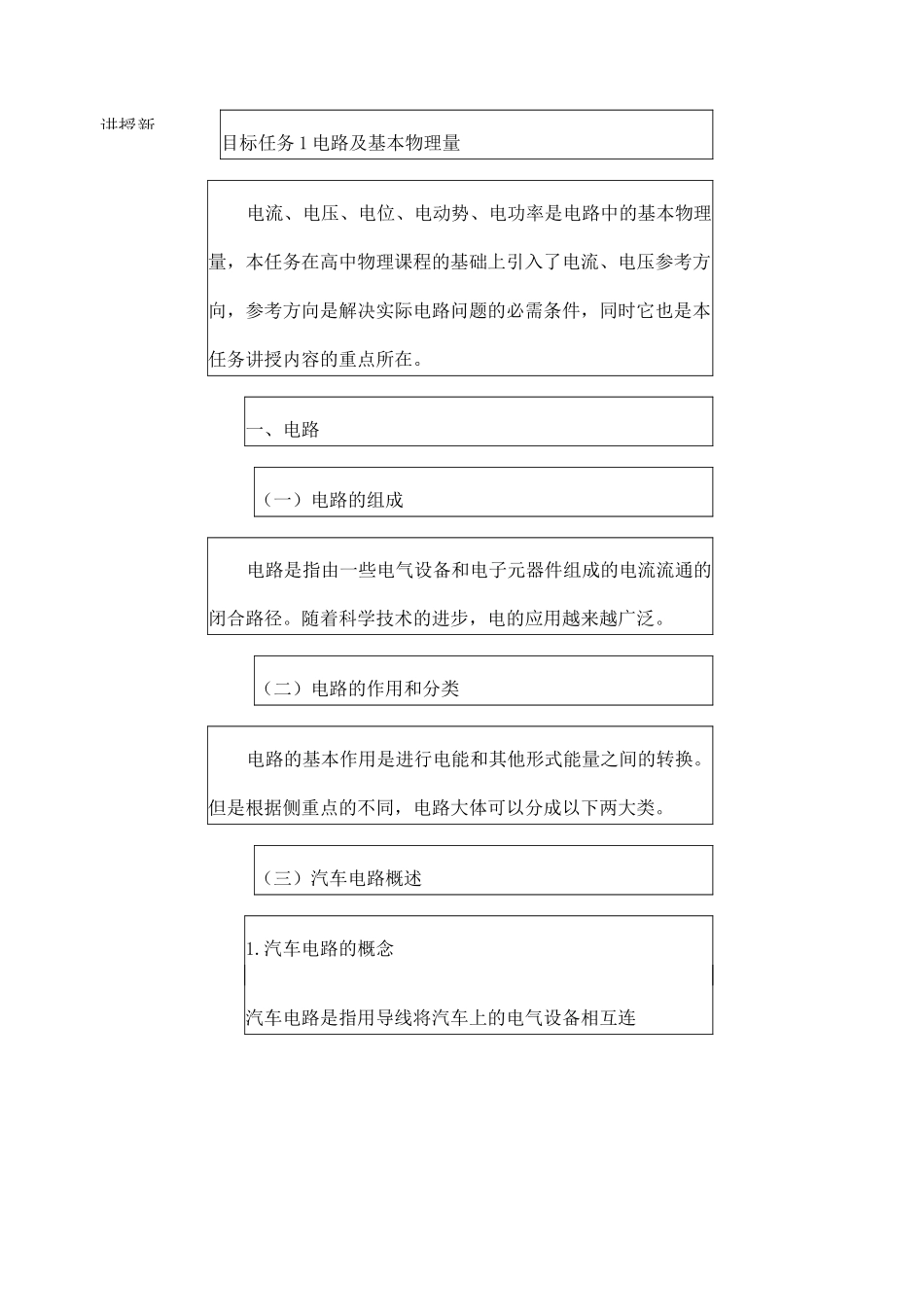

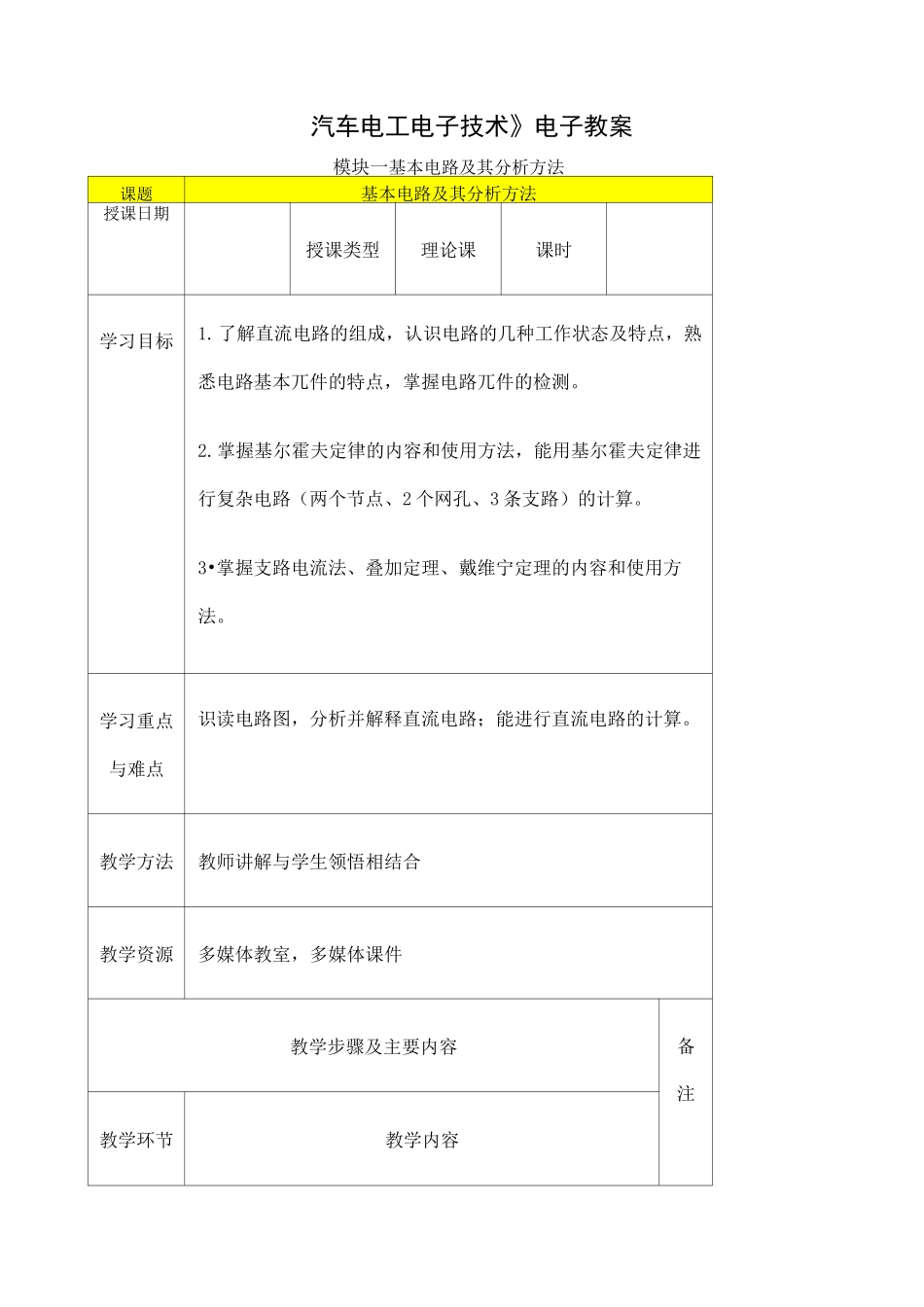

汽车电工电子技术》电子教案模块一基本电路及其分析方法课题基本电路及其分析方法授课日期授课类型理论课课时学习目标1.了解直流电路的组成，认识电路的几种工作状态及特点，熟悉电路基本兀件的特点，掌握电路兀件的检测。2.掌握基尔霍夫定律的内容和使用方法，能用基尔霍夫定律进行复杂电路（两个节点、2个网孔、3条支路）的计算。3•掌握支路电流法、叠加定理、戴维宁定理的内容和使用方法。学习重点与难点识读电路图，分析并解释直流电路；能进行直流电路的计算。教学方法教师讲解与学生领悟相结合教学资源多媒体教室，多媒体课件教学步骤及主要内容备注教学环节教学内容讲授新目标任务1电路及基本物理量电流、电压、电位、电动势、电功率是电路中的基本物理量，本任务在高中物理课程的基础上引入了电流、电压参考方向，参考方向是解决实际电路问题的必需条件，同时它也是本任务讲授内容的重点所在。一、电路（一）电路的组成电路是指由一些电气设备和电子元器件组成的电流流通的闭合路径。随着科学技术的进步，电的应用越来越广泛。（二）电路的作用和分类电路的基本作用是进行电能和其他形式能量之间的转换。但是根据侧重点的不同，电路大体可以分成以下两大类。（三）汽车电路概述1.汽车电路的概念汽车电路是指用导线将汽车上的电气设备相互连接为直流电路所构成的一个完整的供、用电系统。2•汽车电路的组成汽车电路包括电源电路、启动电路、点火电路、照明与灯光信号电路、仪表及显示系统电路、辅助装置电路和电子控制系统电路。3.汽车电路的特点低压直流汽车电气系统采用低压直流电供电，额定电压主要有12V和24V两种。二、电路中的基本物理量（一）电流电荷的定向移动形成电流。（二）电压及电位电压正电荷在电场力的作用下由A点转移到B点，电场力所做的功与电荷量的比值，称为电压。（三）电流、电压的关联参考方向电流、电压的参考方向可以任意选取。（四）电源的电动势电动势是衡量电源对电荷做功能力的物理量。（五）电功率一段电路或某一电路元件在单位时间内所吸收（消耗）或提供（产生）的电能称为电功率。目标任务2常用的电路元件一、电阻元件导体中的自由电子在做定向移动过程中，不断地相互碰撞，而且还要和组成导体的原子相碰撞，这种碰撞对电子的运动起阻碍作用，即对电流呈阻碍作用。因此称之为电阻。电阻是汽车电路中使用最多的电路元件之。二、电容元件（一）电容及基本概念两块彼此绝缘又相互靠近的导体就组成一个电容器。电容是组成电路的基本元件在电路中所占比例仅次于电阻。(二)电容在汽车电路中的典型应用电容器作为基本电子兀件在汽车电路中应用很广，作为单体元件应用的典型例子就是传统点火系统中分电器上的电容器。三、电感元件(一)电感线圈影响电磁线圈磁场强度的因素有以下几点：(1)流过线圈的电流大小；(2)线圈的匝数；(3)线圈的直径、长度和铁芯材料；(4)磁感线被切割的角度。(二)电感线圈在汽车电路中的应用在车内，尾灯、牌照灯及停车灯的灯丝是否断开是无法确认的，而电流传感器就可用于检测这类灯具的灯丝是否断开。目标任务3两种电源模型一、电压源通常一个有源元件的电路模型可用电压源US和内阻RS的串联组合表示。二、电流源理想电流源的基本性质如下：(1)理想电流源输出的电流是恒定值IS，与其端电压无关。(2)它的端电压是任意的，由外电路决定。(3)n个理想电流源可以并联，其等效电流为其代数和。若理想电流源串联，则各电流源的电流必须相等。(4)任一支路与理想电流源IS串联时，等效电流仍为电流IS,而等效电流源的电压等于原电路外部电路电压。三、电压源与电流源的等效变换电源的两种等效电路互相变换时，要注意以下几点。(1)电压源和电流源的参考方向要一致，即电流源流出电流的一端应与电压源的正极相对应。(2)所谓“等效”是指它们对外电路等效，电源内部电路不等效。(3)理想电压源与理想电流源之间不能等效变换。因为理想电压源的内阻RS=O,而理想电流源的内阻RS-°°,两者不满足等效变换条件。目标任务4电路的工作状态及电器设备的额定值一、有载工作状态各种电气设备和电路元件都有额定值。按照额定值使用，电气设备运行才能...
