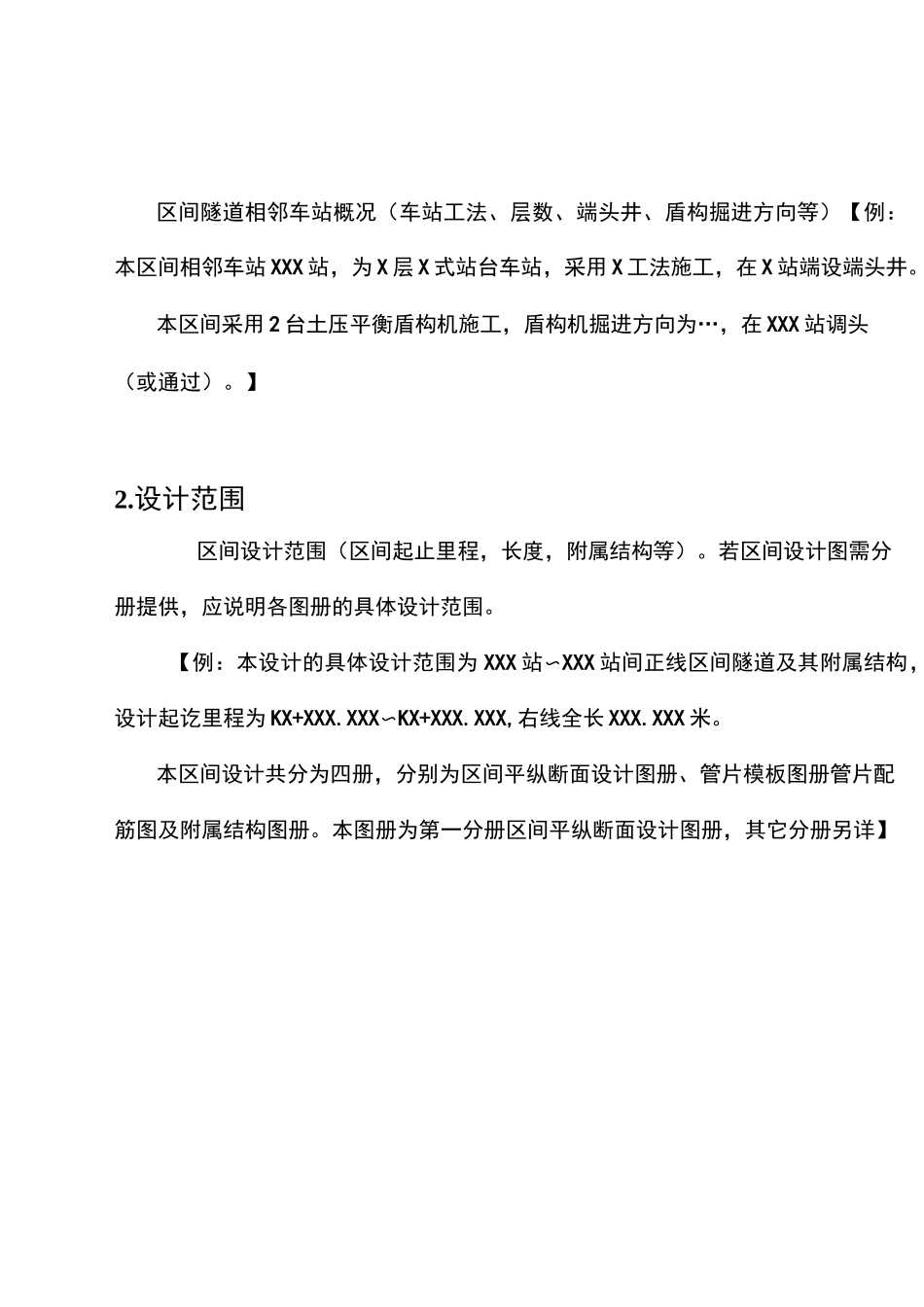

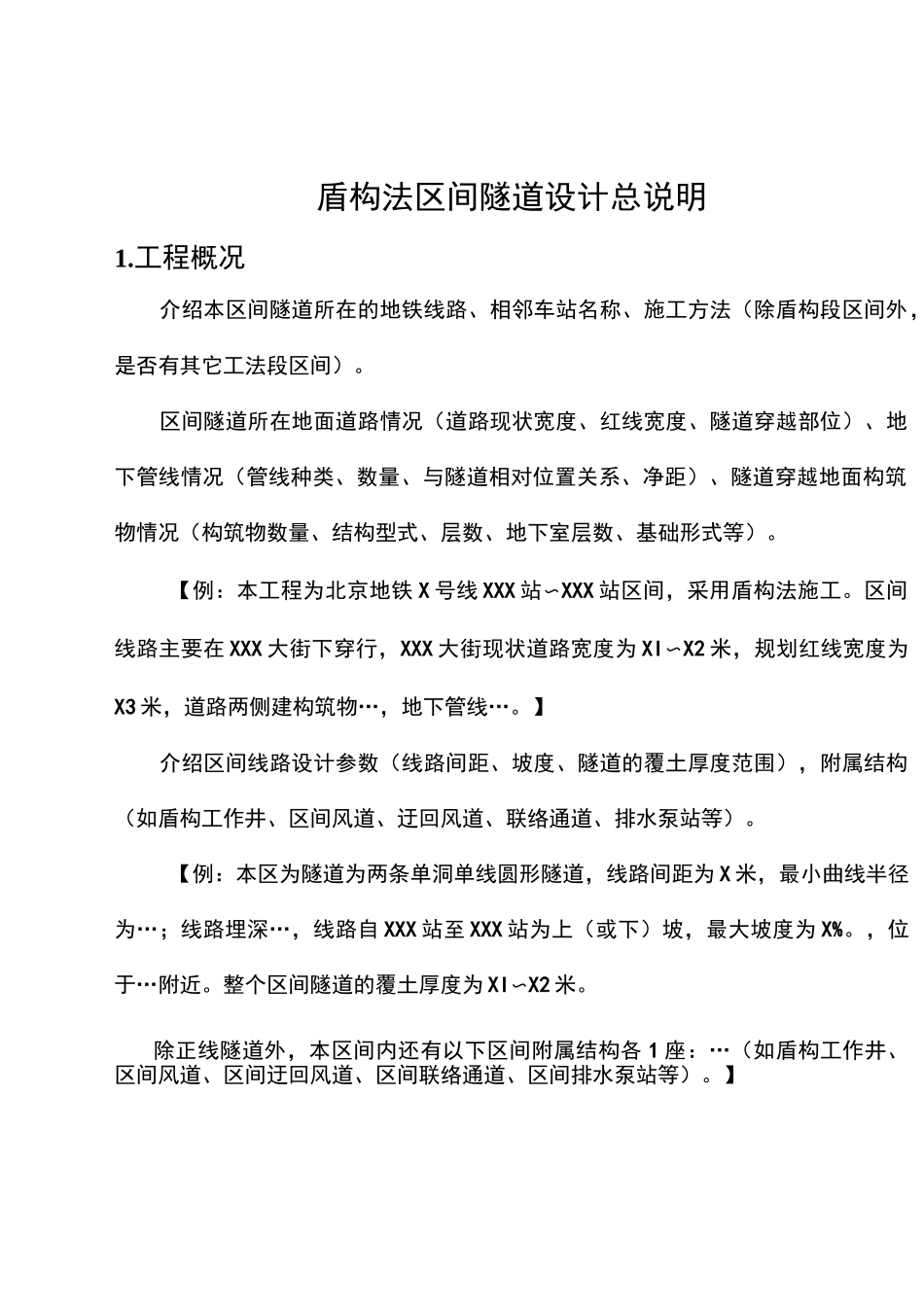

盾构法区间隧道设计总说明1.工程概况介绍本区间隧道所在的地铁线路、相邻车站名称、施工方法（除盾构段区间外，是否有其它工法段区间）。区间隧道所在地面道路情况（道路现状宽度、红线宽度、隧道穿越部位）、地下管线情况（管线种类、数量、与隧道相对位置关系、净距）、隧道穿越地面构筑物情况（构筑物数量、结构型式、层数、地下室层数、基础形式等）。【例：本工程为北京地铁X号线XXX站〜XXX站区间，采用盾构法施工。区间线路主要在XXX大街下穿行，XXX大街现状道路宽度为XI〜X2米，规划红线宽度为X3米，道路两侧建构筑物…，地下管线…。】介绍区间线路设计参数（线路间距、坡度、隧道的覆土厚度范围），附属结构（如盾构工作井、区间风道、迂回风道、联络通道、排水泵站等）。【例：本区为隧道为两条单洞单线圆形隧道，线路间距为X米，最小曲线半径为…；线路埋深…，线路自XXX站至XXX站为上（或下）坡，最大坡度为X%。，位于…附近。整个区间隧道的覆土厚度为XI〜X2米。除正线隧道外，本区间内还有以下区间附属结构各1座：…（如盾构工作井、区间风道、区间迂回风道、区间联络通道、区间排水泵站等）。】区间隧道相邻车站概况（车站工法、层数、端头井、盾构掘进方向等）【例：本区间相邻车站XXX站，为X层X式站台车站，采用X工法施工，在X站端设端头井。本区间采用2台土压平衡盾构机施工，盾构机掘进方向为…，在XXX站调头（或通过）。】2.设计范围区间设计范围（区间起止里程，长度，附属结构等）。若区间设计图需分册提供，应说明各图册的具体设计范围。【例：本设计的具体设计范围为XXX站〜XXX站间正线区间隧道及其附属结构，设计起讫里程为KX+XXX.XXX〜KX+XXX.XXX,右线全长XXX.XXX米。本区间设计共分为四册，分别为区间平纵断面设计图册、管片模板图册管片配筋图及附属结构图册。本图册为第一分册区间平纵断面设计图册，其它分册另详】3.设计依据工程项目建议书设计任务委托书区间初步设计文件及评审意见岩土工程勘察报告相应设计阶段的总体技术要求相关地形图及管线测量资料总体院下发的区间通用图其他有关的文件及会议纪要4.初步设计专家评审意见及执行情况逐条列出初步设计审查时专家对本区间提出的针对性意见，并对专家评审意见在施工设计时的执行情况进行说明。【例：审查意见：建议对全线的盾构区间管片衬砌设计进行统一。执行情况：本施工设计根据总体组下发的管片通用图设计。】5.主要设计原则及遵循的规范5.1设计原则5.1.1结构设计应保证隧道的内净空尺寸满足地铁建筑限界、盾构拼装和拆卸、盾构施工工艺等要求，并考虑一定的施工误差、结构变形和位移量、隧道沉降以及测量误差等影响。5.1.2结构设计应满足线路设计的要求，并应尽量减小施工时对地上地下构筑物、周围环境以及城市规划建设的影响。5.13严格控制工程施工引起的地面沉降量，其允许数值应根据场地的地面建筑及地下构筑物等的实际情况确定，并因地制宜地采取措施。5.1.4结构按规范规定的地震烈度进行抗震验算，并在结构设计时采取相应的构造处理措施，以提高结构的整体抗震能力。5.1.5结构设计应采取防止杂散电流腐蚀的措施。钢结构及钢连接件应进行防锈处理。5.2设计遵循的规范5.2.1《地铁设计规范》（）5.2.2《地下铁道工程施工及验收规范》（）（年版）5.2.3《建筑结构荷载规范》（）（年版）5.2.4《混凝土结构设计规范》（）35.2.5《钢结构设计规范》（）5.2.6《人民防空工程设计规范》（）5.2.7《建筑抗震设计规范》（）5.2.8《铁路隧道设计规范》（、）5.2.9《建筑地基基础设计规范》（）5.2.10《地下工程防水技术规范》（）6.主要设计标准6.1区间主体结构构件的设计使用年限为X年。6.2区间结构的安全等级为X级，结构重要性系数为X。6.3地震设防烈度为X度，结构抗震等级为X级。6.4结构按X级人防等级设防。6.5隧道结构防水级为X级。6.6结构设计耐火等级为X级6.7结构所处的环境类别为X类，结构构件允许裂缝宽度WXmm,耐侵蚀系数为X。6.8结构抗浮安全系数为Xo6.9结构变形验算：直径变形W2%oD（D为隧道外径）7.工程地质及水文地质概况7.1地形、地貌7.2工程地质7.3水文地质7.3.1地下水位7.3.2地下水...
