煅烧基本原理和工艺设备VIP免费

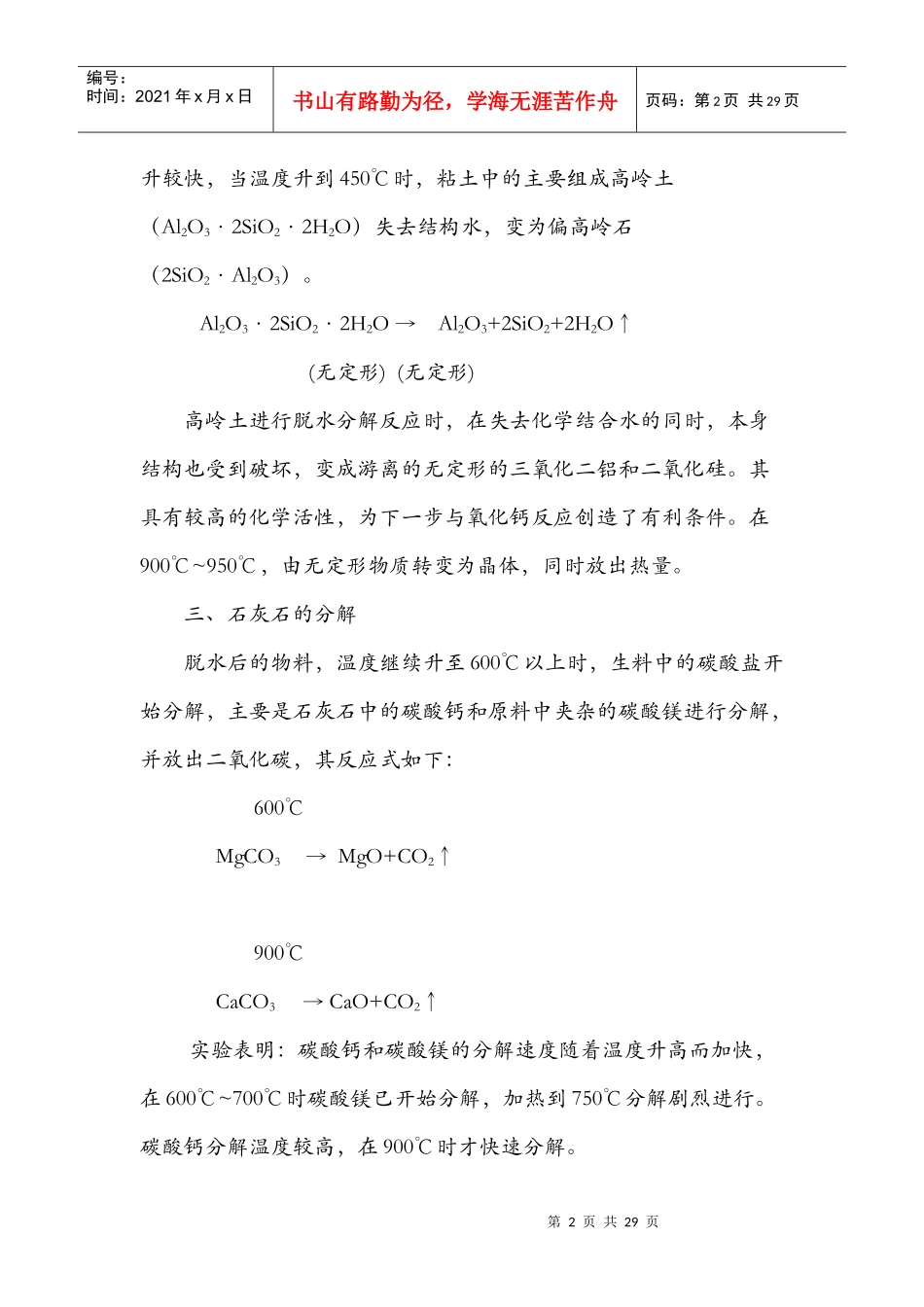

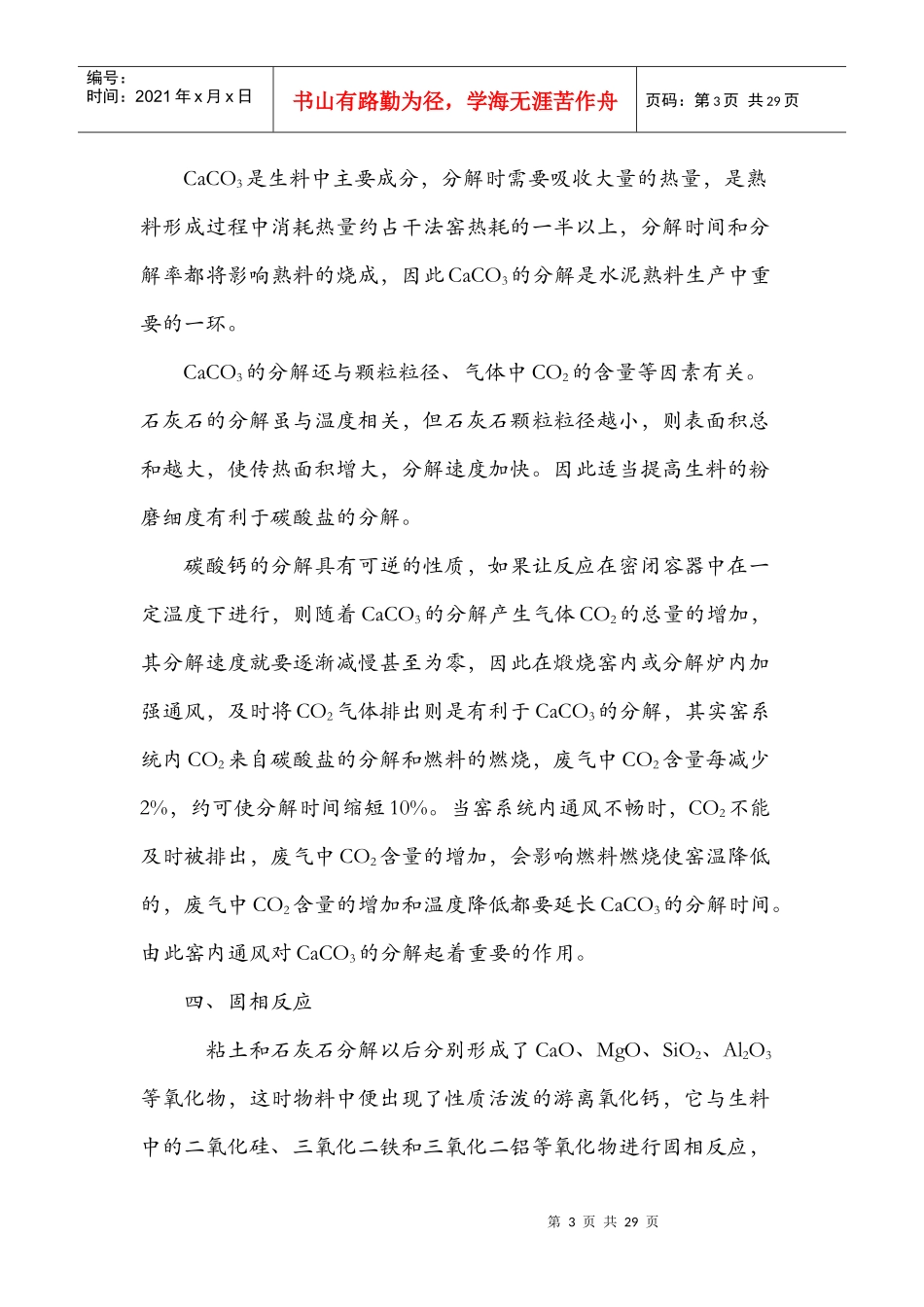

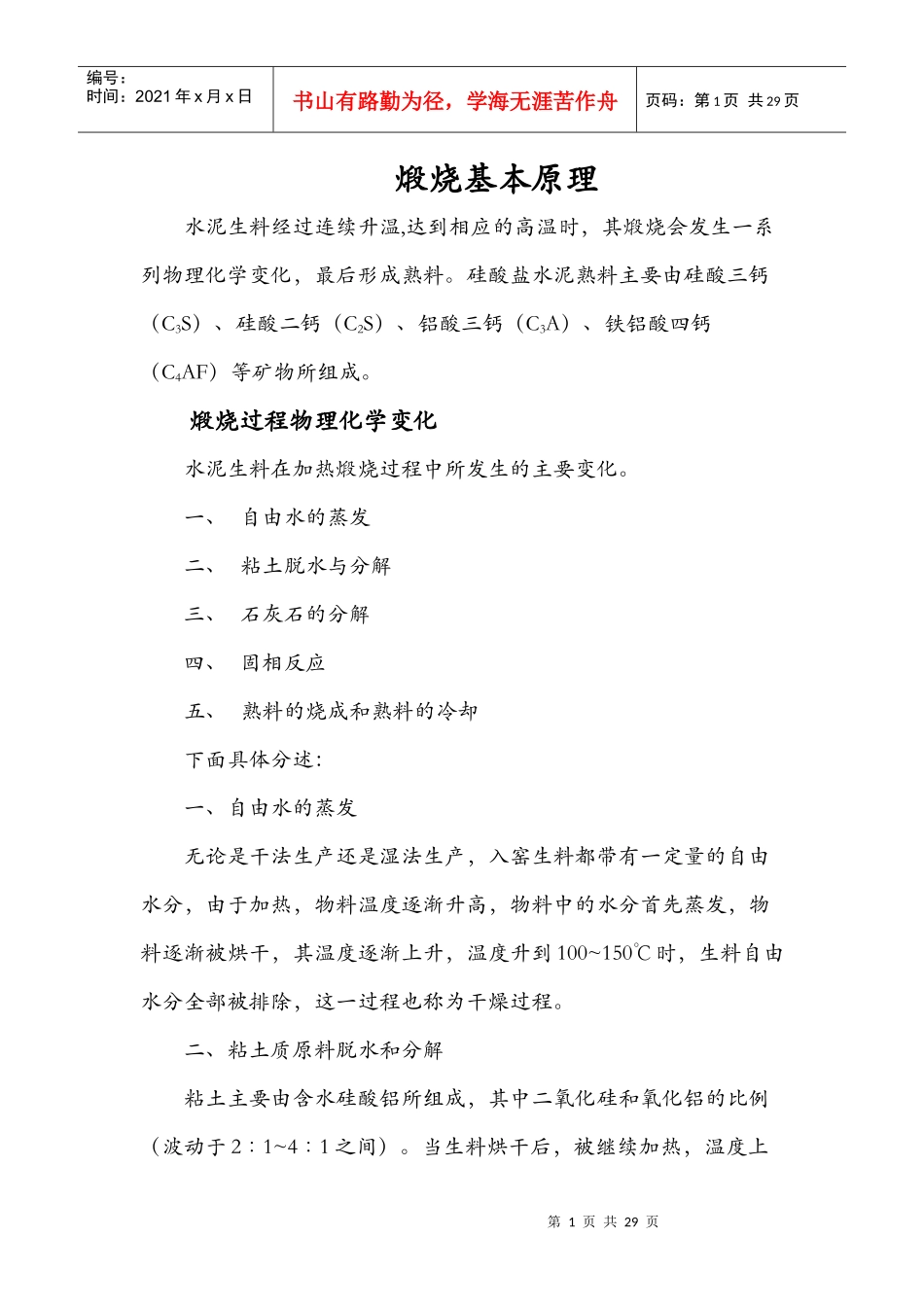

第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页煅烧基本原理水泥生料经过连续升温,达到相应的高温时，其煅烧会发生一系列物理化学变化，最后形成熟料。硅酸盐水泥熟料主要由硅酸三钙（C3S）、硅酸二钙（C2S）、铝酸三钙（C3A）、铁铝酸四钙（C4AF）等矿物所组成。煅烧过程物理化学变化水泥生料在加热煅烧过程中所发生的主要变化。一、自由水的蒸发二、粘土脱水与分解三、石灰石的分解四、固相反应五、熟料的烧成和熟料的冷却下面具体分述：一、自由水的蒸发无论是干法生产还是湿法生产，入窑生料都带有一定量的自由水分，由于加热，物料温度逐渐升高，物料中的水分首先蒸发，物料逐渐被烘干，其温度逐渐上升，温度升到100~150℃时，生料自由水分全部被排除，这一过程也称为干燥过程。二、粘土质原料脱水和分解粘土主要由含水硅酸铝所组成，其中二氧化硅和氧化铝的比例（波动于2∶1~4∶1之间）。当生料烘干后，被继续加热，温度上第2页共29页第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页升较快，当温度升到450℃时，粘土中的主要组成高岭土（Al2O3·2SiO2·2H2O）失去结构水，变为偏高岭石（2SiO2·Al2O3）。Al2O3·2SiO2·2H2O→Al2O3+2SiO2+2H2O↑(无定形)(无定形)高岭土进行脱水分解反应时，在失去化学结合水的同时，本身结构也受到破坏，变成游离的无定形的三氧化二铝和二氧化硅。其具有较高的化学活性，为下一步与氧化钙反应创造了有利条件。在900℃~950℃，由无定形物质转变为晶体，同时放出热量。三、石灰石的分解脱水后的物料，温度继续升至600℃以上时，生料中的碳酸盐开始分解，主要是石灰石中的碳酸钙和原料中夹杂的碳酸镁进行分解，并放出二氧化碳，其反应式如下：600℃MgCO3→MgO+CO2↑900℃CaCO3→CaO+CO2↑实验表明：碳酸钙和碳酸镁的分解速度随着温度升高而加快，在600℃~700℃时碳酸镁已开始分解，加热到750℃分解剧烈进行。碳酸钙分解温度较高，在900℃时才快速分解。第3页共29页第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共29页CaCO3是生料中主要成分，分解时需要吸收大量的热量，是熟料形成过程中消耗热量约占干法窑热耗的一半以上，分解时间和分解率都将影响熟料的烧成，因此CaCO3的分解是水泥熟料生产中重要的一环。CaCO3的分解还与颗粒粒径、气体中CO2的含量等因素有关。石灰石的分解虽与温度相关，但石灰石颗粒粒径越小，则表面积总和越大，使传热面积增大，分解速度加快。因此适当提高生料的粉磨细度有利于碳酸盐的分解。碳酸钙的分解具有可逆的性质，如果让反应在密闭容器中在一定温度下进行，则随着CaCO3的分解产生气体CO2的总量的增加，其分解速度就要逐渐减慢甚至为零，因此在煅烧窑内或分解炉内加强通风，及时将CO2气体排出则是有利于CaCO3的分解，其实窑系统内CO2来自碳酸盐的分解和燃料的燃烧，废气中CO2含量每减少2%，约可使分解时间缩短10%。当窑系统内通风不畅时，CO2不能及时被排出，废气中CO2含量的增加，会影响燃料燃烧使窑温降低的，废气中CO2含量的增加和温度降低都要延长CaCO3的分解时间。由此窑内通风对CaCO3的分解起着重要的作用。四、固相反应粘土和石灰石分解以后分别形成了CaO、MgO、SiO2、Al2O3等氧化物，这时物料中便出现了性质活泼的游离氧化钙，它与生料中的二氧化硅、三氧化二铁和三氧化二铝等氧化物进行固相反应，第4页共29页第3页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共29页其反应速度随温度升高而加快。水泥熟料中各种矿物并不是经过一级固相反应就形成的，而是经过多级固相反应的结果，反应过程比较复杂，其形成过程大致如下：800~900℃CaO+Al2O3→CaO·Al2O3(CA)CaO+Fe2O3→CaO·Fe2O3(CF)800~1100℃2CaO+SiO2→2CaO·SiO2(C2S)CaO·Fe2O3+CaO→2CaO·Fe2O3(C2F)7（CaO·Al2O3）+5CaO→12CaO·7Al2O3(C12A7)1100~1300℃12CaO·7Al2O3+9CaO→7（3CaO·Al2O3）(C3A)7CaO·Fe2O3）+2CaO+12CaO·7Al2O3→7（4CaO·Al2O3·Fe2O3）(C4AF)应该指出，影响上述化学反应的...
