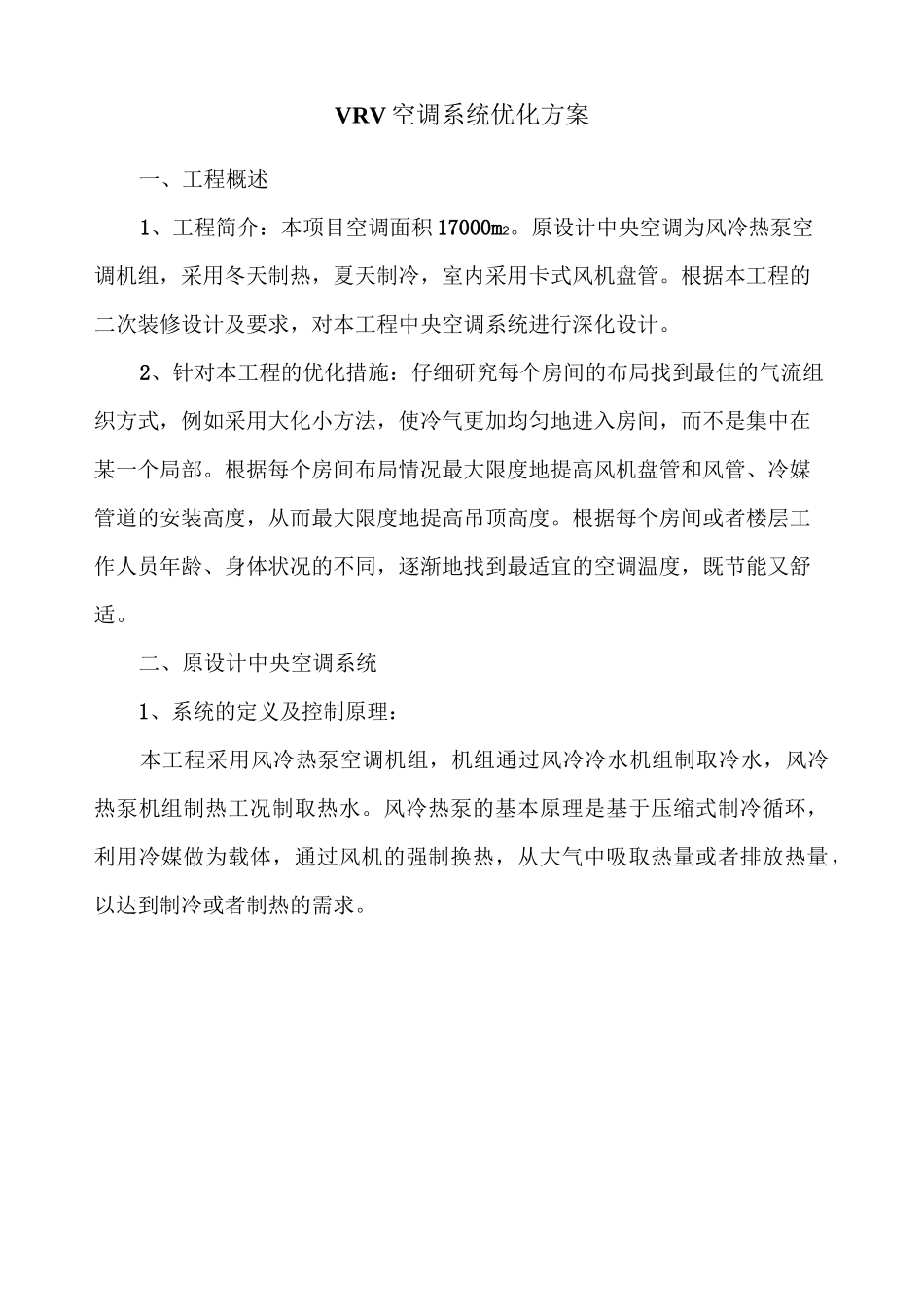

VRV空调系统优化方案一、工程概述1、工程简介：本项目空调面积17000m2。原设计中央空调为风冷热泵空调机组，采用冬天制热，夏天制冷，室内采用卡式风机盘管。根据本工程的二次装修设计及要求，对本工程中央空调系统进行深化设计。2、针对本工程的优化措施：仔细研究每个房间的布局找到最佳的气流组织方式，例如采用大化小方法，使冷气更加均匀地进入房间，而不是集中在某一个局部。根据每个房间布局情况最大限度地提高风机盘管和风管、冷媒管道的安装高度，从而最大限度地提高吊顶高度。根据每个房间或者楼层工作人员年龄、身体状况的不同，逐渐地找到最适宜的空调温度，既节能又舒适。二、原设计中央空调系统1、系统的定义及控制原理：本工程采用风冷热泵空调机组，机组通过风冷冷水机组制取冷水，风冷热泵机组制热工况制取热水。风冷热泵的基本原理是基于压缩式制冷循环，利用冷媒做为载体，通过风机的强制换热，从大气中吸取热量或者排放热量，以达到制冷或者制热的需求。采用风冷热泵主机结合水泵、膨胀水箱、软化水装置等进行制冷（夏季）制热（冬季）：主机和风机盘管等末端装置之间采用庞大的风水管相连n2、系统特点风冷热泵机组是空调系统中的主机，采用风冷冷凝器不需要冷却塔，而蒸发器是水冷的，夏天制冷时提供冷水，冬季制热时提供热水，风机盘管是空调系统的末端装置，装在室内如同把水从低处提升到高处而采用水泵，采用热泵可以把热量从低温抽吸到高温。所以热泵实质上是一种热量提升装置，热泵的作用是从周围环境中吸取热量，并把它传递给被加热的对象（温度较高的物体），其工作原理与制冷机相同，都是按照逆卡诺循环工作的、风冷热泵相对于空气源热泵来说他的能力要低一点，他的进出水温是5摄氏度左右，而空气源的进出水温差能达到40摄氏度。风冷热泵机组与风机盘管共同使用，前者提供冷水或热水，后者将冷水或热水通过热交换，吸出冷风或热风。3、原设计中央空调系统配电方案原设计中央空调系统配电方案为利用6个回路从2#楼变配电室分别为楼层空调系统配电，每个回路均利用WDZ-YJY-3*240+2*120电缆配电，至各个冈冷热泵式中央空调系水U空调箱风机盘管风冷热泵主机系统只有室外机和室内机组成：室外机和室内机之间由细小的冷媒铜管连接口楼层利用T接端子引至楼层空调配电箱。三、VRV空调系统1、VRV空调系统的定义及控制原理VRV空调系统全称为VariableRe-frigerantVolume系统，即变制冷剂流量系统。系统结构上类似于分体式空调机组,采用一台室外机对应一组室内机。VRV空调系统是在电力空调系统中，通过控制压缩机的制冷剂循环量和进入室内换热器的制冷剂流量，适时地满足室内冷热负荷要求的高效率冷剂空调系统。VRV空调系统需采用变频压缩机、多极压缩机、卸载压缩机或多台压缩机组合来实现压缩机容量控制；在制冷系统中需设置电子膨胀阀或其它辅助回路，以调节进入室内机的制冷剂流量；通过控制室内外换热器的风扇转速积，调节换热器的能力。'VRV系统一室外机（可娈冷媒流量）I制冷和制热曲一合室外机完成2.VRV空调系统的特点空调系统在环境温度、室内负荷不断变化的条件下工作，而且系统各部件之间、系统环境与环境之间相互影响，因此VRV空调系统的状态不断变化，需通过其控制系统适时地调节空调系统的容量，消除其影响，是一种柔性调节系统。其工作原理是：由控制系统采集室内舒适性参数、室外环境参数和表征制冷系统运行状况的状态参数，根据系统运行优化准则和人体舒适性准则，通过变频等手段调节压缩机输气量，并控制空调系统的风扇、电子膨胀阀等一切可控部件，保证室内环境的舒适性，并使空调系统稳定工作在最佳工作状态。3、现空调配电系统冷媒铜遥控现配电系统共分为两个回路，利用两条1000A结缘插接式母线从2#楼变配电室引至楼层空调供电，各层空调用电功率从34Kw〜62Kw,均不大于原设计配备的66.5Kw,楼层空调配电箱内隔离开关均为200A,选用200A的绝缘插接式母线插接箱，插接箱至空调配电箱电缆沿用原设计WDZ-YJY-3*95+2*50电缆。四、VRV系统与风冷热泵系统的比较VRV空调系统与风冷热泵系统的比较VRV空调系统风冷热泵系统机组室内机+室外机（冷媒配管连...
