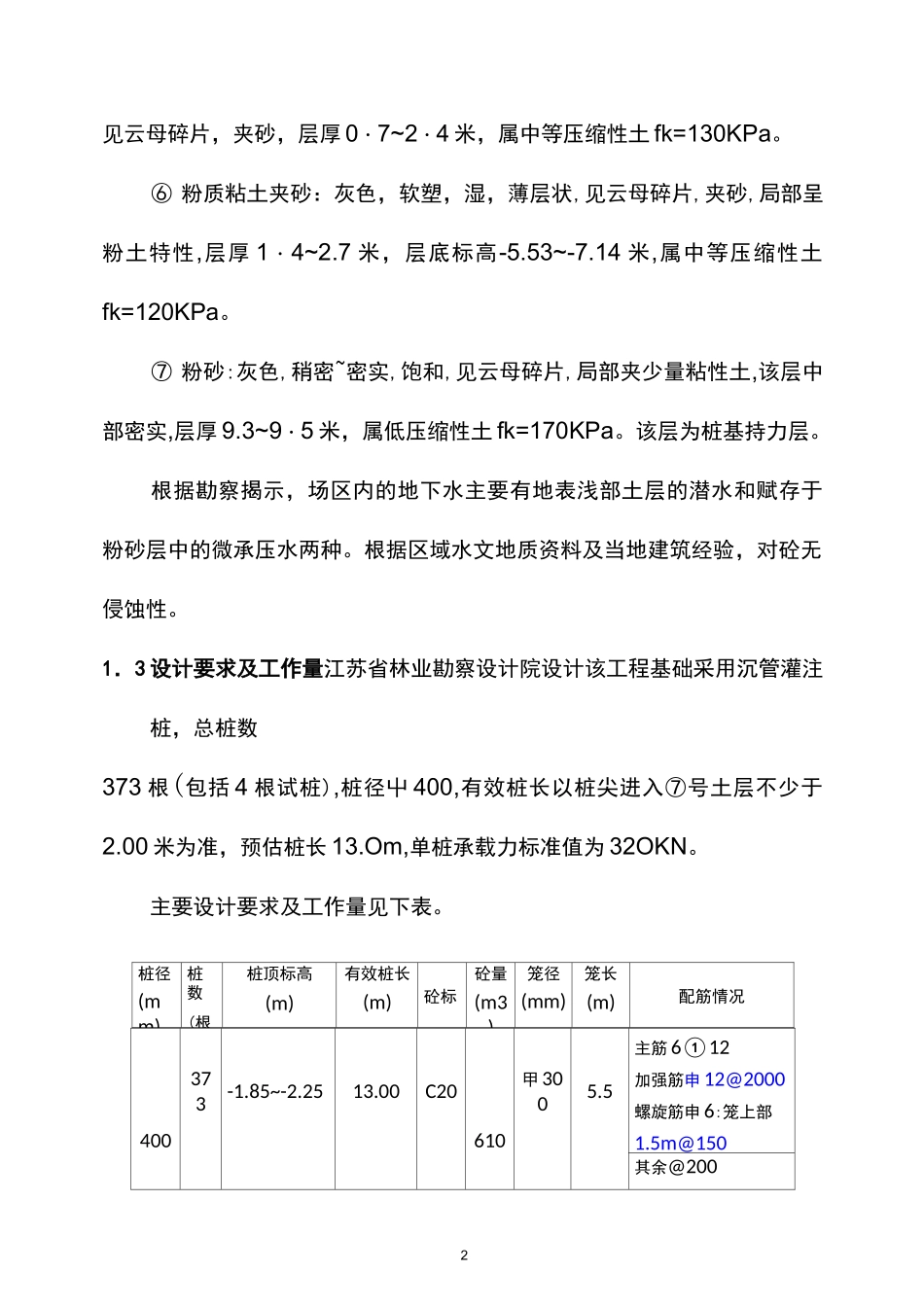

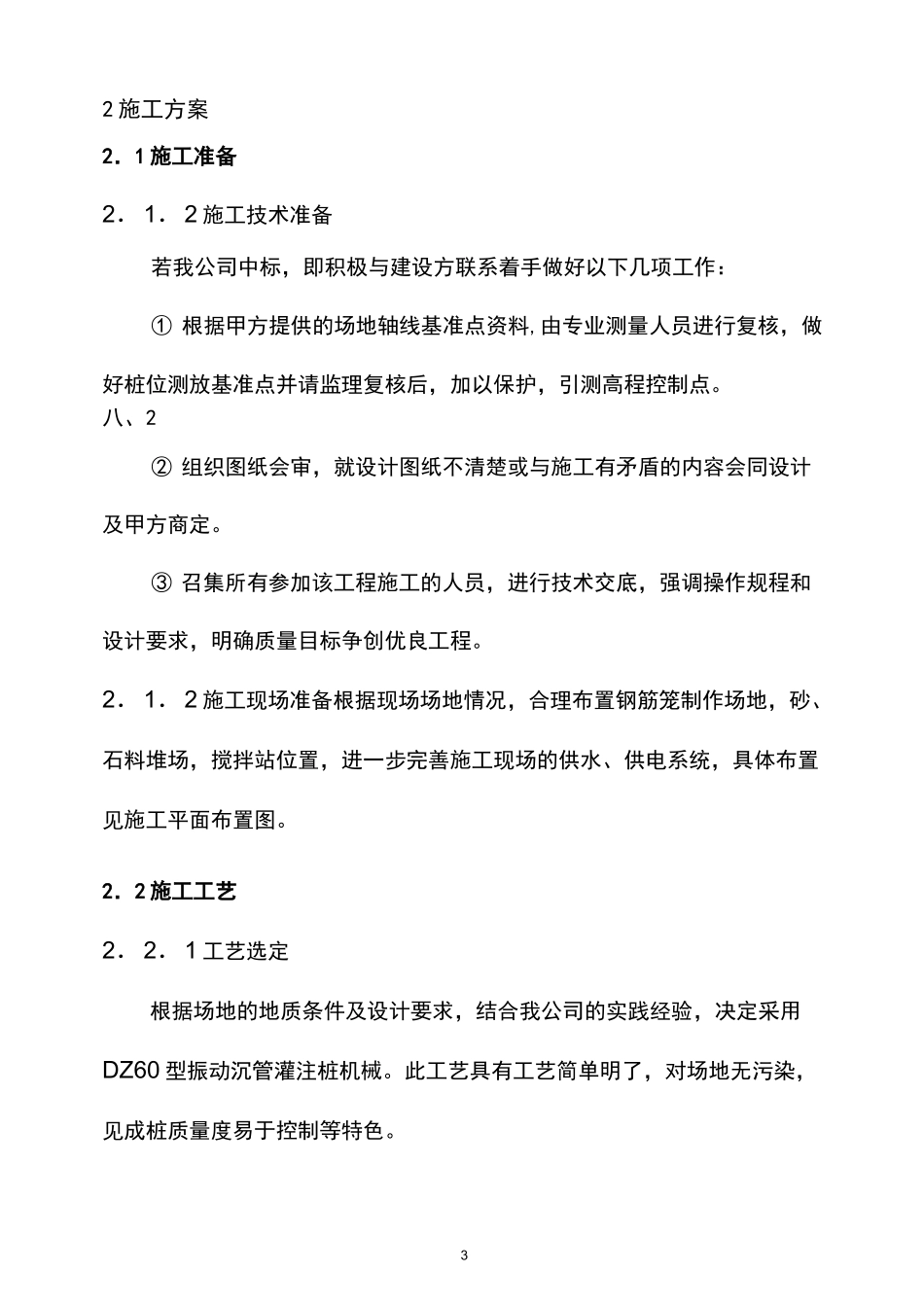

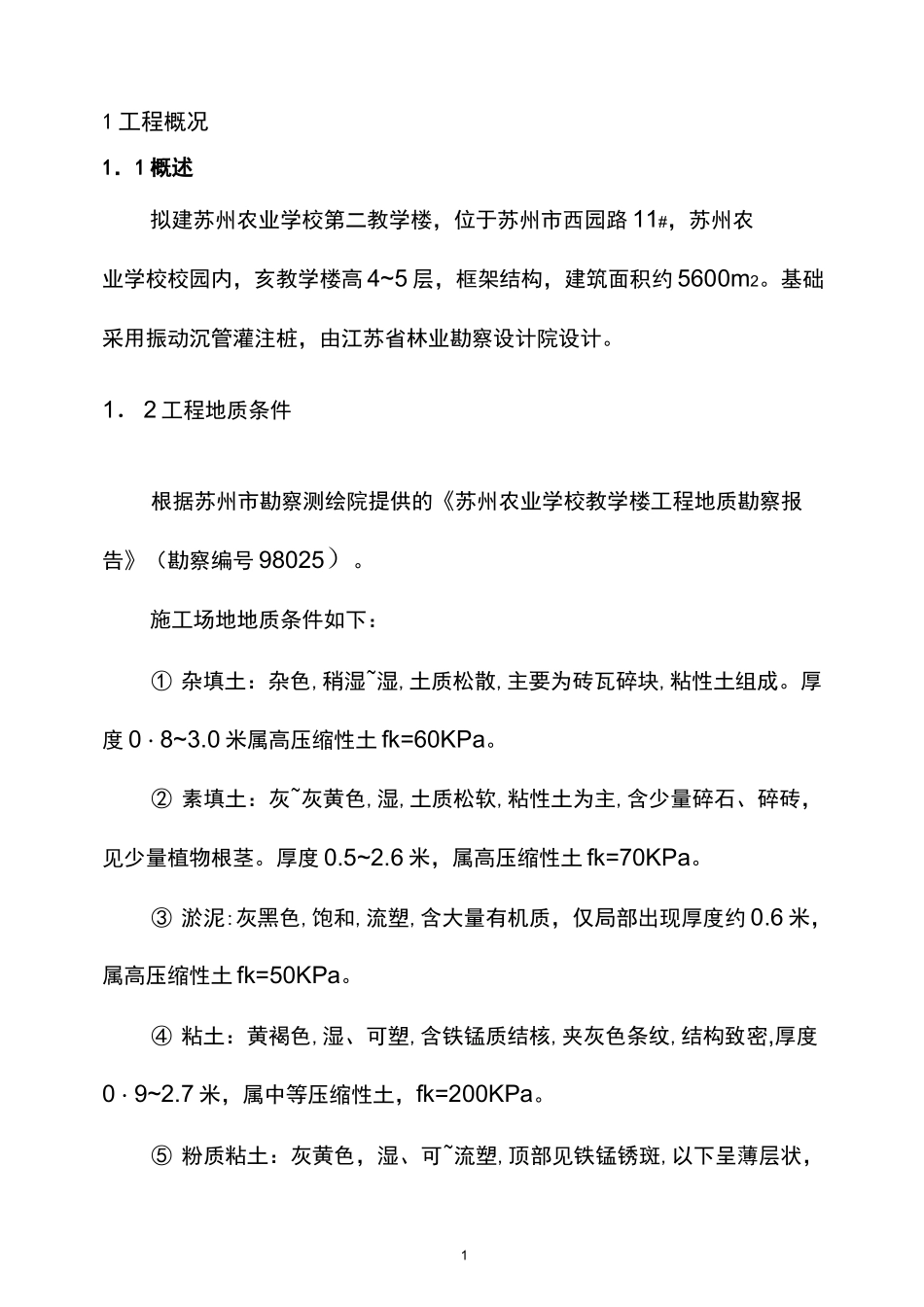

11工程概况1．1概述拟建苏州农业学校第二教学楼，位于苏州市西园路11#，苏州农业学校校园内，亥教学楼高4~5层，框架结构，建筑面积约5600m2。基础采用振动沉管灌注桩，由江苏省林业勘察设计院设计。1．2工程地质条件根据苏州市勘察测绘院提供的《苏州农业学校教学楼工程地质勘察报告》（勘察编号98025）。施工场地地质条件如下：①杂填土：杂色,稍湿~湿,土质松散,主要为砖瓦碎块,粘性土组成。厚度0・8~3.0米属高压缩性土fk=60KPa。②素填土：灰~灰黄色,湿,土质松软,粘性土为主,含少量碎石、碎砖，见少量植物根茎。厚度0.5~2.6米，属高压缩性土fk=70KPa。③淤泥:灰黑色,饱和,流塑,含大量有机质，仅局部出现厚度约0.6米，属高压缩性土fk=50KPa。④粘土：黄褐色,湿、可塑,含铁锰质结核,夹灰色条纹,结构致密,厚度0・9~2.7米，属中等压缩性土，fk=200KPa。⑤粉质粘土：灰黄色，湿、可~流塑,顶部见铁锰锈斑,以下呈薄层状，2见云母碎片，夹砂，层厚0・7~2・4米，属中等压缩性土fk=130KPa。⑥粉质粘土夹砂：灰色，软塑，湿，薄层状,见云母碎片,夹砂,局部呈粉土特性,层厚1・4~2.7米，层底标高-5.53~-7.14米,属中等压缩性土fk=120KPa。⑦粉砂:灰色,稍密~密实,饱和,见云母碎片,局部夹少量粘性土,该层中部密实,层厚9.3~9・5米，属低压缩性土fk=170KPa。该层为桩基持力层。根据勘察揭示，场区内的地下水主要有地表浅部土层的潜水和赋存于粉砂层中的微承压水两种。根据区域水文地质资料及当地建筑经验，对砼无侵蚀性。1．3设计要求及工作量江苏省林业勘察设计院设计该工程基础采用沉管灌注桩，总桩数373根(包括4根试桩),桩径屮400,有效桩长以桩尖进入⑦号土层不少于2.00米为准，预估桩长13.Om,单桩承载力标准值为32OKN。主要设计要求及工作量见下表。桩径(mm)桩数(根桩顶标高(m)有效桩长(m)砼标砼量(m3)笼径(mm)笼长(m)配筋情况400373-1.85~-2.2513.00C20610甲3005.5主筋6①12加强筋申12@2000螺旋筋申6:笼上部1.5m@150其余@20032施工方案2．1施工准备2．1．2施工技术准备若我公司中标，即积极与建设方联系着手做好以下几项工作：①根据甲方提供的场地轴线基准点资料,由专业测量人员进行复核，做好桩位测放基准点并请监理复核后，加以保护，引测高程控制点。八、2②组织图纸会审，就设计图纸不清楚或与施工有矛盾的内容会同设计及甲方商定。③召集所有参加该工程施工的人员，进行技术交底，强调操作规程和设计要求，明确质量目标争创优良工程。2．1．2施工现场准备根据现场场地情况，合理布置钢筋笼制作场地，砂、石料堆场，搅拌站位置，进一步完善施工现场的供水、供电系统，具体布置见施工平面布置图。2．2施工工艺2．2．1工艺选定根据场地的地质条件及设计要求，结合我公司的实践经验，决定采用DZ60型振动沉管灌注桩机械。此工艺具有工艺简单明了，对场地无污染，见成桩质量度易于控制等特色。42．2．2工艺流程桩位测放j埋设桩尖j钻机就位j振动沉管至设计桩深j安放钢筋笼T钢筋笼制作j第一次灌注砼j边拔管、边振动、边灌注砼j成桩T砼搅拌j留取试块j养护j送检2．3施工技术要求及措施2．3．1试打施工因本工程工期较紧，为保证施工质量和校验工程地质报告的准确性，确定施工过程中的操作参数。在工程开工前必须先进行两根桩的试打，以验证桩基持力层的位置及沉管深度，以及达到设计桩深时的电流值和最后两阵的贯入度等情况，试打情况必须以书面形式通报给监理及设计人员，最后经三方会商确定正式施工时的控制参数。2．3．2埋设桩尖根据甲方提供的轴线控制点，由我方专业测量人员会同监理设计人员进行复测，并利用复测结果做好桩位测放临时基准点，再根据临地基准点利用经纬仪和钢卷尺相结合，测放具体桩位，桩位放好后立即埋设桩尖,要求桩尖与桩位偏差不大于1・0cm,并保持垂直,稳固。2．3．3振动沉管桩机就位后，桩管垂直套住桩尖，并从前后，左右两个角度，用靠尺校5正桩管确保其垂直度＜1%。启动电机前，先收紧钢丝绳将桩尖压入一定深度后，再开锤沉管。沉管过程中要密切注意电机电流、电压值的变化情况，沉管的垂直度情况。沉管达到桩深要求后，要保证电流值及最后两阵的贯入度数值与试打时相符...
