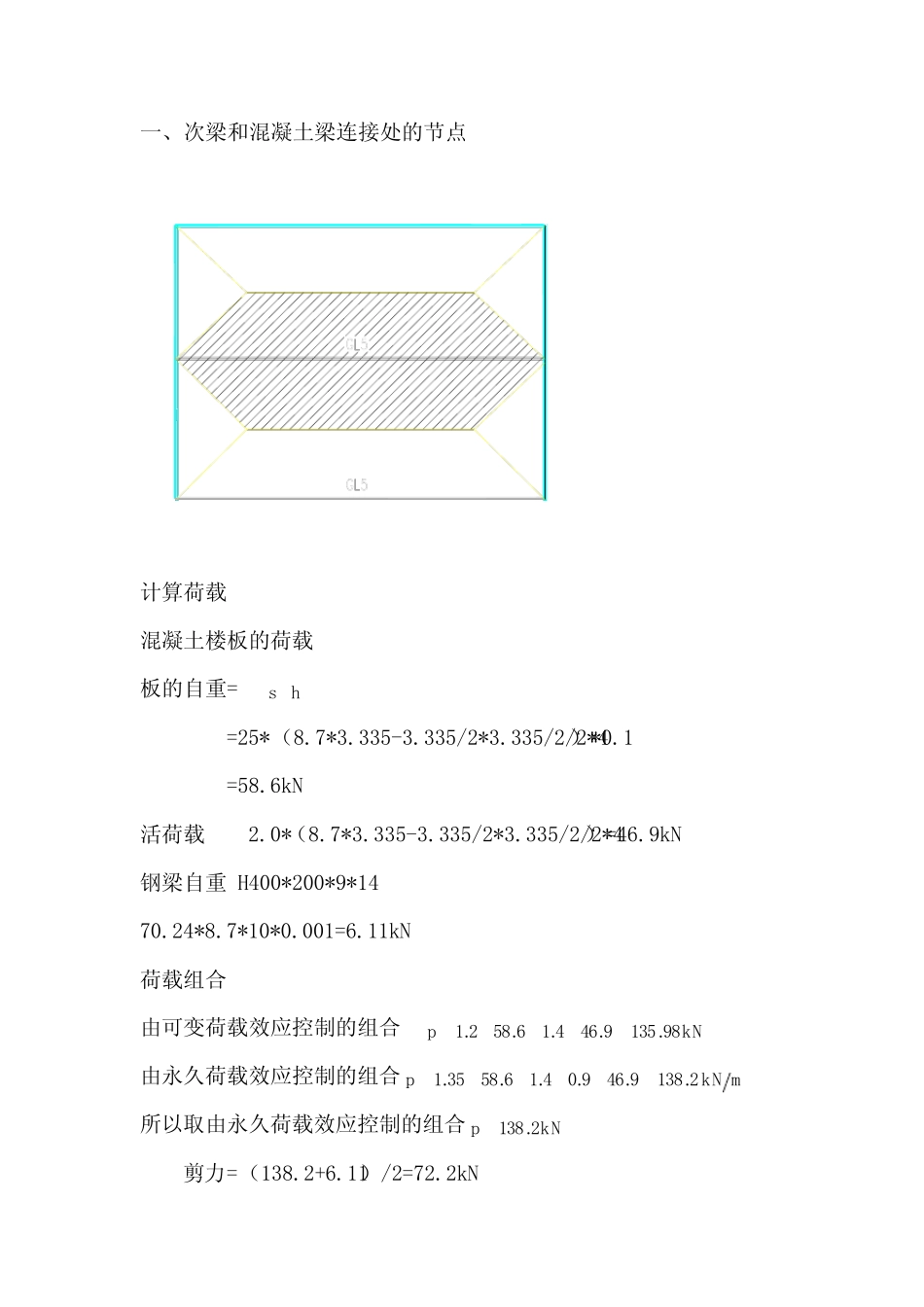

一、次梁和混凝土梁连接处的节点计算荷载混凝土楼板的荷载板的自重=hs=25*（8.7*3.335-3.335/2*3.335/2/2*4）*0.1=58.6kN活荷载2.0*（8.7*3.335-3.335/2*3.335/2/2*4）=46.9kN钢梁自重H400*200*9*1470.24*8.7*10*0.001=6.11kN荷载组合由可变荷载效应控制的组合kNp98.1359.464.16.582.1由永久荷载效应控制的组合mkNp2.1389.469.04.16.5835.1所以取由永久荷载效应控制的组合kNp2.138剪力=（138.2+6.11）/2=72.2kNM2010.9级螺栓每个螺栓抗剪承载力设计值=0.9*1*0.45*155=62.78kN螺栓个数n=72.2/62.78=1.15所以取三个M2010.9级可以满足抗剪要求。（1）在次梁端部垂直剪力作用下，连接一侧每个高强度螺栓所受的力kNnVNv2432.72(2)由于偏心距VeMeMe作用，受力最大的一个高强度螺栓所受的力kNyyMNieM9.24909090622.72222max(3)在垂直剪力和偏心弯矩共同作用下，受力最大的一个高强苏螺栓所受的力kNNkNNNNbVmvs78.625.349.24242222max(所以可以采用)PnNfbv9.0二、主梁和次梁的连接连接设计在次梁端部垂直剪力作用下，连接一侧每个高强度螺栓所受的力kNnVNv2432.72由于偏心距VeMeMe作用，受力最大的一个高强度螺栓所受的力kNyyMNieM9.24909090622.72222max在垂直剪力和偏心弯矩共同作用下，受力最大的一个高强苏螺栓所受的力kNNkNNNNbVmvs2.915.349.24242222max(所以可以采用)三、梁梁拼接连接处竖向剪力：kNV60弯矩：mkNM1320每个螺栓抗剪承载力设计值采用M24-=0.9*2*0.45*225=182.4KN梁单侧翼缘连接所需要高强度螺栓数3.94.182380132000bHVhNMn取10个梁腹板连接所需要的螺栓数目PnNfbv9.032.04.18260bvNVn3.64.18221885.08.1)3280(2bvvbnNfAn所以取7个四、梁和柱的连接在次梁端部垂直剪力作用下，连接一侧每个高强度螺栓所受的力kNnVNv9.2720288由于偏心距VeMeMe作用，受力最大的一个高强度螺栓所受的力kNyyMNieM1.142)220105(220150588222max在垂直剪力和偏心弯矩共同作用下，受力最大的一个高强苏螺栓所受的力kNNkNNNNbVmvs4.1173.311.14282222max(所以可以采用)
