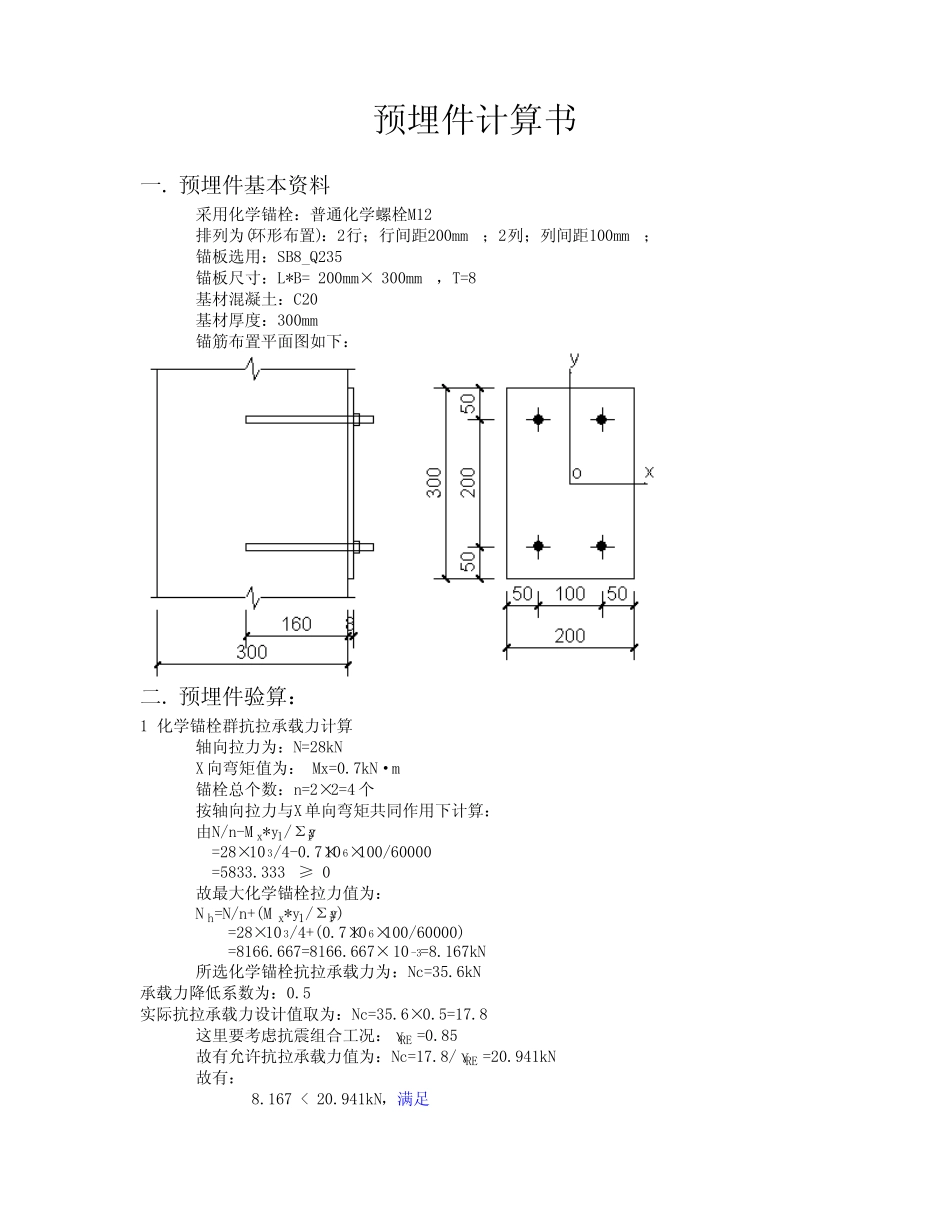

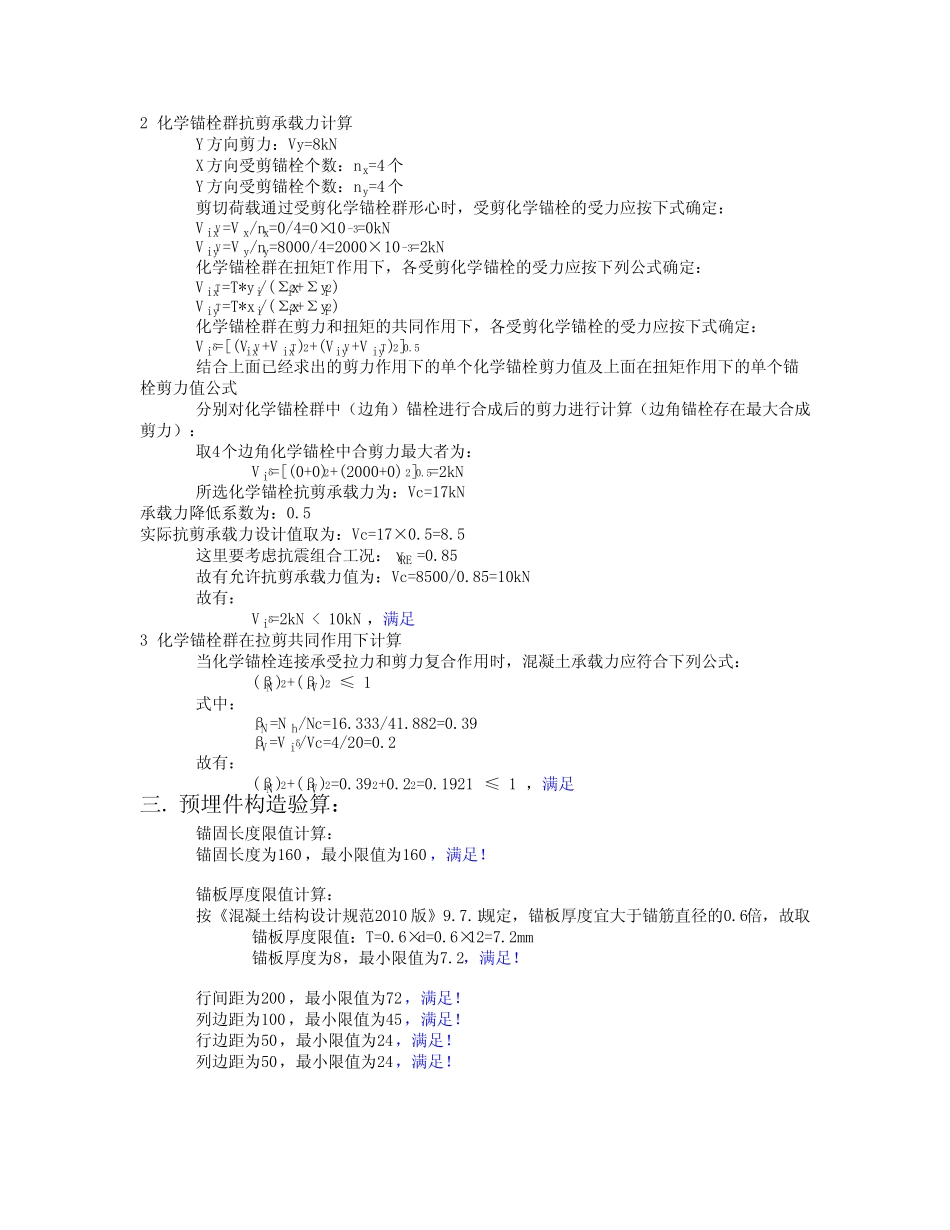

预埋件计算书一.预埋件基本资料采用化学锚栓：普通化学螺栓M12排列为(环形布置)：2行；行间距200mm；2列；列间距100mm；锚板选用：SB8_Q235锚板尺寸：L*B=200mm×300mm，T=8基材混凝土：C20基材厚度：300mm锚筋布置平面图如下：二.预埋件验算：1化学锚栓群抗拉承载力计算轴向拉力为：N=28kNX向弯矩值为：Mx=0.7kN·m锚栓总个数：n=2×2=4个按轴向拉力与X单向弯矩共同作用下计算：由N/n-Mx*y1/Σyi2=28×103/4-0.7×106×100/60000=5833.333≥0故最大化学锚栓拉力值为：Nh=N/n+(Mx*y1/Σyi2)=28×103/4+(0.7×106×100/60000)=8166.667=8166.667×10-3=8.167kN所选化学锚栓抗拉承载力为：Nc=35.6kN承载力降低系数为：0.5实际抗拉承载力设计值取为：Nc=35.6×0.5=17.8这里要考虑抗震组合工况：γRE=0.85故有允许抗拉承载力值为：Nc=17.8/γRE=20.941kN故有：8.167<20.941kN，满足2化学锚栓群抗剪承载力计算Y方向剪力：Vy=8kNX方向受剪锚栓个数：nx=4个Y方向受剪锚栓个数：ny=4个剪切荷载通过受剪化学锚栓群形心时，受剪化学锚栓的受力应按下式确定：VixV=Vx/nx=0/4=0×10-3=0kNViyV=Vy/ny=8000/4=2000×10-3=2kN化学锚栓群在扭矩T作用下，各受剪化学锚栓的受力应按下列公式确定：VixT=T*yi/(Σxi2+Σyi2)ViyT=T*xi/(Σxi2+Σyi2)化学锚栓群在剪力和扭矩的共同作用下，各受剪化学锚栓的受力应按下式确定：Viδ=[(VixV+VixT)2+(ViyV+ViyT)2]0.5结合上面已经求出的剪力作用下的单个化学锚栓剪力值及上面在扭矩作用下的单个锚栓剪力值公式分别对化学锚栓群中（边角）锚栓进行合成后的剪力进行计算（边角锚栓存在最大合成剪力）：取4个边角化学锚栓中合剪力最大者为：Viδ=[(0+0)2+(2000+0)2]0.5=2kN所选化学锚栓抗剪承载力为：Vc=17kN承载力降低系数为：0.5实际抗剪承载力设计值取为：Vc=17×0.5=8.5这里要考虑抗震组合工况：γRE=0.85故有允许抗剪承载力值为：Vc=8500/0.85=10kN故有：Viδ=2kN<10kN，满足3化学锚栓群在拉剪共同作用下计算当化学锚栓连接承受拉力和剪力复合作用时，混凝土承载力应符合下列公式：(βN)2+(βV)2≤1式中：βN=Nh/Nc=16.333/41.882=0.39βV=Viδ/Vc=4/20=0.2故有：(βN)2+(βV)2=0.392+0.22=0.1921≤1，满足三.预埋件构造验算：锚固长度限值计算：锚固长度为160，最小限值为160，满足！锚板厚度限值计算：按《混凝土结构设计规范2010版》9.7.1规定，锚板厚度宜大于锚筋直径的0.6倍，故取锚板厚度限值：T=0.6×d=0.6×12=7.2mm锚板厚度为8，最小限值为7.2，满足！行间距为200，最小限值为72，满足！列边距为100，最小限值为45，满足！行边距为50，最小限值为24，满足！列边距为50，最小限值为24，满足！
