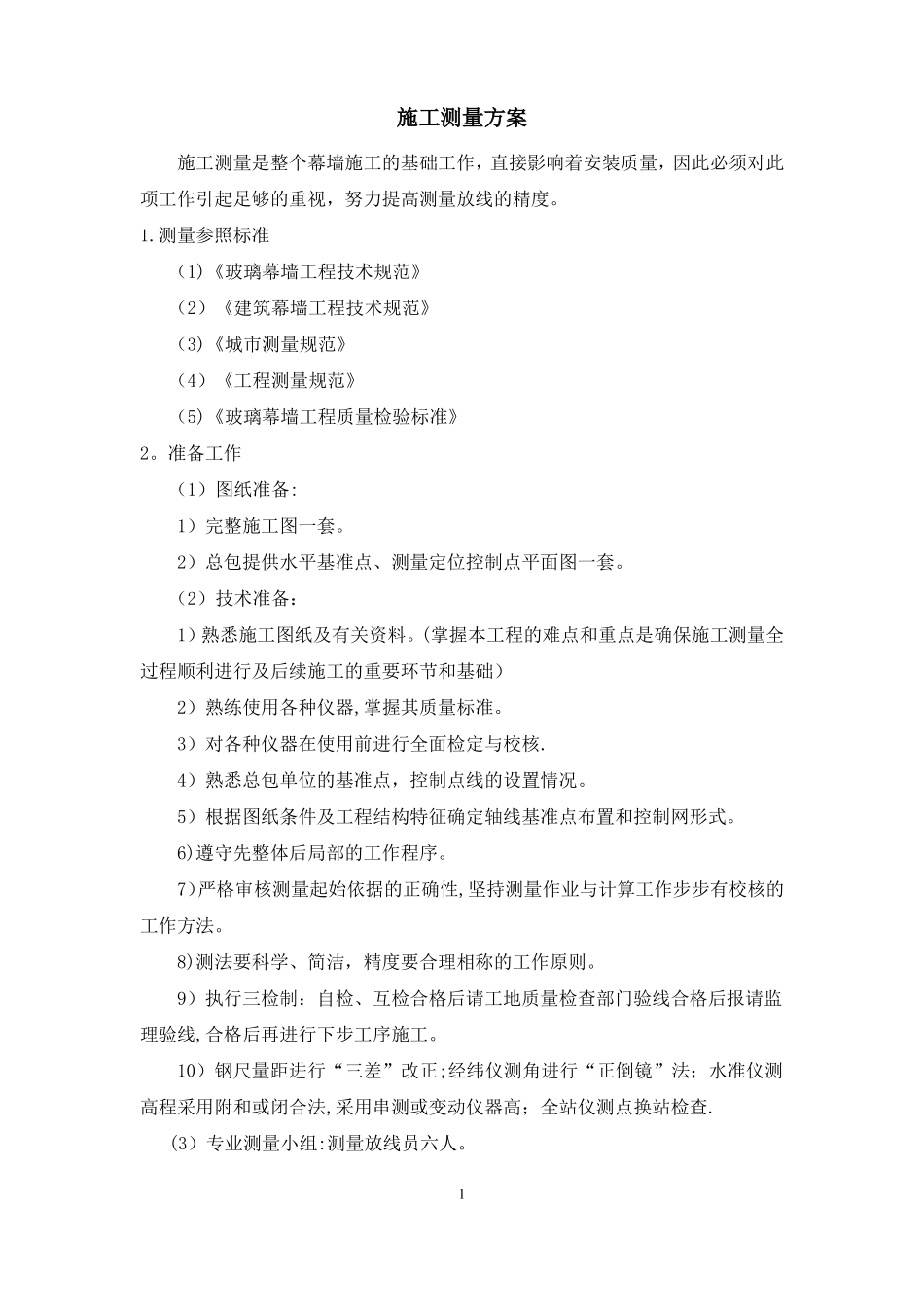

施工测量方案施工测量是整个幕墙施工的基础工作，直接影响着安装质量，因此必须对此项工作引起足够的重视，努力提高测量放线的精度。1.测量参照标准（1)《玻璃幕墙工程技术规范》（2）《建筑幕墙工程技术规范》（3)《城市测量规范》（4）《工程测量规范》（5)《玻璃幕墙工程质量检验标准》2。准备工作（1）图纸准备:1）完整施工图一套。2）总包提供水平基准点、测量定位控制点平面图一套。（2）技术准备：1）熟悉施工图纸及有关资料。(掌握本工程的难点和重点是确保施工测量全过程顺利进行及后续施工的重要环节和基础）2）熟练使用各种仪器,掌握其质量标准。3）对各种仪器在使用前进行全面检定与校核.4）熟悉总包单位的基准点，控制点线的设置情况。5）根据图纸条件及工程结构特征确定轴线基准点布置和控制网形式。6)遵守先整体后局部的工作程序。7）严格审核测量起始依据的正确性,坚持测量作业与计算工作步步有校核的工作方法。8)测法要科学、简洁，精度要合理相称的工作原则。9）执行三检制：自检、互检合格后请工地质量检查部门验线合格后报请监理验线,合格后再进行下步工序施工。10）钢尺量距进行“三差”改正;经纬仪测角进行“正倒镜”法；水准仪测高程采用附和或闭合法,采用串测或变动仪器高；全站仪测点换站检查.(3）专业测量小组:测量放线员六人。1（4)仪器准备：测量设备序号1234567机械或设备名称经纬仪水准仪激光垂准仪激光经纬仪钢尺盒尺对讲机型号规格DGT-DAL332DZ13-L1100×10050mm5－7m数量2424146制造年份2006年2005年2004年备注（5）机具准备：1)焊机及用具四套。2)电锤四把、电钻四把.3）30公斤重锤两个。4)墨斗八个、铅笔两盒.5）拉力器四个。（6)材料准备：1）50角钢若干.2）M12＊100胀栓若干。3）Ф1。2钢丝线若干。4）Ф0。8鱼线若干。3。测量方法的选择（1)幕墙建筑平面控制网采用直角坐标法进行平面控制网测量,放线设置。直角坐标法;利用施工现场总包提供的施工测量内控网及外控网（方格网或轴线网）使用经纬仪和全站仪、钢尺进行测量，用直角坐标法测量一已知点的位置,并按其坐标差数量取距离和测设直角和测设幕墙施工测量控制网(2）对建筑平面成不规则圆弧或不规则椭圆形，施工放线采用弦线支距法和极坐标法，在室内进行测量放线.2A、极坐标法根据建筑三维模，对建筑平面不规则圆弧、弦长、圆心角、半径、进行计算放样，测量数据后,再进行实地测量。4.施工流程（1)基准点及控制网线布置及校核起始依据为了保证建筑总体结构符合设计文件的要求，确保施工中不发生任何差错,项目部在施工前必须把总包单位提交的全部控制桩点（平面基准点、水准点、主体结构竖向变形结果）进行复测。凡是与原来的成果或点位的差异在允许的范围内时,一律以原有的成果为准，不作改动，对经过多次复测,证明原有成果有误或点位有较大变动时,应报有关单位,经审批后，才能改动。对出现的误差进行适当的分配，经检查确认后，填写轴线、控制线实测角度、尺寸、记录表。其依据为定位测量前,由总包提供四个相互关联的控制点,和两个高程控制点，作为场区控制依据点。以高程控制点为依据，作投射点测量，将高程引测至场区内.平面控制网导线精度不低于1/10000,高程控制测量闭合差不大于±30√Lmm（L为附合路线长度以km计）。在测设建筑物控制网时，首先要对起始依据进行复核。根据红线桩及图纸上的建筑物角点，反算出它们之间的相对关系，并进行角度、距离校测。校测允许误差:角度为±12〃；距离相对精度不低于为1/15000.对起始高程点应用附合水准测量进行校核，高程校测闭合差不大于±10mm√n(n为测站数）。（2）平面控制网布设原则1）平面控制应先从整体考虑,遵循先整体、后局部、高精度控制低精度的原则.2）平面控制网的坐标系统与工程设计所采用的坐标系统相一致,布设呈矩形。3）布设平面控制网首先根据设计总平面图、现场施工平面布置图.4)选点应在通视条件良好、安全、易保护的地方.5)桩位必须做好保护，需要时用钢管进行围护,并用红油漆作好标记.（3）建筑平面控制网的布设检查总包给定的四个基准点并根据总包基准点控制网与轴线关系尺寸，结合幕墙施工图纸查出钢体结构外控点与轴...
