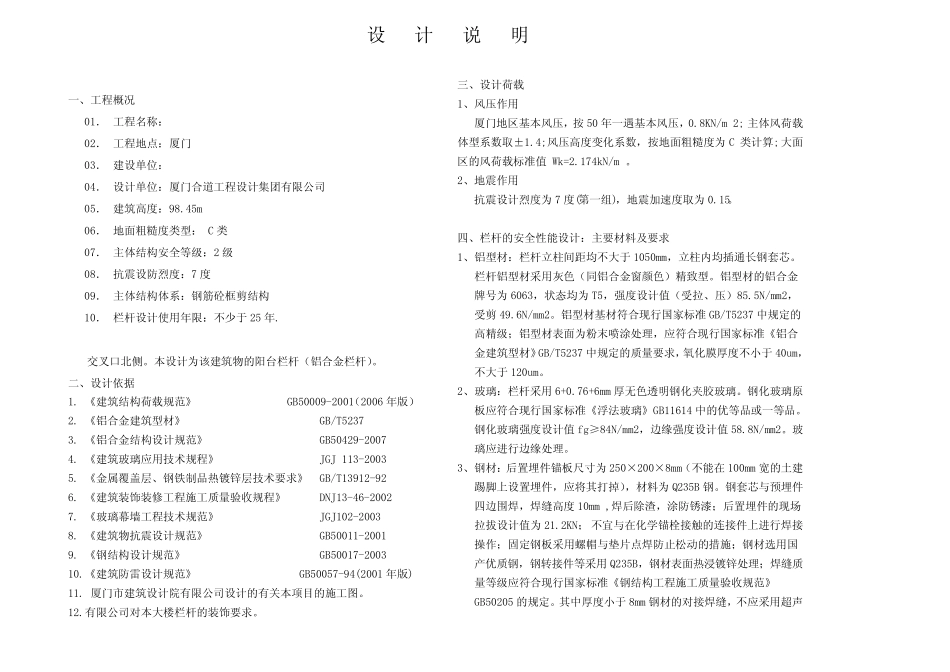

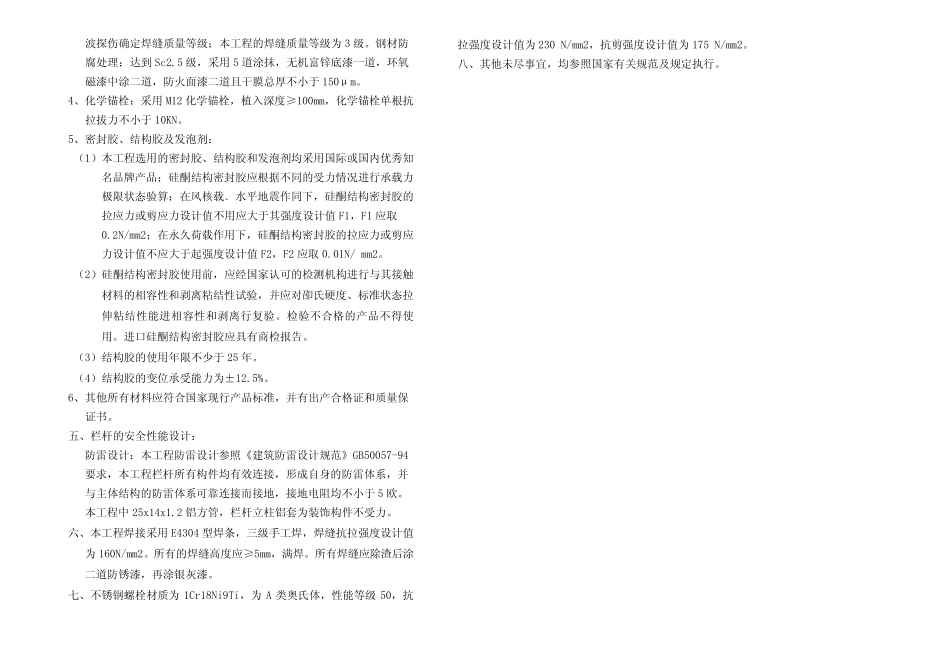

设计说明一、工程概况01．工程名称：02．工程地点：厦门03．建设单位：04．设计单位：厦门合道工程设计集团有限公司05．建筑高度：98.45m06．地面粗糙度类型：C类07．主体结构安全等级：2级08．抗震设防烈度：7度09．主体结构体系：钢筋砼框剪结构10．栏杆设计使用年限：不少于25年.交叉口北侧。本设计为该建筑物的阳台栏杆（铝合金栏杆）。二、设计依据1.《建筑结构荷载规范》GB50009-2001（2006年版）2.《铝合金建筑型材》GB/T52373.《铝合金结构设计规范》GB50429-20074.《建筑玻璃应用技术规程》JGJ113-20035.《金属覆盖层、钢铁制品热镀锌层技术要求》GB/T13912-926.《建筑装饰装修工程施工质量验收规程》DNJ13-46-20027.《玻璃幕墙工程技术规范》JGJ102-20038.《建筑物抗震设计规范》GB50011-20019.《钢结构设计规范》GB50017-200310.《建筑防雷设计规范》GB50057-94(2001年版)11.厦门市建筑设计院有限公司设计的有关本项目的施工图。12.有限公司对本大楼栏杆的装饰要求。三、设计荷载1、风压作用厦门地区基本风压，按50年一遇基本风压，0.8KN/m2;主体风荷载体型系数取±1.4;风压高度变化系数，按地面粗糙度为C类计算;大面区的风荷载标准值Wk=2.174kN/m。2、地震作用抗震设计烈度为7度(第一组)，地震加速度取为0.15。四、栏杆的安全性能设计：主要材料及要求1、铝型材：栏杆立柱间距均不大于1050mm，立柱内均插通长钢套芯。栏杆铝型材采用灰色（同铝合金窗颜色）精致型。铝型材的铝合金牌号为6063，状态均为T5，强度设计值（受拉、压）85.5N/mm2，受剪49.6N/mm2。铝型材基材符合现行国家标准GB/T5237中规定的高精级；铝型材表面为粉末喷涂处理，应符合现行国家标准《铝合金建筑型材》GB/T5237中规定的质量要求，氧化膜厚度不小于40um，不大于120um。2、玻璃：栏杆采用6+0.76+6mm厚无色透明钢化夹胶玻璃。钢化玻璃原板应符合现行国家标准《浮法玻璃》GB11614中的优等品或一等品。钢化玻璃强度设计值fg≥84N/mm2，边缘强度设计值58.8N/mm2。玻璃应进行边缘处理。3、钢材：后置埋件锚板尺寸为250×200×8mm（不能在100mm宽的土建踢脚上设置埋件，应将其打掉），材料为Q235B钢。钢套芯与预埋件四边围焊，焊缝高度10mm,焊后除渣，涂防锈漆；后置埋件的现场拉拔设计值为21.2KN；不宜与在化学锚栓接触的连接件上进行焊接操作；固定钢板采用螺帽与垫片点焊防止松动的措施；钢材选用国产优质钢，钢转接件等采用Q235B，钢材表面热浸镀锌处理；焊缝质量等级应符合现行国家标准《钢结构工程施工质量验收规范》GB50205的规定。其中厚度小于8mm钢材的对接焊缝，不应采用超声波探伤确定焊缝质量等级；本工程的焊缝质量等级为3级。钢材防腐处理：达到Sc2.5级，采用5道涂抹，无机富锌底漆一道，环氧磁漆中涂二道，防火面漆二道且干膜总厚不小于150μm。4、化学锚栓：采用M12化学锚栓，植入深度≥100mm，化学锚栓单根抗拉拔力不小于10KN。5、密封胶、结构胶及发泡剂：（1）本工程选用的密封胶、结构胶和发泡剂均采用国际或国内优秀知名品牌产品；硅酮结构密封胶应根据不同的受力情况进行承载力极限状态验算；在风核载﹑水平地震作同下，硅酮结构密封胶的拉应力或剪应力设计值不用应大于其强度设计值F1，F1应取0.2N/mm2；在永久荷载作用下，硅酮结构密封胶的拉应力或剪应力设计值不应大于起强度设计值F2，F2应取0.01N/mm2。（2）硅酮结构密封胶使用前，应经国家认可的检测机构进行与其接触材料的相容性和剥离粘结性试验，并应对卲氏硬度、标准状态拉伸粘结性能进相容性和剥离行复验。检验不合格的产品不得使用。进口硅酮结构密封胶应具有商检报告。（3）结构胶的使用年限不少于25年。（4）结构胶的变位承受能力为±12.5%。6、其他所有材料应符合国家现行产品标准，并有出产合格证和质量保证书。五、栏杆的安全性能设计：防雷设计：本工程防雷设计参照《建筑防雷设计规范》GB50057-94要求，本工程栏杆所有构件均有效连接，形成自身的防雷体系，并与主体结构的防雷体系可靠连接而接地，接地电阻均不小于5欧。本工程中25x14x1.2铝方管，栏杆立柱铝套为装饰构件不受力。六、本工程焊接采用E4304型焊...
