锚栓螺栓计算书 VIP免费

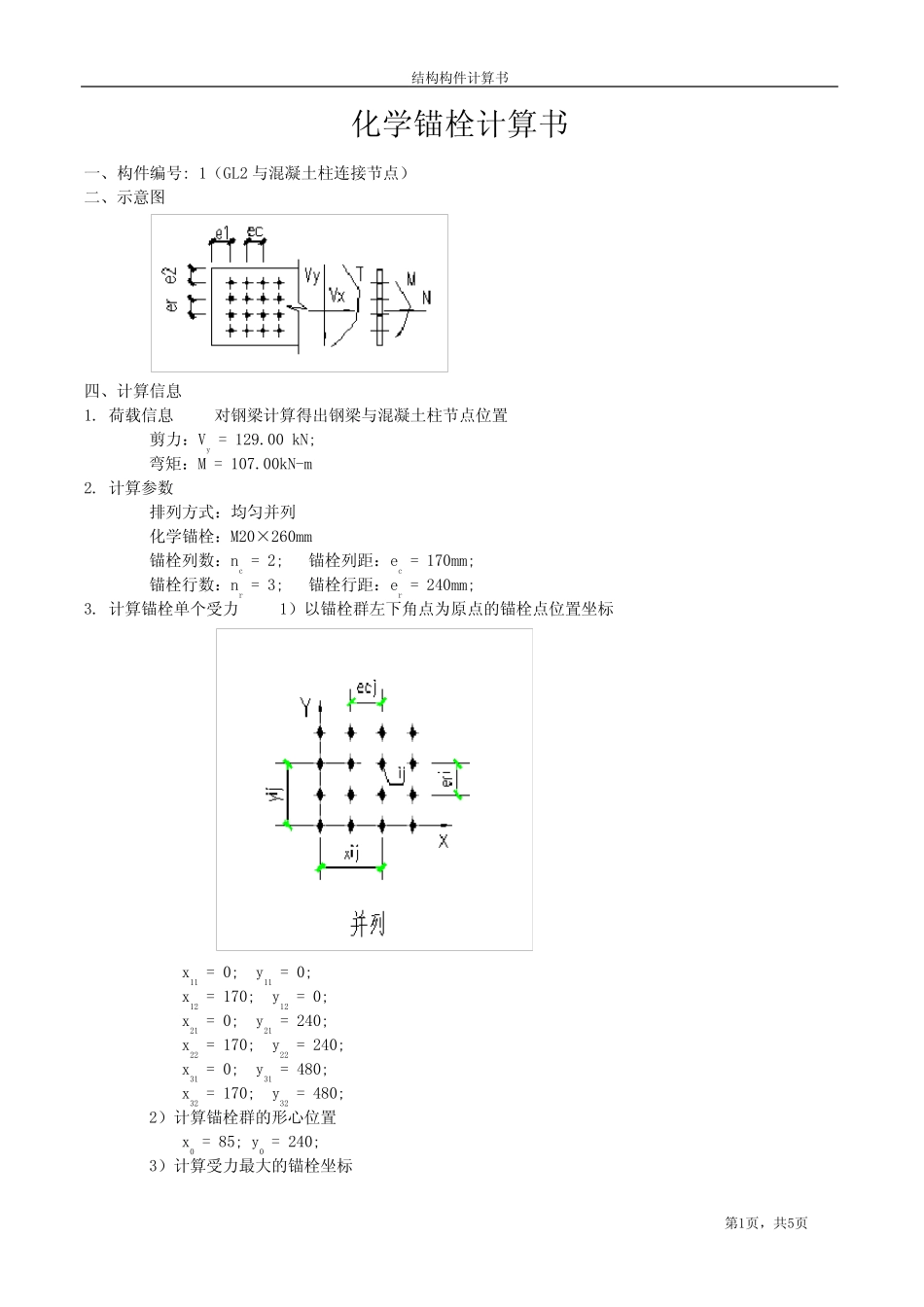

锚栓螺栓计算书 _第1页
1/5
锚栓螺栓计算书 _第2页
2/5
锚栓螺栓计算书 _第3页
3/5
结构构件计算书第1页,共5页化学锚栓计算书一、构件编号:1(GL2与混凝土柱连接节点)二、示意图四、计算信息1.荷载信息对钢梁计算得出钢梁与混凝土柱节点位置剪力:Vy=129.00kN;弯矩:M=107.00kN-m2.计算参数排列方式:均匀并列化学锚栓:M20×260mm锚栓列数:nc=2;锚栓列距:ec=170mm;锚栓行数:nr=3;锚栓行距:er=240mm;3.计算锚栓单个受力1)以锚栓群左下角点为原点的锚栓点位置坐标x11=0;y11=0;x12=170;y12=0;x21=0;y21=240;x22=170;y22=240;x31=0;y31=480;x32=170;y32=480;2)计算锚栓群的形心位置x0=85;y0=240;3)计算受力最大的锚栓坐标结构构件计算书第2页,共5页以最下一排锚栓为原点yM11=0;yM12=0;yM21=240;yM22=240;yM31=480;yM32=480;yMmax=480;4)计算单个锚栓最大剪力Nvyv=Vy/n=129.00/6=21.50kN;Nv=[(Nvxv+NvxT)2+(Nvyv+NvyT)2]1/2=[(0.00+0.00)2+(21.50+0.00)2]1/2=21.50kN;5)计算单个锚栓最大拉力NtM=MyMmax/∑(yMij2)=107.00×103×480/576000=89.17kN;Nt=NtN+NtM=0.00+89.17=89.17kN;单个M20×260mm锚栓满足计算最大受力要求。一、构件编号:2(除构件3位置外GL1与混凝土柱连接节点)二、示意图四、计算信息1.荷载信息对钢梁计算得出钢梁与混凝土柱节点位置剪力:Vy=147.00kN;弯矩:M=158.00kN-m2.计算参数排列方式:均匀并列化学锚栓:M20×260mm锚栓列数:nc=2;锚栓列距:ec=170mm;锚栓行数:nr=4;锚栓行距:er=190mm;3.计算锚栓单个受力1)以锚栓群左下角点为原点的锚栓点位置坐标结构构件计算书第3页,共5页x11=0;y11=0;x12=170;y12=0;x21=0;y21=190;x22=170;y22=190;x31=0;y31=380;x32=170;y32=380;x41=0;y41=570;x42=170;y42=570;2)计算锚栓群的形心位置x0=85;y0=285;3)计算受力最大的锚栓坐标以最下一排锚栓为原点yM11=0;yM12=0;yM21=190;yM22=190;yM31=380;yM32=380;yM41=570;yM42=570;yMmax=570;4)计算单个锚栓最大剪力Nvyv=Vy/n=147.00/8=18.38kN;Nv=[(Nvxv+NvxT)2+(Nvyv+NvyT)2]1/2=[(0.00+0.00)2+(18.38+0.00)2]1/2=18.38kN;5)计算单个锚栓最大拉力NtM=MyMmax/∑(yMij2)=158.00×103×570/1010800=89.10kN;Nt=NtN+NtM=0.00+89.10=89.10kN;单个M20×260mm锚栓满足计算最大受力要求。一、构件编号:3(X-15~16、Y-15~17位置GL1与混凝土柱连接节点)结构构件计算书第4页,共5页二、示意图四、计算信息1.荷载信息对钢梁计算得出钢梁与混凝土柱节点位置剪力:Vy=176.00kN;弯矩:M=298.00kN-m2.计算参数排列方式:均匀并列化学锚栓:M24×300mm锚栓列数:nc=3;锚栓列距:ec=210mm;锚栓行数:nr=4;锚栓行距:er=210mm;3.计算锚栓单个受力1)以锚栓群左下角点为原点的锚栓点位置坐标x11=0;y11=0;x12=210;y12=0;x13=420;y13=0;x21=0;y21=210;x22=210;y22=210;x23=420;y23=210;x31=0;y31=420;x32=210;y32=420;x33=420;y33=420;x41=0;y41=630;x42=210;y42=630;x43=420;y43=630;结构构件计算书第5页,共5页2)计算锚栓群的形心位置x0=210;y0=315;3)计算受力最大的锚栓坐标以最下一排锚栓为原点yM11=0;yM12=0;yM13=0;yM21=210;yM22=210;yM23=210;yM31=420;yM32=420;yM33=420;yM41=630;yM42=630;yM43=630;yMmax=630;4)计算单个锚栓最大剪力Nvyv=Vy/n=176.00/12=14.67kN;Nv=[(Nvxv+NvxT)2+(Nvyv+NvyT)2]1/2=[(0.00+0.00)2+(14.67+0.00)2]1/2=14.67kN;5)计算单个锚栓最大拉力NtM=MyMmax/∑(yMij2)=298.00×103×630/1852200=101.36kN;Nt=NtN+NtM=0.00+101.36=101.36kN;单个M24×300mm锚栓满足计算最大受力要求。
