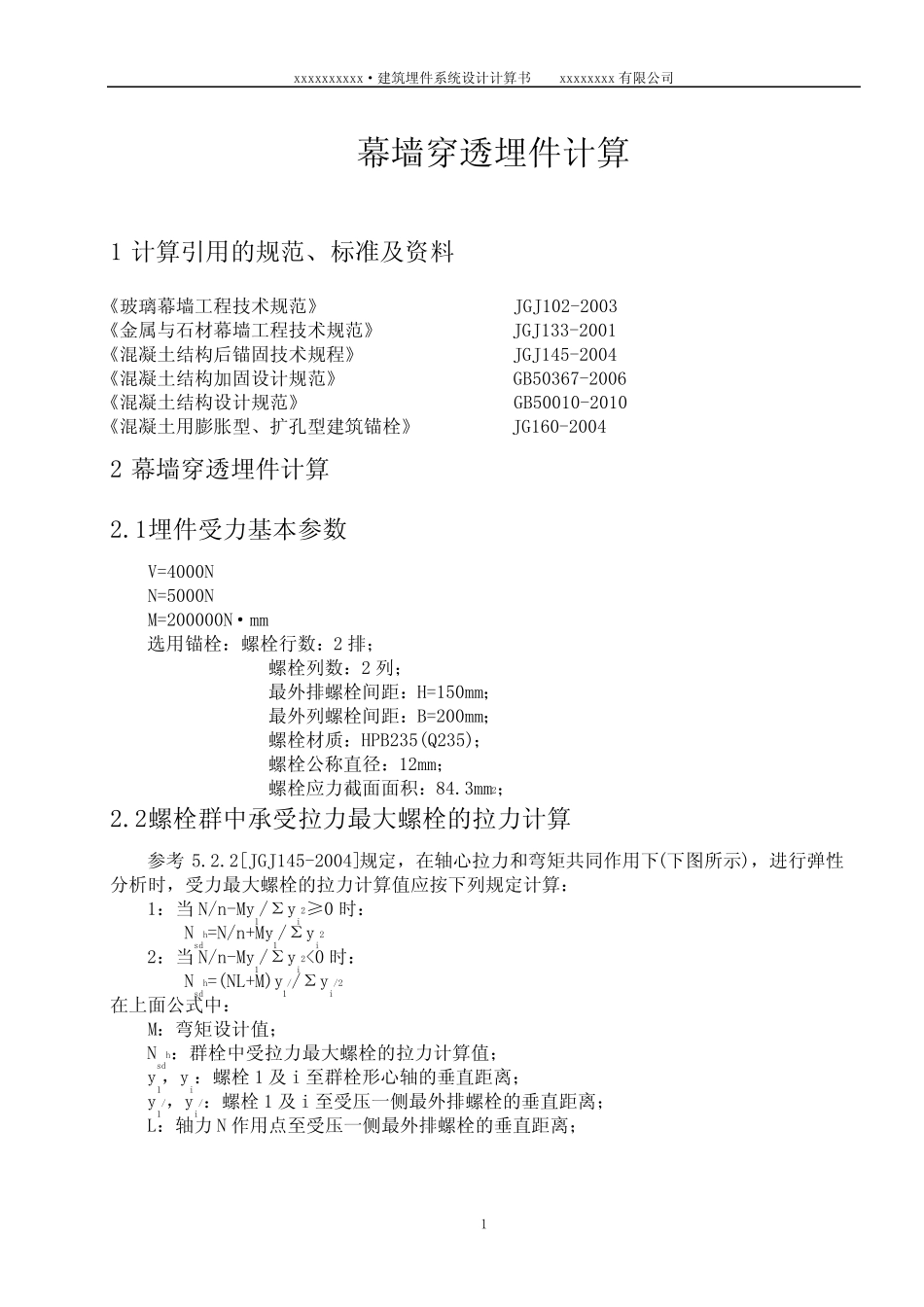

xxxxx建筑埋件系统设计计算书设计：校对：审核：批准：xxxxxxx有限公司二〇一四年十月三十一日目录1计算引用的规范、标准及资料.......................................................................................................................12幕墙穿透埋件计算...........................................................................................................................................12.1埋件受力基本参数................................................................................................................................12.2螺栓群中承受拉力最大螺栓的拉力计算............................................................................................12.3螺栓承受的最大剪切荷载....................................................................................................................22.4螺栓抗拉承载力计算............................................................................................................................22.5螺栓抗剪承载力计算............................................................................................................................22.6拉剪复合承载力计算............................................................................................................................33附录常用材料的力学及其它物理性能.........................................................................................................4xxxxxxxxxx·建筑埋件系统设计计算书xxxxxxxx有限公司1幕墙穿透埋件计算1计算引用的规范、标准及资料《玻璃幕墙工程技术规范》JGJ102-2003《金属与石材幕墙工程技术规范》JGJ133-2001《混凝土结构后锚固技术规程》JGJ145-2004《混凝土结构加固设计规范》GB50367-2006《混凝土结构设计规范》GB50010-2010《混凝土用膨胀型、扩孔型建筑锚栓》JG160-20042幕墙穿透埋件计算2.1埋件受力基本参数V=4000NN=5000NM=200000N·mm选用锚栓：螺栓行数：2排；螺栓列数：2列；最外排螺栓间距：H=150mm；最外列螺栓间距：B=200mm；螺栓材质：HPB235(Q235)；螺栓公称直径：12mm；螺栓应力截面面积：84.3mm2；2.2螺栓群中承受拉力最大螺栓的拉力计算参考5.2.2[JGJ145-2004]规定，在轴心拉力和弯矩共同作用下(下图所示)，进行弹性分析时，受力最大螺栓的拉力计算值应按下列规定计算：1：当N/n-My1/Σyi2≥0时：Nsdh=N/n+My1/Σyi22：当N/n-My1/Σyi2<0时：Nsdh=(NL+M)y1//Σyi/2在上面公式中：M：弯矩设计值；Nsdh：群栓中受拉力最大螺栓的拉力计算值；y1，yi：螺栓1及i至群栓形心轴的垂直距离；y1/，yi/：螺栓1及i至受压一侧最外排螺栓的垂直距离；L：轴力N作用点至受压一侧最外排螺栓的垂直距离；xxxxxxxxxx·建筑埋件系统设计计算书xxxxxxxx有限公司2…………在本例中：N/n-My1/Σyi2=5000/4-200000×75/22500=583.333因为：583.333≥0所以：Nsdh=N/n+My1/Σyi2=1916.667N2.3螺栓承受的最大剪切荷载埋件的剪切荷载由最上排的螺栓分担，本处埋件每排螺栓是2个，因此每个螺栓的剪力是：Vsdh=V/2=4000/2=2000N2.4螺栓抗拉承载力计算校核依据：Ntb=Aeftb≥Nsdh上式中：Ntb：单个螺栓的抗拉承载力设计值(N)；Ae：螺栓的应力截面面积，M12螺栓取84.3mm2；ftb：螺栓的抗拉强度设计值(MPa)，对HPB235(Q235)，取210MPa；Nsdh：群栓中受拉力最大螺栓的拉力计算值(N)；代入已知参数：Ntb=Aeftb=84.3×210=17703N≥Nsdh=1916.667N所以穿透螺栓的抗拉承受力满足设计要求！2.5螺栓抗剪承载力计算校核依据：xxxxxxxxxx·建筑埋件系统设计计算书xxxxxxxx有限公司3Nvb=nv×πd2/4×fvb≥Vsdh上式中：Nvb：单个螺栓的抗剪承载力设计值(N)；nv：剪切面数；d：螺杆的直径(mm)；fvb：螺栓的抗剪强度设计值(MPa)，对HPB235(Q235)，取190MPa；Vsdh：群栓中受剪力最大螺栓的剪力计算值(N)；代入已知参数：Nvb=nv×πd2/4×fvb...
