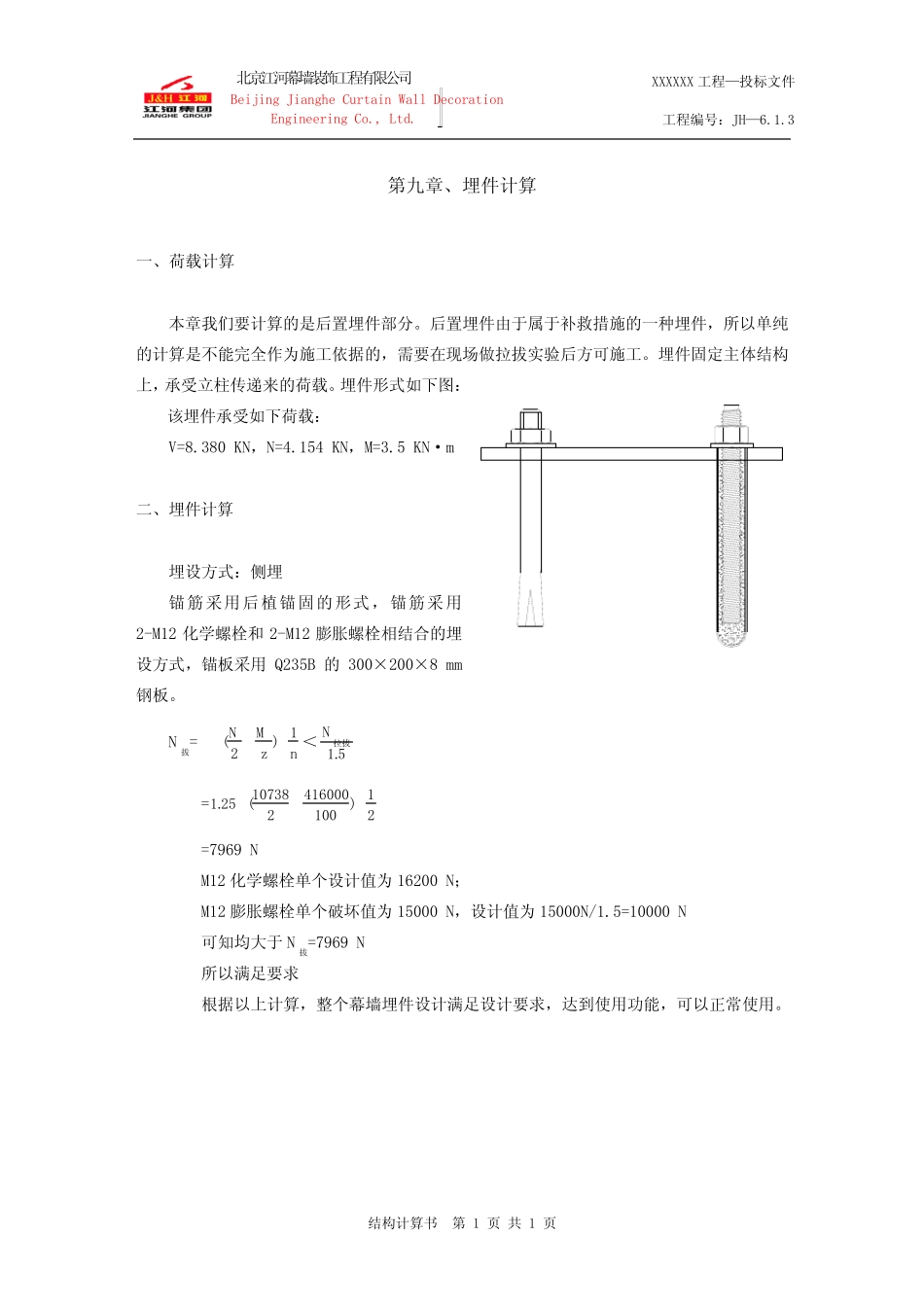

北京江河幕墙装饰工程有限公司XXXXXX工程—投标文件BeijingJiangheCurtainWallDecorationEngineeringCo.,Ltd.工程编号:JH—6.1.3结构计算书第1页共1页第九章、埋件计算一、荷载计算本章我们要计算的是后置埋件部分。后置埋件由于属于补救措施的一种埋件,所以单纯的计算是不能完全作为施工依据的,需要在现场做拉拔实验后方可施工。埋件固定主体结构上,承受立柱传递来的荷载。埋件形式如下图:该埋件承受如下荷载:V=8.380KN,N=4.154KN,M=3.5KN·m二、埋件计算埋设方式:侧埋锚筋采用后植锚固的形式,锚筋采用2-M12化学螺栓和2-M12膨胀螺栓相结合的埋设方式,锚板采用Q235B的300×200×8mm钢板。N拔=nzMN1)2(<5.1拉拔N=21)100416000210738(25.1=7969NM12化学螺栓单个设计值为16200N;M12膨胀螺栓单个破坏值为15000N,设计值为15000N/1.5=10000N可知均大于N拔=7969N所以满足要求根据以上计算,整个幕墙埋件设计满足设计要求,达到使用功能,可以正常使用。
