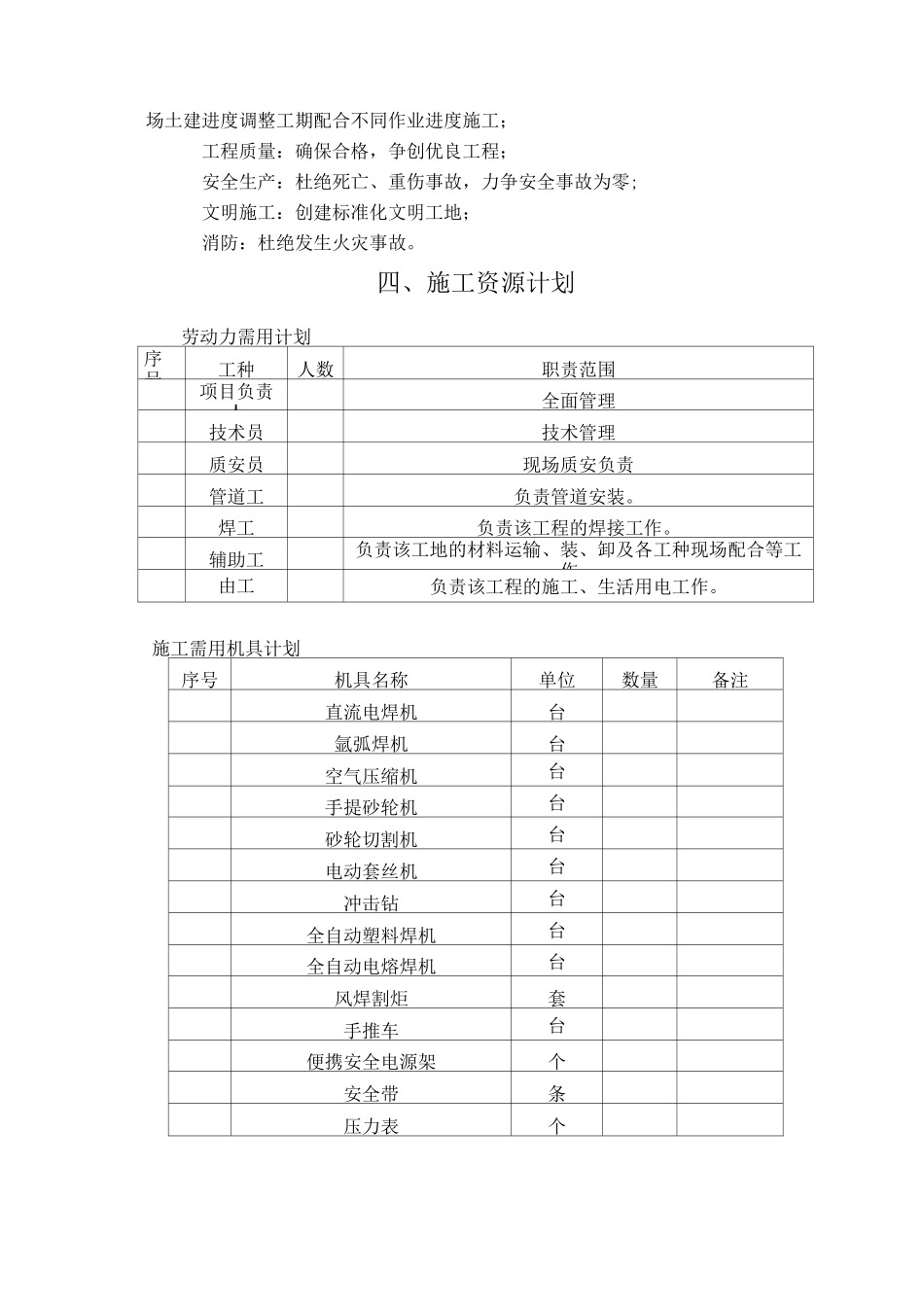

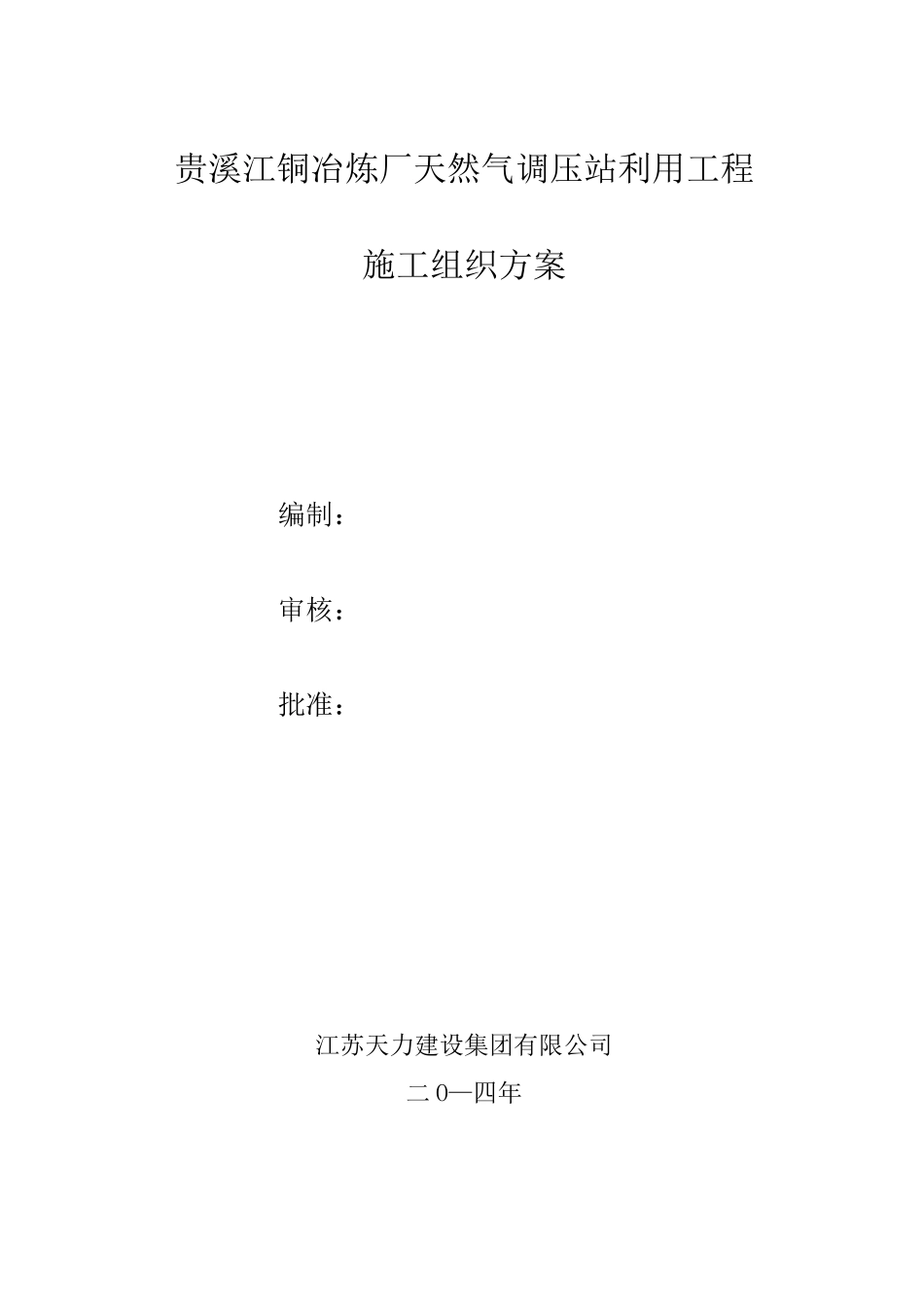

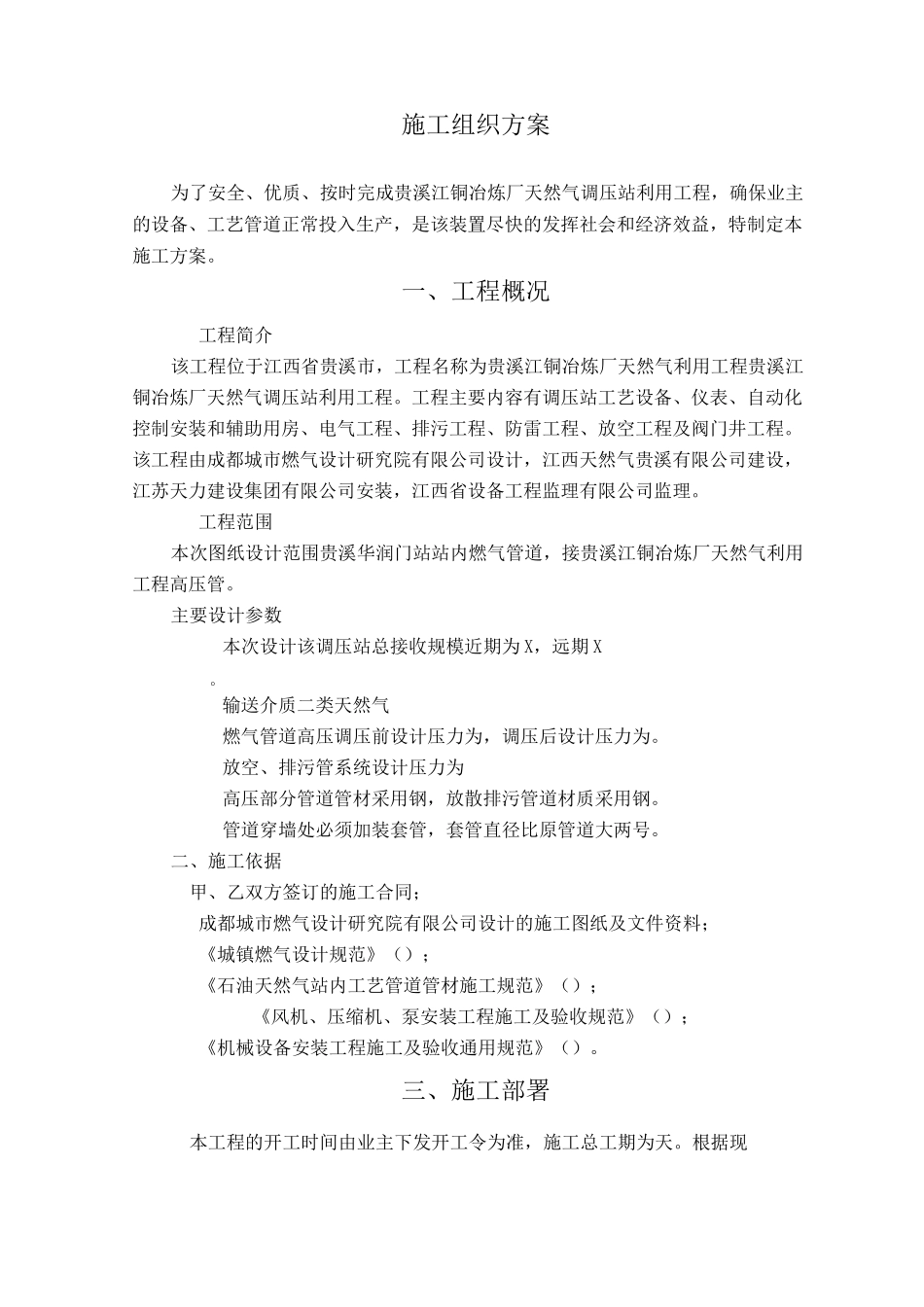

贵溪江铜冶炼厂天然气调压站利用工程施工组织方案编制:审核:批准:江苏天力建设集团有限公司二O—四年施工组织方案为了安全、优质、按时完成贵溪江铜冶炼厂天然气调压站利用工程,确保业主的设备、工艺管道正常投入生产,是该装置尽快的发挥社会和经济效益,特制定本施工方案。一、工程概况工程简介该工程位于江西省贵溪市,工程名称为贵溪江铜冶炼厂天然气利用工程贵溪江铜冶炼厂天然气调压站利用工程。工程主要内容有调压站工艺设备、仪表、自动化控制安装和辅助用房、电气工程、排污工程、防雷工程、放空工程及阀门井工程。该工程由成都城市燃气设计研究院有限公司设计,江西天然气贵溪有限公司建设,江苏天力建设集团有限公司安装,江西省设备工程监理有限公司监理。工程范围本次图纸设计范围贵溪华润门站站内燃气管道,接贵溪江铜冶炼厂天然气利用工程高压管。主要设计参数本次设计该调压站总接收规模近期为X,远期XO输送介质二类天然气燃气管道高压调压前设计压力为,调压后设计压力为。放空、排污管系统设计压力为高压部分管道管材采用钢,放散排污管道材质采用钢。管道穿墙处必须加装套管,套管直径比原管道大两号。二、施工依据甲、乙双方签订的施工合同;成都城市燃气设计研究院有限公司设计的施工图纸及文件资料;《城镇燃气设计规范》();《石油天然气站内工艺管道管材施工规范》();《风机、压缩机、泵安装工程施工及验收规范》();《机械设备安装工程施工及验收通用规范》()。三、施工部署本工程的开工时间由业主下发开工令为准,施工总工期为天。根据现场土建进度调整工期配合不同作业进度施工;工程质量:确保合格,争创优良工程;安全生产:杜绝死亡、重伤事故,力争安全事故为零;文明施工:创建标准化文明工地;消防:杜绝发生火灾事故。四、施工资源计划劳动力需用计划序号工种人数职责范围项目负责人全面管理技术员技术管理质安员现场质安负责管道工负责管道安装。焊工负责该工程的焊接工作。辅助工负责该工地的材料运输、装、卸及各工种现场配合等工作。由工负责该工程的施工、生活用电工作。施工需用机具计划序号机具名称单位数量备注直流电焊机台氩弧焊机台空气压缩机台手提砂轮机台砂轮切割机台电动套丝机台冲击钻台全自动塑料焊机台全自动电熔焊机台风焊割炬套手推车台便携安全电源架个安全带条压力表个五、材料准备、严格按照招标文件关于设备、材料的有关规定和设计图纸的要求进行材料的采购工作。、材料部门接到项目部传递的施工预算后,应立即开始各种材料的筹备。、供货商一定要是我公司的合格分供方“货比三家”是采购时必须遵循的原则。、材料到达现场后,按施工现场平面图所划定的位置分类码放整齐。、按规定向监理部门进行材料报验。设备到达现场后,会同业主、监理、厂家进行设备的开箱验收。六、施工现场准备用电、用气、用水、消防及通讯用电工程施工用电主要采用台的柴油发电机供电,采用二级保护三级供电的三相五线制供电方式。用气本工程主要用气为氧气、乙炔气、氩气、氮气和压缩空气。氧气、乙炔气、氩气、氮气采用瓶装分散供给,压缩空气采用移动式空压机供气。用水本工程几乎不需要施工用水,故暂不考虑施工用水问题。若工程确需,可以就近解决。消防在现场焊接作业点、材料堆放点及其它有防火隐患地点配备手提式灭火器,供消防灭火用,各点配置不少于个。七、主要施工方案施工准备及要求工程开工必须应具备下列条件:完成工程报建手续(包括施工方案、开工报告、压力管道施工申报审批书等)。设计及相关技术文件齐全,施工图纸已经审定;材料、机具备齐,工种齐全,施工现场环境符合要求,施工用水、电、气满足要求,并能保证连续施工。组织施工技术人员进行国家有关规程规范学习,并进行安全技术交底。由业主组织实施,进行施工前的设计图纸会审和施工技术交底。施焊压力管道的焊工应持有对应的焊工证书土石方工程施工方法一般要求做好管沟开挖前的一切准备工作,并会同有关单位共同对有关地下管线及构筑物的资料,必要时开挖探坑核实;管沟的开挖必须符合设计要求。管沟及管道安装应在工程监理及建设单位代表检查合格后...
