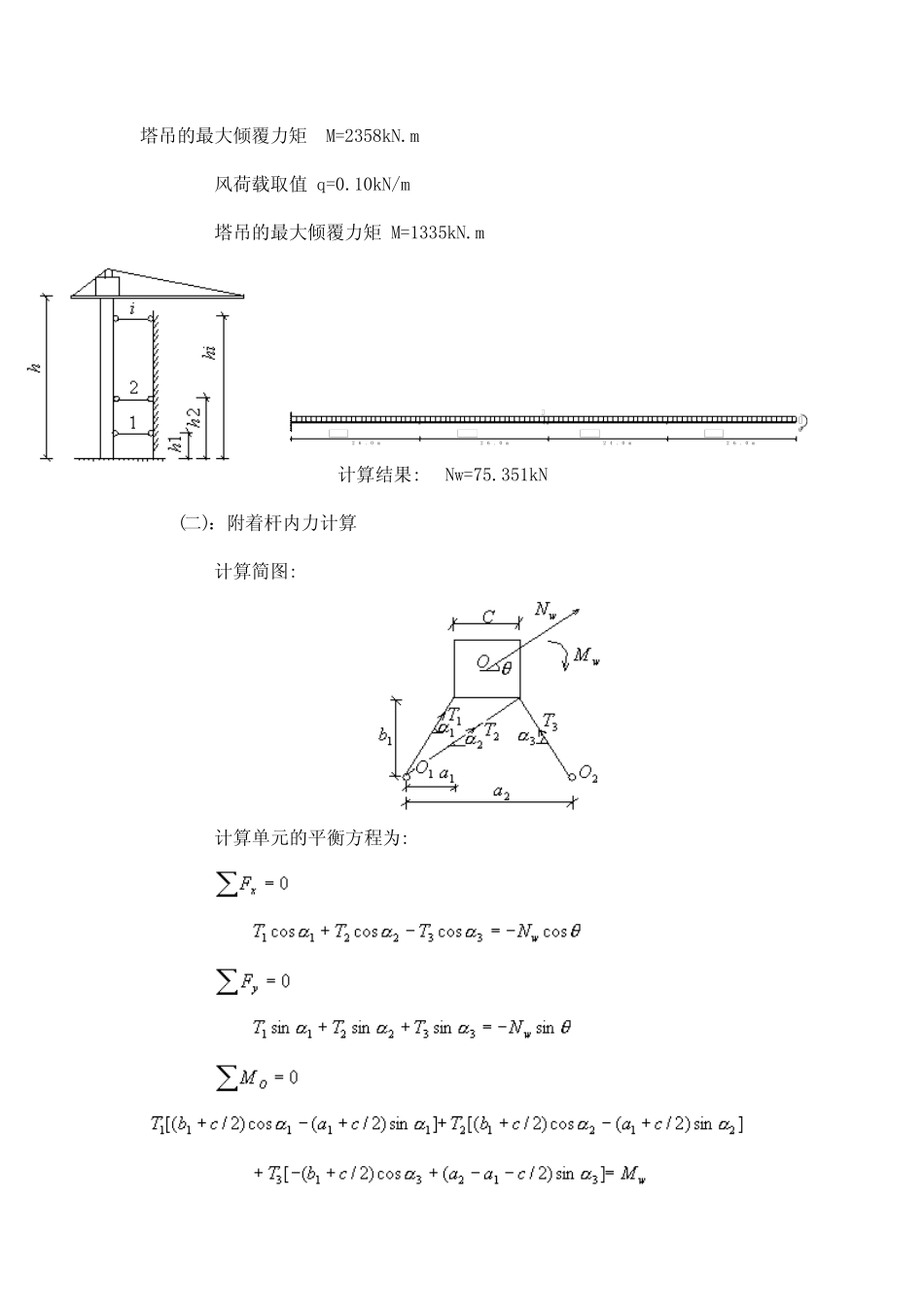

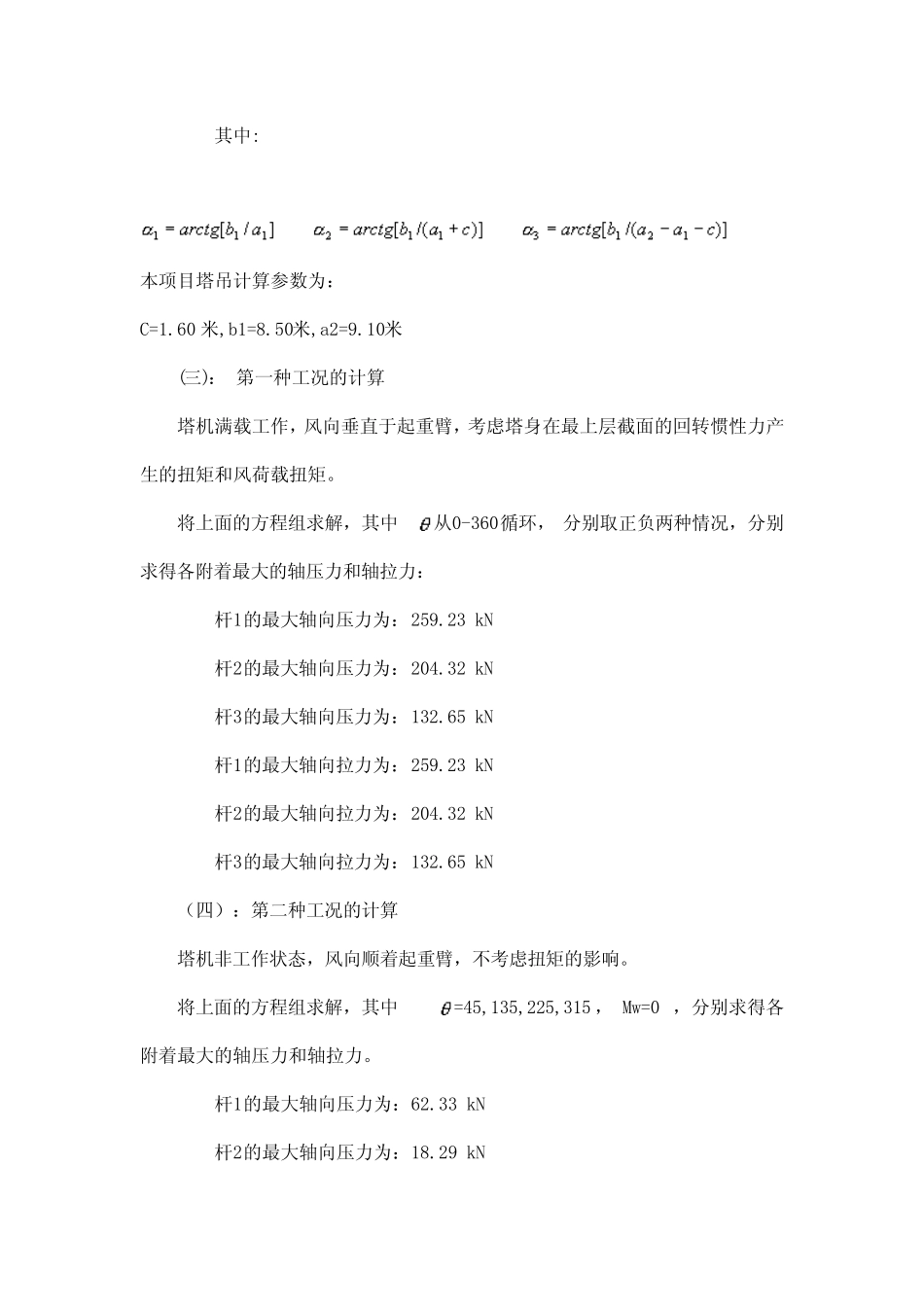

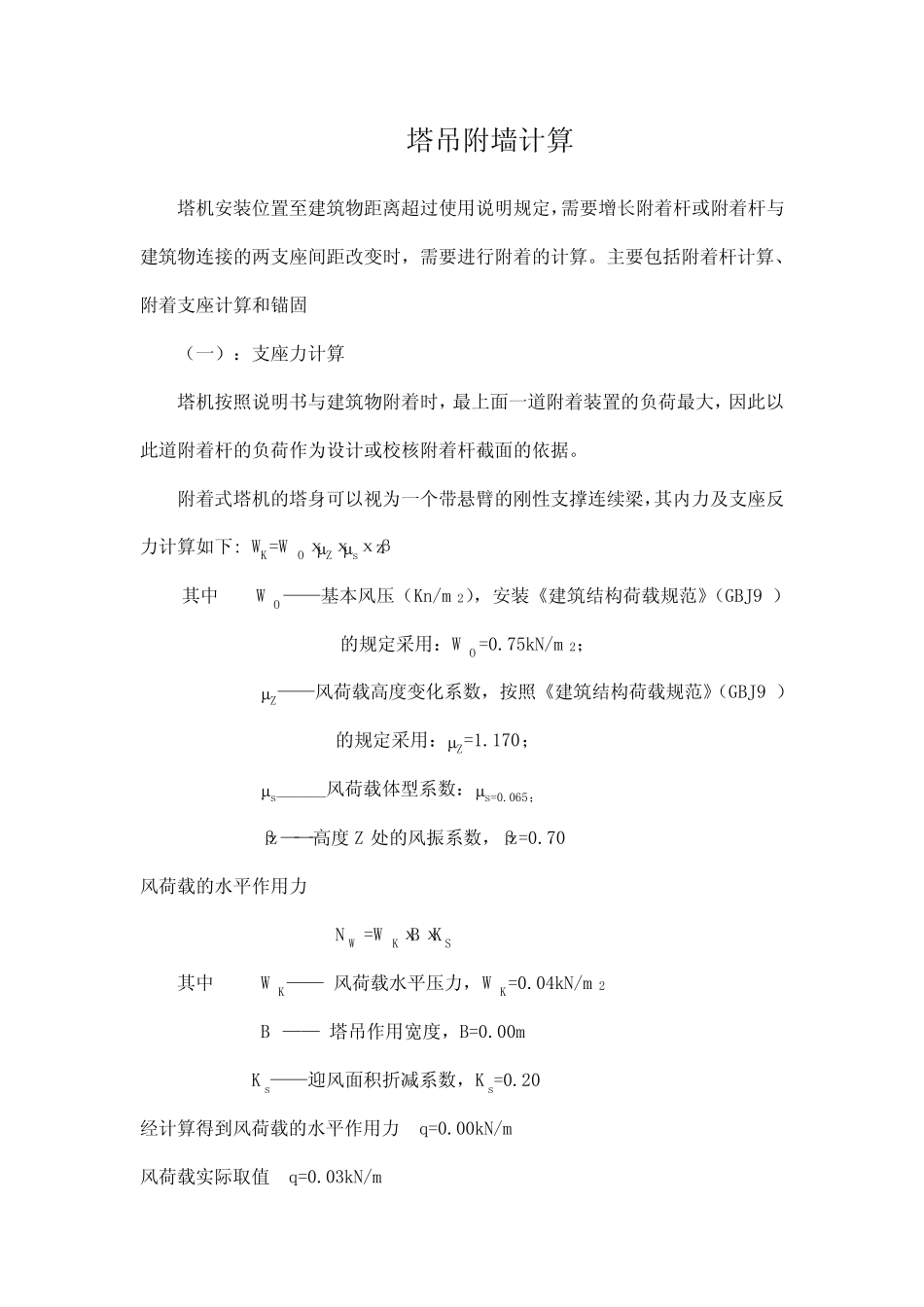

塔吊附墙计算塔机安装位置至建筑物距离超过使用说明规定，需要增长附着杆或附着杆与建筑物连接的两支座间距改变时，需要进行附着的计算。主要包括附着杆计算、附着支座计算和锚固（一）：支座力计算塔机按照说明书与建筑物附着时，最上面一道附着装置的负荷最大，因此以此道附着杆的负荷作为设计或校核附着杆截面的依据。附着式塔机的塔身可以视为一个带悬臂的刚性支撑连续梁，其内力及支座反力计算如下:WK=WOхµZхµsхβz其中WO——基本风压（Kn/m2），安装《建筑结构荷载规范》（GBJ9）的规定采用：WO=0.75kN/m2；µZ——风荷载高度变化系数，按照《建筑结构荷载规范》（GBJ9）的规定采用：µZ=1.170；µs————风荷载体型系数：µs=0.065；βz——-高度Z处的风振系数，βz=0.70风荷载的水平作用力NW=WKχBχKS其中WK——风荷载水平压力，WK=0.04kN/m2B——塔吊作用宽度，B=0.00mKs——迎风面积折减系数，Ks=0.20经计算得到风荷载的水平作用力q=0.00kN/m风荷载实际取值q=0.03kN/m塔吊的最大倾覆力矩M=2358kN.m风荷载取值q=0.10kN/m塔吊的最大倾覆力矩M=1335kN.m26.0m26.0m24.0m26.0mqM计算结果:Nw=75.351kN(二)：附着杆内力计算计算简图:计算单元的平衡方程为:其中:本项目塔吊计算参数为：C=1.60米,b1=8.50米,a2=9.10米(三)：第一种工况的计算塔机满载工作，风向垂直于起重臂，考虑塔身在最上层截面的回转惯性力产生的扭矩和风荷载扭矩。将上面的方程组求解，其中从0-360循环，分别取正负两种情况，分别求得各附着最大的轴压力和轴拉力：杆1的最大轴向压力为：259.23kN杆2的最大轴向压力为：204.32kN杆3的最大轴向压力为：132.65kN杆1的最大轴向拉力为：259.23kN杆2的最大轴向拉力为：204.32kN杆3的最大轴向拉力为：132.65kN（四）：第二种工况的计算塔机非工作状态，风向顺着起重臂，不考虑扭矩的影响。将上面的方程组求解，其中=45,135,225,315，Mw=0，分别求得各附着最大的轴压力和轴拉力。杆1的最大轴向压力为：62.33kN杆2的最大轴向压力为：18.29kN杆3的最大轴向压力为：76.94kN杆1的最大轴向拉力为：62.33kN杆2的最大轴向拉力为：18.29kN杆3的最大轴向拉力为：76.94kN（五）：附着杆强度验算1．杆件轴心受拉强度验算验算公式:=N/An≤f其中N──为杆件的最大轴向拉力,取N=259.23kN；──为杆件的受拉应力；An──为杆件的的截面面积，本工程选取的是[16b槽钢,查表可知An=2515.00mm2；经计算，杆件的最大受拉应力=259.23×1000/2515.00=103.07N/mm2。最大拉应力不大于拉杆的允许拉应力215N/mm2,满足要求!2．杆件轴心受压强度验算验算公式:=N/An≤f其中──为杆件的受压应力；N──为杆件的轴向压力,杆1:取N=62.33kN；杆2:取N=18.29kN；杆3:取N=76.94kN；An──为杆件的的截面面积，本工程选取的是[16b槽钢,查表可知An=2515.00mm2；──为杆件的受压稳定系数,是根据查表计算得,杆1:取=0.773,杆2:取=0.668,杆3:取=0.773；──杆件长细比,杆1:取=66.351,杆2:取=83.045,杆3:取=66.351。经计算，杆件的最大受压应力=39.56N/mm2。最大压应力不大于拉杆的允许压应力2165N/mm2,满足要求!（六）：焊缝强度计算附着杆如果采用焊接方式加长，对接焊缝强度计算公式如下:其中N为附着杆的最大拉力或压力，N=259.230kN；lw为附着杆的周长，取563.00mm；t为焊缝厚度，t=8.50mm；ft或fc为对接焊缝的抗拉或抗压强度，取185N/mm2；经过焊缝强度=259230.00/(563.00×8.50)=54.17N/mm2。对接焊缝的抗拉或抗压强度计算满足要求!（七）：预埋件计算依据《混凝土结构设计规范》GB50010-2002第10.9条。1．杆件轴心受拉时，预埋件验算验算公式:式中As──预埋件锚钢的总截面面积：As=3.14×222×3×2/4=2281mm2N──为杆件的最大轴向拉力,取N=259230.00Nαb──锚板的弯曲变折减系数，由于采取防止锚板弯曲变形的措施，所以取αb=1.0经计算:As=259230.00/(0.8×1.00×300.00)=1080.13mm2≤2281.09mm2满足要求!2．杆件轴心受压时，预埋件验算验算公式:式中N──为杆件的最大轴向压力,取N=76943.23Nz──沿剪力作用方向最外层锚筋中心线之间的距离αr──锚筋层数的影响系数，双层取1.0,三层取0.9，...
