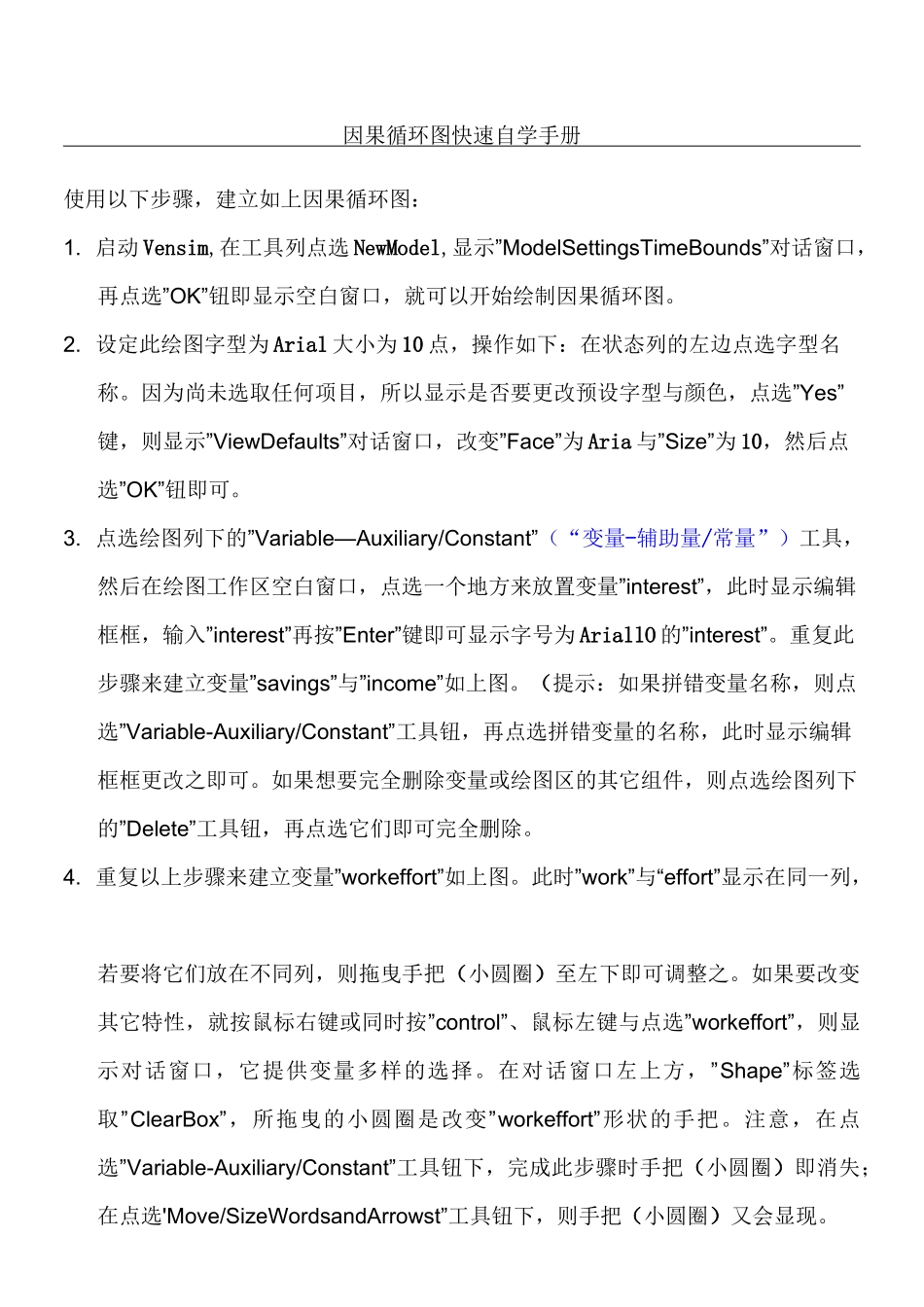

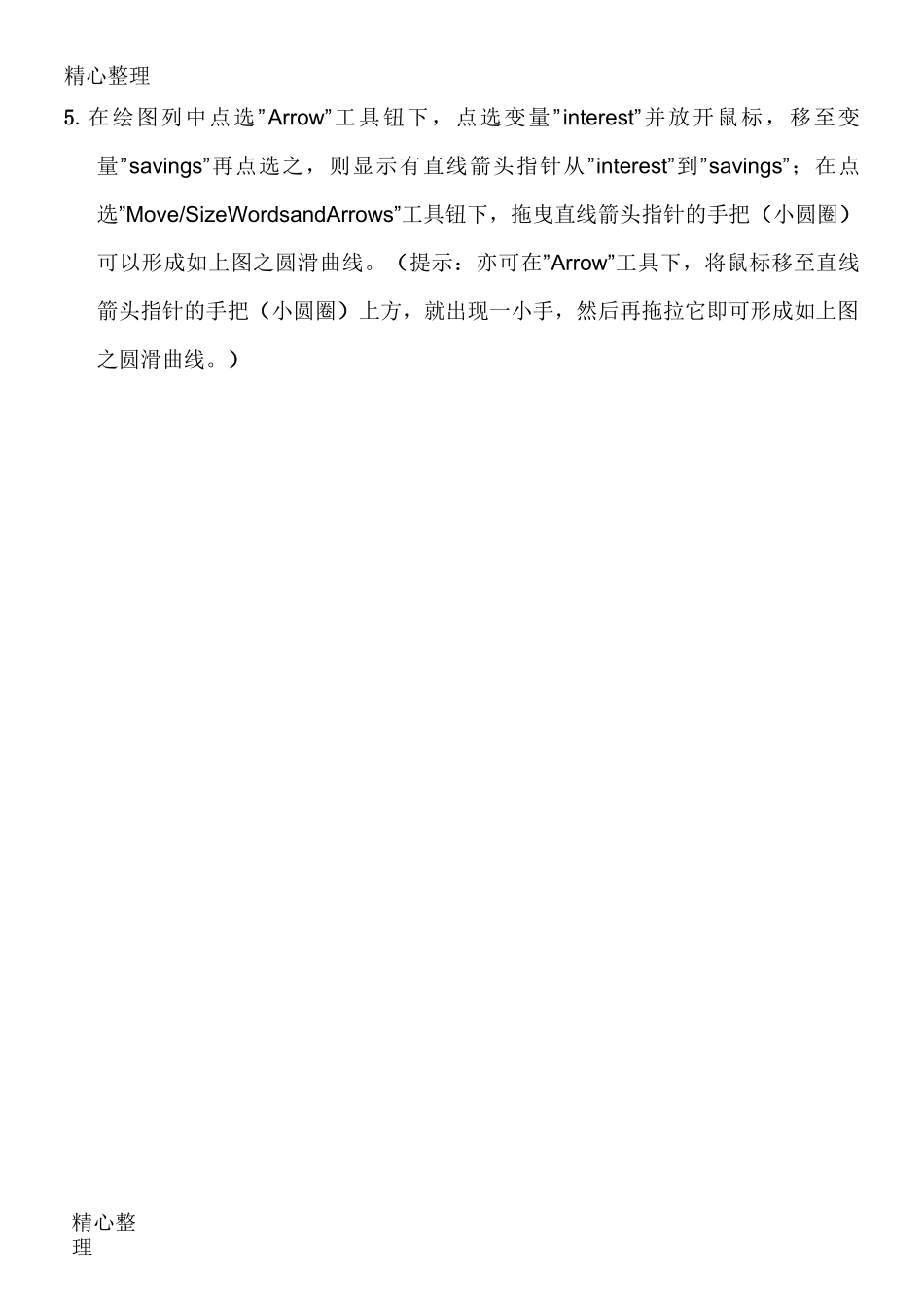

因果循环图快速自学手册使用以下步骤，建立如上因果循环图：1.启动Vensim,在工具列点选NewModel,显示”ModelSettingsTimeBounds”对话窗口，再点选”OK”钮即显示空白窗口，就可以开始绘制因果循环图。2.设定此绘图字型为Arial大小为10点，操作如下：在状态列的左边点选字型名称。因为尚未选取任何项目，所以显示是否要更改预设字型与颜色，点选”Yes”键，则显示”ViewDefaults”对话窗口，改变”Face”为Aria与”Size”为10，然后点选”OK”钮即可。3.点选绘图列下的”Variable—Auxiliary/Constant”（“变量-辅助量/常量”）工具，然后在绘图工作区空白窗口，点选一个地方来放置变量”interest”，此时显示编辑框框，输入”interest”再按”Enter”键即可显示字号为AriallO的”interest”。重复此步骤来建立变量”savings”与”income”如上图。（提示：如果拼错变量名称，则点选”Variable-Auxiliary/Constant”工具钮，再点选拼错变量的名称，此时显示编辑框框更改之即可。如果想要完全删除变量或绘图区的其它组件，则点选绘图列下的”Delete”工具钮，再点选它们即可完全删除。4.重复以上步骤来建立变量”workeffort”如上图。此时”work”与“effort”显示在同一列，若要将它们放在不同列，则拖曳手把（小圆圈）至左下即可调整之。如果要改变其它特性，就按鼠标右键或同时按”control”、鼠标左键与点选”workeffort”，则显示对话窗口，它提供变量多样的选择。在对话窗口左上方，”Shape”标签选取”ClearBox”，所拖曳的小圆圈是改变”workeffort”形状的手把。注意，在点选”Variable-Auxiliary/Constant”工具钮下，完成此步骤时手把（小圆圈）即消失；在点选'Move/SizeWordsandArrowst”工具钮下，则手把（小圆圈）又会显现。精心整理精心整理精心整理精心整理5.在绘图列中点选”Arrow”工具钮下，点选变量”interest”并放开鼠标，移至变量”savings”再点选之，则显示有直线箭头指针从”interest”到”savings”；在点选”Move/SizeWordsandArrows”工具钮下，拖曳直线箭头指针的手把（小圆圈）可以形成如上图之圆滑曲线。（提示：亦可在”Arrow”工具下，将鼠标移至直线箭头指针的手把（小圆圈）上方，就出现一小手，然后再拖拉它即可形成如上图之圆滑曲线。）精心整理6．重复上述步骤来建立直线箭头指针从”savings”到”interest”；”savings”到”workeffort”；”workeffort”到”income”；”income”到”savings”如上图。（提示：快速建立曲线箭头指针，在点选”Arrow”工具钮下，在两个变量之间再建立直线箭头指针,则系统自动会形成曲线箭头指针;若要删除箭头，则点选绘图列下的”Delete”工具钮，并点选箭头即可。）7.在点选”Move/SizeWordsandArrows”工具钮下，可以移动变量，注意，此移动并不会改变箭头指标之连接。（提示：在点选”Move/SizeWordsandArrows”或”Arrow”工具钮下，将手把（小圆圈）移至变量处，并紧握鼠标左键而拖拉六亦可移动变量。）8.从”savings”到”workeffort”的曲线箭头指针上建立时间滞延符号如上图；在点选”Move/SizeWordsandArrowst”工具钮下，在曲线箭头指针的手把（小圆圈）上，按鼠标右键，则显现对话窗口，在其中上方点选”Delaymarking”即可。（提示：在点选”Arrow”工具钮下，再点选曲线箭头指针的手把（小圆圈）亦可快速显示对话窗口；在点选”Move/SizeWordsandArrowst”工具钮下，可同时选取多个箭头手把（小圆圈）；在箭头手把（小圆圈）上按”shift”键与鼠标左键，会增加手把（小圆圈）。）9.增加”+”号于箭头左右，点选箭头操作如步骤8，在状态列下点选”Setpolarityonselectedarrows”再点选”+”号即可；接下来使用类同方式，增加”—”号于从”savings”到”workeffort”的箭头左右。10.改变极号”+”、”一”等位置，在箭头或箭头手把（小圆圈）上按鼠标右键，显示对话窗口下方，在”Positionpolaritymarkatthe”选择所要的位置。若要改变”+”、”一”号的字号，则在相同对话窗口内，点选”Font”钮即可更改。11.置放正回馈循环的图形于正回馈循环内，如上图：点选”SketchComment”工具钮，然...
