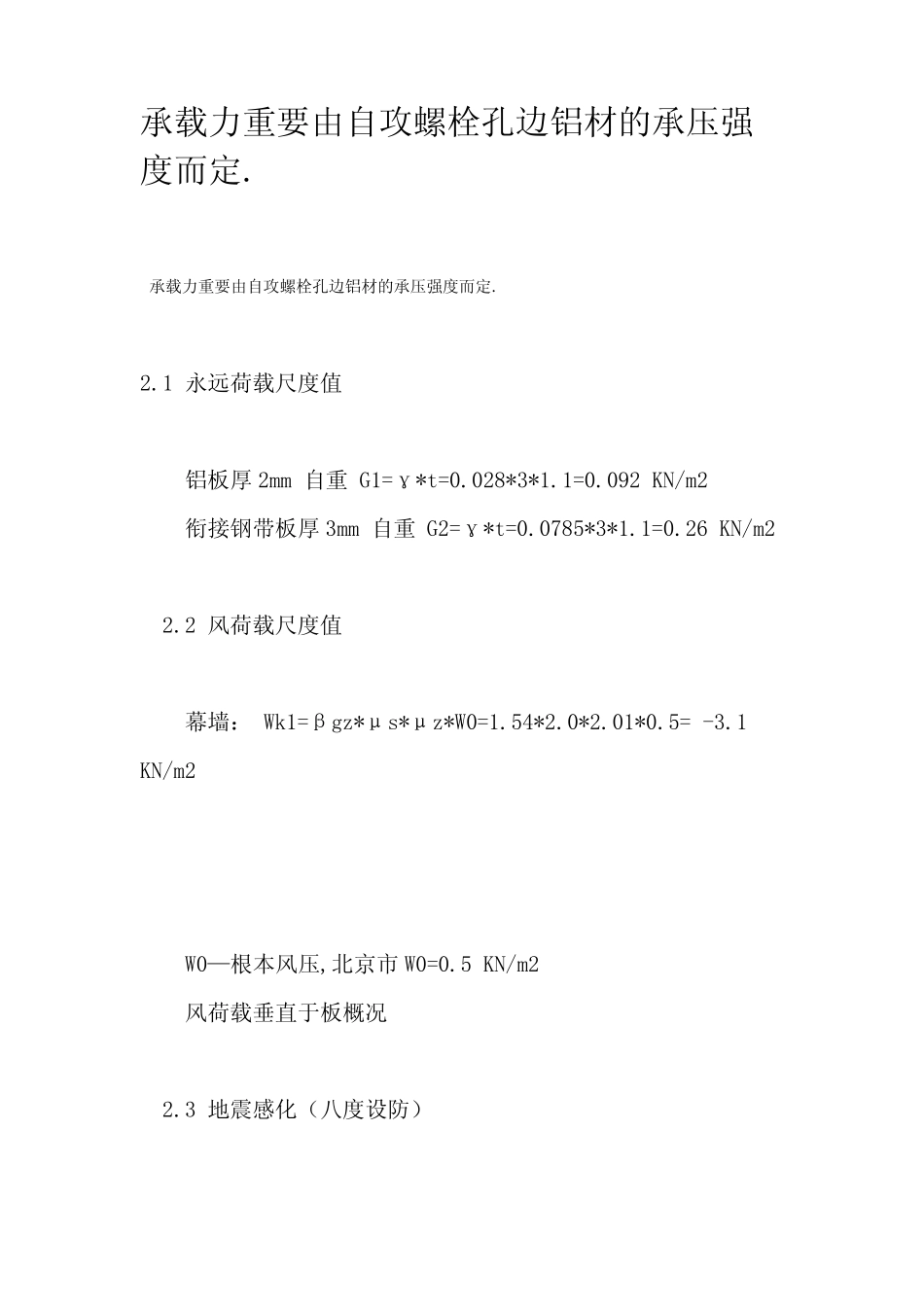

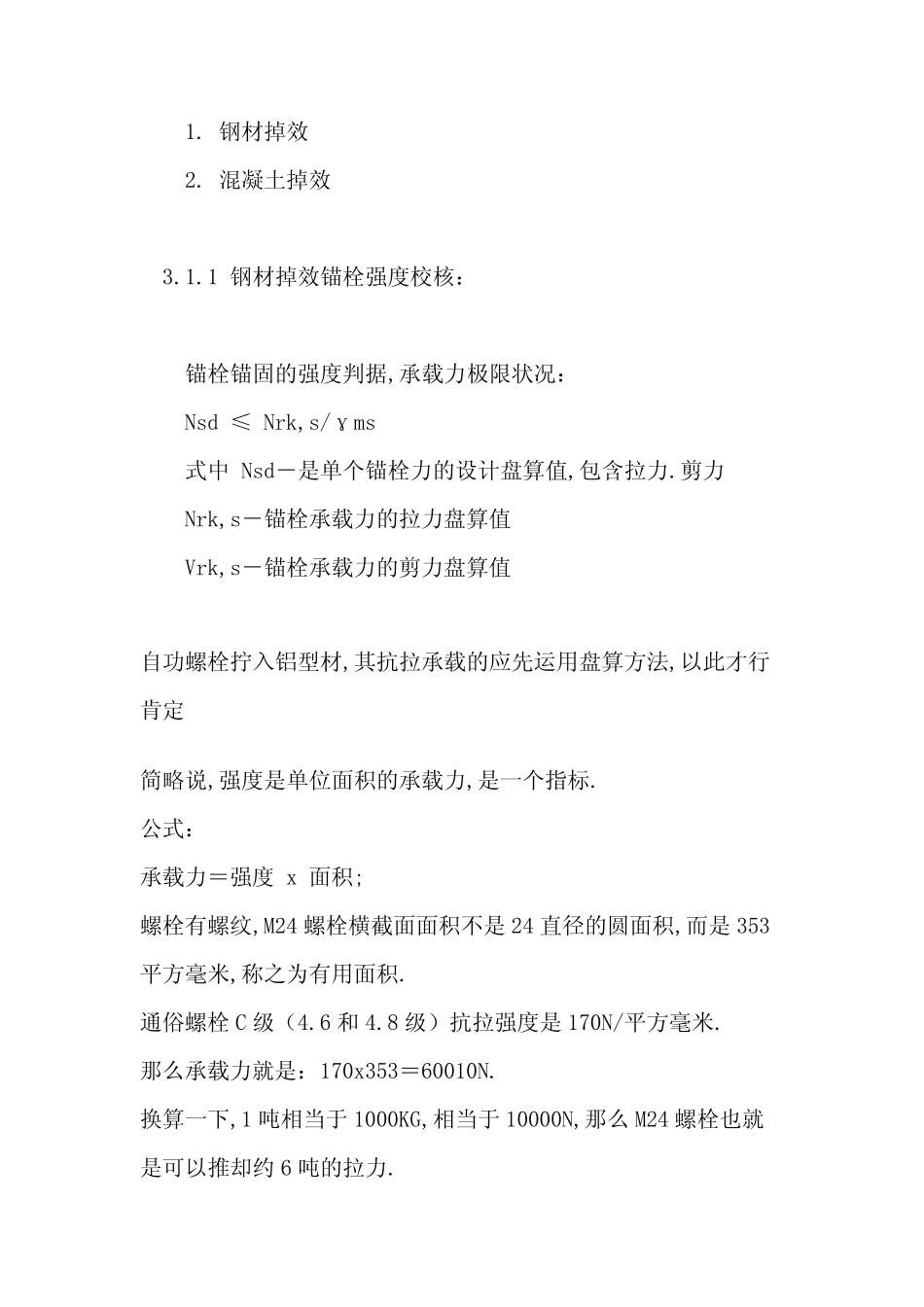

承载力重要由自攻螺栓孔边铝材的承压强度而定.承载力重要由自攻螺栓孔边铝材的承压强度而定.2.1永远荷载尺度值铝板厚2mm自重G1=γ*t=0.028*3*1.1=0.092KN/m2衔接钢带板厚3mm自重G2=γ*t=0.0785*3*1.1=0.26KN/m22.2风荷载尺度值幕墙：Wk1=βgz*μs*μz*W0=1.54*2.0*2.01*0.5=-3.1KN/m2W0—根本风压,北京市W0=0.5KN/m2风荷载垂直于板概况2.3地震感化（八度设防）铝板：qek1=βe*αmax*G1=5*0.16*0.06=0.048KN/m232.4荷载组合承载力极限状况工况1.自重+风吸力+地震q=1.4*Wk+0.5*1.3*Se=1.4*3.1+0.65*0.048=4.37KN/m2风荷载垂直于板概况,一个膨胀螺栓受力面积A1=B*H=0.35*0.35=0.123m2衔接钢带板面积A2=B*H=0.35*0.1=0.035m2一个膨胀螺栓受最大拉力Nsd=q*A=4.37*0.123*1000=538N一个膨胀螺栓受最大剪力Vsd=1.35*(G1*A1+G2*A2)=1.35*(0.06*0.123+0.26*0.035)*1000*1.1=24.5N3.膨胀螺栓固定盘算3.1盘算办法锚栓损坏有两种型式：1.钢材掉效2.混凝土掉效3.1.1钢材掉效锚栓强度校核：锚栓锚固的强度判据,承载力极限状况：Nsd≤Nrk,s/γms式中Nsd－是单个锚栓力的设计盘算值,包含拉力.剪力Nrk,s－锚栓承载力的拉力盘算值Vrk,s－锚栓承载力的剪力盘算值自功螺栓拧入铝型材,其抗拉承载的应先运用盘算方法,以此才行肯定简略说,强度是单位面积的承载力,是一个指标.公式：承载力＝强度x面积;螺栓有螺纹,M24螺栓横截面面积不是24直径的圆面积,而是353平方毫米,称之为有用面积.通俗螺栓C级（4.6和4.8级）抗拉强度是170N/平方毫米.那么承载力就是：170x353＝60010N.换算一下,1吨相当于1000KG,相当于10000N,那么M24螺栓也就是可以推却约6吨的拉力.螺栓有用面积可以从五金手册或钢构造手册查,强度指标可以从相干钢构造手册或规范查.在肯定自攻螺栓在铝型材上承载力,理论物理上设置机能如上所述.爱力数目于铝型材上承载力也与受力面积.压强有关.有助于物理研讨高积分等力学方面的常识,其其实上面答的很清晰了了.我们用上面的公式算就可以肯定其承载力了.
